Lanzador Múltiple de cohetes de 4 tubos 302mm WS-1B
El sistema lanzador múltiple de cohetes WS-1B ha sido desarrollado por el China National Precision Machinery Corporation (CPMIEC), basado en Beijing, China.
El WS-1B es un arma de cohete de artillería de largo alcance y un avanzado derivado del 302 mm WS-1 en servicio con el Ejército de la República Popular de China. El sistema llena una brecha en el alcance de disparo entre un sistema de artillería autopropulsada convencional y un misil táctico superficie-superficie. El sistema es operado en un rol defensivo ó ofensivo para el despliegue contra blancos profundo detrás de las líneas enemigas incluyendo bases militares, divisiones blindadas en masa, sitios de lanzamiento de misiles, aeropuertos y pistas aéreas, instalaciones portuarias y bases industriales militares. El sistema de lanzamiento de cohetes está montado en un 6 x 6 con acoplado camión en una base giratoria.
Camión Lanzador
ARMAMENTO
El cohete WS-1 alcanza una velocidad máxima de Mach 3.6 y la máxima altitud de vuelo es de 30 km, dándole un alcance mínimo de disparo de 20 a 30 km y un alcance máximo de disparo de 80 km con probabilidad desviación del 1%. El cohete WS-1, longitud 4.52 m y diámetro 0.302 m, pesa 520 kg con una cabeza de guerra de 150 kg.
El cohete WS-1B con un nuevo motor cohete y cabeza de guerra de alta performance, alcanza un máximo velocidad de Mach 5 y máximo altitud de vuelo de 60 km, dándole un alcance mínimo de disparo de 80 km y un alcance máximo de disparo de 180 km. La probabilidad desviación está entre 1% y 1.5%. El cohete WS-1B es más largo que el WS-1, con una longitud 6.182 m, y diámetro de 0.320 m. El peso al despegue es de 708 kg con una cabeza de guerra de 150 kg.
El cohete consiste de la cabeza de guerra y espoleta, un motor cohete FG-43 y la sección de cola. El motor cohete FG-43 es un cohete de propelente sólido de cámara simple con un motor cohete que usa una avanzada composición de hydroxy-terminated polybutadine (HTPB) como combustible.
Dos tipos de cabeza de guerra pueden ser ajustadas en el cohete WS-IB, una cabeza de guerra explosiva ZDB-2 ó una submunición SZB-1, las cuales son seleccionadas de acuerdo características del blanco.
La cabeza de guerra explosiva ZDB-2 está cargada con bolas de acero y fragmentos prefabricados. La cabeza de guerra con submunición SZB-1 provee un arma efectiva de alto poder contra masas de tanques. Cuando la cabeza de guerra de submunición SZB-1 detona, unas 500 balas son expulsadas bajo alta presión.

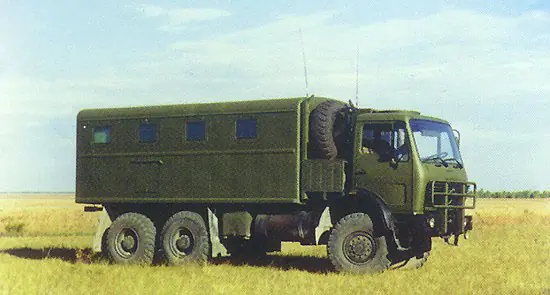

Camión de Mando
EQUIPO DE TIERRA
El equipo terrestre del sistema de cohetes múltiples comprende: un camión de lanzamiento de cohetes, un camión de transporte y carga y un camión de mando de disparo. Una batería de cohetes del ejército está equipado con un camión de mando de tiro DZ-88B, de seis a nueve camiones de lanzamiento de cohetes HF-4 y entre seis y nueve camiones de transporte y carga QY-88B. Cada camión de lanzamiento de cohetes está equipado con más de 20 tiros de cohetes.
CAMIÓN DE MANDO
El camión de mando de disparo DZ-88B está equipado con un sistema de comunicaciones por radio y transmisión de datos; una computadora de disparo y control y un sistema de simulación trayectoria; un sistema de posicionamiento global; un sistema direccional giro-teodolito más sistema de infrarrojo y telemetría; un sistema de campo de detección meteorológico; y una unidad de control de comunicación.
CAMIÓN DE LANZAMIENTO
El camión de lanzamiento de cohetes HF-4 está disponible en una configuración de cuatro tubos de lanzamiento ú ocho tubos de lanzamiento. Los tubos de lanzamiento tienen un alcance de elevación de 0 a 60 grados con una velocidad de elevación entre 0.1 y 3 grados por segundo. El alcance de azimut es desde -30 a +30 grados y el ajuste de velocidad azimutal es desde 0.1 a 4 grados por segundo. El camión está equipado con cuatro estabilizadores operado hidráulicamente los cuales son bajados en preparación para el lanzamiento de cohetes.

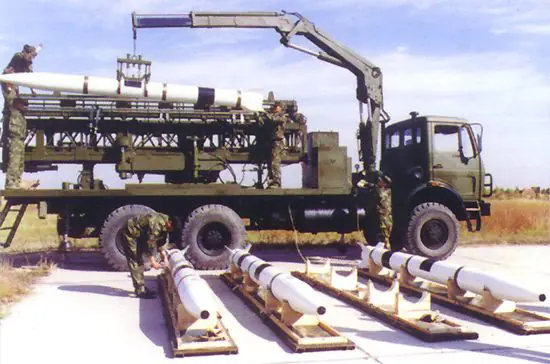

Cargando los cohetes
Camión de transporte y carga
4 tubos de 320 mm WS-1B (frente) y 8 tubos de 302 mm WS-1 (atrás)
Ejemplares turcos T-300 Kasirga (Huracán)
