ahora si sin mas preámbulo vamos con el post:
Objetivo de una cámara.
Se denomina objetivo al conjunto de lentes convergentes y divergentes que forman parte de la óptica de una cámara tanto fotográfica como de vídeo. Su función es recibir los haces de luz procedentes del objeto y modificar su dirección hasta crear la imagen óptica, réplica luminosa del objeto.
Esta imagen se lanzará contra el soporte sensible: Sensor de imagen en el caso de una cámara digital, y película sensible en la fotografía química.
El agujero de la cámara oscura fue considerado como el primer objetivo ya que permitía hacer pasar por él la luz proveniente de una escena exterior y proyectarla sobre las paredes interiores o sobre un lienzo (ver cámara estenopeica). Con el tiempo este agujero fue sustituido inicialmente por una lente esférica que concentraba una mayor cantidad de rayos en un mismo punto, y más adelante por un sistema de lentes que corregía las aberraciones ópticas.
Luminosidad
La luminosidad, apertura relativa o número f de un objetivo es el cociente entre la distancia focal de un objetivo y el máximo diámetro de su diafragma y nos da una indicación sobre la cantidad de luz que puede dejar pasar. La luminosidad de un objetivo está determinada pues por:
La distancia entre el objetivo y la imagen proyectada, lo cual es función de la distancia focal (véase siguiente apartado).
El diámetro del haz de luz que penetra por el objetivo, lo cual depende del diseño y construcción del propio objetivo. El valor máximo de este diámetro (con máxima apertura del diafragma) se lo denomina apertura efectiva.
Distancia focal
Indica la distancia en milímetros desde el centro óptico del objetivo al plano focal y define la potencia o poder de desviación de una lente u objetivo.
La distancia focal de un objetivo está determinada por:
Ángulo de incidencia de de la luz sobre la lente o, a efectos prácticos, curvatura de la lente (a mayor radio de curvatura menor distancia focal).
Índice de refracción de la lente, el cual vendrá determinado por la composición química del vidrio de la misma.
Longitud de onda de la luz incidente, esto es, color de la luz; si bien actualmente la mayor parte de los objetivos están compuestos por grupos de lentes convergentes y divergentes que compensan las posibles aberraciones cromáticas derivadas de este aspecto.
Existen diferentes tipos de objetivos según la distancia focal de la lente utilizada:
Objetivos gran angulares: Objetivo cuyo ángulo de visión es mayor al del objetivo normal (generalmente entre 60 y 180º). Se utilizarán para los planos generales donde nos sea necesario abarcar un gran ángulo de visión. Su característica principal es que proporcionan gran profundidad de campo. Suelen distorsionar la imagen haciendo curvas las líneas rectas.
Objetivo normal: Con un ángulo de entre 40 y 65º se asemejan a la visión del ojo humano. Su utilidad se centra en la representación de escenas sin carga dramática. Su profundidad de campo es moderada. No suele presentarse distorsión de la imagen como en los angulares, conservándose la perspectiva original. Además, estos objetivos suelen tener una gran luminosidad.
Teleobjetivos: El ángulo de visión es menor que el del objetivo normal (generalmente menor de 30º). Permiten acercar objetos situados a grandes distancias. Así consiguen aumentar el tamaño de las imágenes respecto al objeto real. Por el contrario su profundidad de campo es reducida y su punto de enfoque crítico.
Objetivos zoom: Son objetivos de distancia focal variable. Destacan por su comodidad ya que evitan el cambio de objetivos de distancias focales fijas (angulares, normales y teleobjetivos). Como contrapartida, debido a su construcción, suelen ser menos luminosos que los objetivos equivalentes de focal fija.
Objetivos macro: Permiten el enfoque a muy corta distancia. Se utiliza para objetos muy pequeños situados a poca distancia de la lente.
Objetivo ojo de pez: Se trata de un angular extremadamente amplio, llegando hasta los 180º. Proporcionan una profundidad de campo extrema, y las imágenes se ven curvas como si estuvieran reflejadas en una esfera.
Otros objetivos especiales
Objetivos flou, que poseen un determinado nivel de aberración esférica que produce cierto grado de difusión o efecto de halo, en algunos el grado de difusión puede variarse a voluntad. Se usan para retratos, desnudos y para conseguir cierto ambiente romántico y de ensoñación. Este efecto también puede lograrse mediante filtros u otros trucos simples.
Objetivos submarinos, que, además de ser estancos, están diseñados para refractar la luz de forma óptima debajo del agua.
Objetivos medical, que son básicamente objetivos macro con un flash anular automático incorporado para evitar sombras. Suelen ser de una alta calidad y su uso principal, como su nombre indica, es la fotografía médica.
Objetivos shift, en los que se puede desplazar el eje óptico, controlando así la perspectiva de la cámara. Se usan mucho en arquitectura, por ejemplo para corregir la fuga de lineas que se produce al hacer un contrapicado de un edificio.
Objetivos UV, que poseen lentes de cuarzo o fluoruro de cuarzo para poder fotografiar en la región de luz ultravioleta.
Objetivos anamórficos, usados habitualmente en el cine (por ejemplo en Cinemascope) para estrechar las imágenes sobre la película y comprimir así vistas panorámicas. Obviamente, luego se utilizan también objetivos de este tipo en el proyector para reconstruir las relaciones originales.
Identificación de los objetivos
Para facilitar el uso todos los objetivos poseen una serie de datos identificadores en su carcasa. Esta información sirve para decidir qué objetivo se va utilizar según el tipo de encuadre requerido o la cantidad de luz presente en la escena:
Distancia focal: expresada en milímetros. En los objetivos zoom se expresa un rango de valores indicando la mínima y máxima distancia focal.
Luminosidad: indica el mayor y menor valor de apertura del diafragma. Se expresa a través de los número f. En el caso de los objetivos zoom se expresan también dos valores distintos indicando la luminosidad para la mínima y máxima distancias focales.
Diámetro de filtro: A través del símbolo (Ø) el fabricante indica el diámetro del filtro que se puede acoplar.
Tratamiento superficial de las Lentes: indica el tratamiento óptico de la superficie de las lentes a través de las palabras "coated" o "multicoated".
Corrección de aberraciones ópticas: Mediante las expresiones "aspheric" y "apochromatic" el fabricante hace saber si ha aplicado un especial grado de corrección a los objetivos.
Número de serie de fabricación: Importante conocer este dato para caso de robo o pérdida.
Calidad de los objetivos
Existen múltiples parámetros con los que poder atribuir mayor o menor calidad a un objetivo; algunos pueden ser:
Montura metálica, más resistente y duradera.
Mayor peso, que aunque sin relación aparente suele indicar la utilización de materiales de mayor calidad en su construcción.
Con mecanismos de corrección de ciertas aberraciones ópticas (por ejemplo, objetivos aspheric).
Definición, es decir, la nitidez con la que pueden reproducir las imágenes.
Contraste, es decir, que reflejen fielmente los contrastes de intensidad de luz del motivo retratado sin apagar los tonos.
Fabricante, ya que algunos fabricantes son referencias clave en calidad.
La distancia focal
longitud focal de una lente es la distancia entre el centro óptico de la lente o plano nodal posterior y el foco (o punto focal) cuando enfocamos a infinito. La inversa de la distancia focal de una lente es la potencia.
Para una lente positiva (convergente), la distancia focal es positiva. Se define como la distancia desde el eje central de la lente hasta donde un haz de luz de rayos paralelos colimado que atraviesa la lente se enfoca en un único punto.
Para una lente negativa (divergente), la distancia focal es negativa. Se define como la distancia que hay desde el eje central de la lente a un punto imaginario del cual parece emerger el haz de luz colimado que pasa a través de la lente.
Para un espejo con curvatura esférica, la distancia focal es igual a la mitad del radio de curvatura del espejo. La distancia focal es positiva para un espejo cóncavo, y negativa para un espejo convexo.
Lentes
Una lente es un medio u objeto que concentra o dispersa rayos de luz. Las lentes más comunes se basan en el distinto grado de refracción que experimentan los rayos de luz al incidir en puntos diferentes de la lente. Entre ellas están las utilizadas para corregir los problemas de visión en gafas, anteojos o lentillas. También se usan lentes, o combinaciones de lentes y espejos, en telescopios y microscopios.
El primer telescopio astronómico fue construido por Galileo Galilei usando una lente convergente como objetivo y otra divergente como ocular. Existen también instrumentos capaces de hacer converger o divergir otros tipos de ondas electromagnéticas y a los que se les denomina también lentes. Por ejemplo, en los microscopios electrónicos las lentes son de carácter magnético.
En astrofísica es posible observar fenómenos de lentes gravitatorias cuando la luz procedente de objetos muy lejanos pasa cerca de objetos masivos, curvándose en su trayectoria.
Etimología
La palabra lente proviene del latín "lentis" que significa "lentepene" con lo que a las lentes ópticas se las denomina así por similitud de forma con la legumbre.
En el siglo XV empezaron a fabricarse pequeños discos de vidrio que podían montarse sobre un marco. Fueron las primeras gafas de libros
Lentes artificiales
Se suele denominar lentes artificiales a las construidas con materiales artificiales no homogéneos, de modo que su comportamiento exhibe índices de refracción menores que la unidad (Conviene recordar que la velocidad de fase sí puede ser mayor que la de la luz en el vacío), con lo que, por ejemplo, se tienen lentes biconvexas divergentes. Nuevamente este tipo de lentes es útil en microondas y sólo últimamente se han descrito materiales con esta propiedad a frecuencias ópticas.
Foco
Imagen parcialmente enfocada, pero mayormente fuera de foco en grados variables.
En óptica geométrica un foco es el punto donde convergen los rayos de luz originados desde un punto en el objeto observado.1 Aunque el foco es conceptualmente un punto, físicamente el foco tiene una extensión espacial, llamada círculo borroso. Este enfoque no ideal puede ser causado por aberraciones ópticas en la imagen.
En ausencia de aberraciones de importancia, el menor círculo borroso posible es el disco de Airy, el cual es causado por difracción de la apertura del sistema óptico. Las aberraciones tienden a hacerse peores en la medida en que aumenta el diámetro de la apertura, mientras que el disco de Airy es menor en aperturas grandes.
Una imagen, o punto de imagen, se dice que está en foco si la luz de los puntos del objeto es convergida lo más posible en la imagen, y fuera de foco si la luz no es bien convergida. El límite entre esto es algunas veces definido usando un criterio denominado círculo de confusión. Si un haz de rayos estrecho que se propaga en la dirección del eje óptico incide sobre la superficie esférica de un espejo o una lente delgada, los rayos se reflejan o refractan de forma que se cortan, o parecen cortarse, en un punto situado sobre el eje óptico.
La distancia entre ese punto (foco) y el espejo o lente se denomina distancia focal. Si las dos superficies de una lente no son iguales, ésta puede tener dos distancias focales, según cuál sea la superficie sobre la que incide la luz.
Luz colimada
Se denomina luz colimada a la luz cuyos rayos son paralelos entre sí, lo que se puede lograr de diferentes formas, siendo la más sencilla hacerla incidir en un espejo cóncavo desde una fuente situada en el foco. Se suele decir que la luz colimada está enfocada en el infinito.
Se dice que un haz de luz está colimado si la divergencia del vector de Poynting correspondiente es nula. El flujo de la energía es unidireccional, de modo que cada rayo del haz puede considerarse paralelo a cualquier otro. Dentro de ciertas aproximaciones acerca de la fuente primordial puede obtenerse un haz colimado mediante un sistema de dos lentes: una primera lente hace converger todos los rayos en la focal de la segunda, de forma que finalmente salen paralelos.
El láser suele estar colimado, debido a que se genera en el interior de una cámara entre dos espejos de este tipo, además de ser coherente.
La luz de las estrellas, incluido el Sol, puede considerarse colimada (para casi cualquier propósito) debido a que están a distancias muy grandes.
Un espejo parabólico perfecto llevará los rayos paralelos a un foco en un único punto. Los espejos esféricos son más sencillos de construir que los parabólicos y suelen utilizarse para producir luz más o menos colimada. Para producir luz colimada útil, la fuente de luz debe acercarse a un punto; es decir, debe ser pequeña con respecto al sistema óptico, como la imagen que forma un espejo de una estrella. La desventaja es que, puesto que la luminosidad de la mayoría de fuentes es baja, dicho sistema óptico no puede producir mucha energía óptica. El láser es una excepción importante a esta regla general.
Factor de multiplicación de la distancia focal
El factor de multiplicación de la distancia focal, es un concepto el cual se ha empezado a usar por la aparición de las cámaras fotográficasdigitales. Es el valor numérico por el cual ha de ser multiplicada la distancia focal de un objetivo, para determinar la distancia focal equivalente respecto a una cámara de formato 24 X 36 mm, a fin de saber que objetivo sería en ese formato que nos sirve de referencia. El campo visual o encuadre de la imagen lo tenemos asociado al formato de "paso universal" o de 35 mm del uso de las cámaras analógicas, las cuales registran una imagen de 24 X 36 mm, medida que se sigue manteniendo en las cámaras digitales llamadas de formato completo "FF" (Full Frame).
En una cámara digital cuyo sensor de imagen es más pequeño que el tamaño "FF", se produce un efecto de recorte de la imagen, pues sólo se obtiene una parte central de la imagen proyectada por el objetivo, lo que tiene como consecuencia que con una misma distancia focal se obtiene un ángulo de visión menor.

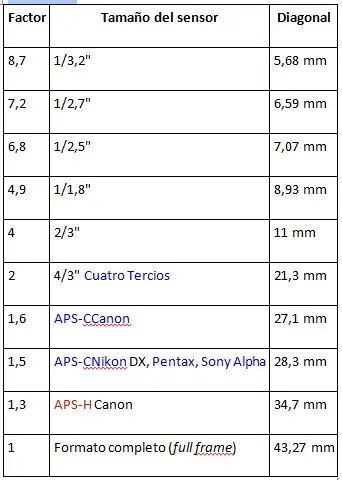

Factores de multiplicación en función del tamaño del sensor
La diagonal del sensor, indica la distancia focal del objetivo normal para ese sensor, entonces una distancia focal menor será gran angular y una distancia focal mayor teleobjetivo.
Resumen
Cambios producidos en diferentes parámetros por cambio de formato
Distancia focal
Es un valor inherente a la construcción óptica por lo que invariable del formato que elijamos.
Diafragma
Se mantiene constante.
Encuadre y ángulo de registro de la imagen
El ángulo varía según el formato. Cuanto más pequeño sea, menor será el ángulo de registro y por consiguiente abarcará menos cantidad de espacio en la escena. Ejemplo: Una imagen tomada con un objetivo de 50mm en una cámara digital de formato APS-C, factor de multiplicación 1,6, tendrá el mismo encuadre que se obtendría con una cámara de formato completo de 24 X 36 mm y un objetivo de 80 mm.
Profundidad de campo
La profundidad de campo es el espacio por delante y por detrás del plano enfocado, comprendido entre el primer y el último punto apreciablemente nítido reproducidos en el mismo plano de enfoque.
Depende de cuatro factores: el círculo de confusión (y por tanto el formato y el tamaño de la impresión, además de la distancia de observación y de la capacidad resolutiva de cada observador), la distancia focal, el número f y la distancia de enfoque.
La profundidad de campo depende por tanto de la distancia focal. Se ha dicho anteriormente que la distancia focal no varía, por lo que la profundidad de campo tampoco, siempre y cuando de cada formato ampliemos una copia proporcional, y las veamos, tengan el tamaño que tengan, a la misma distancia.
Si en vez de observarlas de esta forma, las obsevamos a la distancia proporcional al tamaño de la copia, resulta que tendría más profundidad de campo la copia del formato más grande ya que la observamos más lejos también, cosa contraria a lo que se cree. Pero resulta que como para mantener la misma angulación hay que utilizar ópticas con más distancia focal y resulta que ese parámetro es de mayor influencia en la profundidad de campo, al final tiene más el formato menor, pero por poco. Esta diferencia se incrementa cuando las observamos a la misma distancia, ya que de esta forma sólo influye la distancia focal.
Si deseamos obtener la misma fotografía, con el mismo encuadre o ángulo y la misma profundidad de campo, en ambos tipos de cámara, habrá que multiplicar el diafragma por factor de multiplicación. Si en un objetivo de 50mm tomamos un diafragma f:2 con un factor de multiplicación 1,6, será equivalente a la imagen obtenida en una cámara analógica con un objetivo de 80mm y diafragma de f:3,2. Siempre y cuando ampliemos al mismo tamaño y las veamos a la misma distancia.
Luminosidad
No afecta. Un objetivo 50mm en una cámara con 1,6 de factor de multiplicación a f:1,8, sería como un objetivo de 80mm f:1,8 en una cámara FF.
Estabilidad
Para tomas a pulso, sin trípode, es generalmente usada la norma de velocidad mínima de exposición de (1/distancia focal) segundos para asegurar que la foto no salga movida. Esta norma sigue siendo válida multiplicándola por el factor de multiplicación
Distancia focal
La distancia focal o longitud focal de una lente es la distancia entre el centro óptico de la lente y el foco (o punto focal). La inversa de la distancia focal de una lente es la potencia.
Para una lente positiva (convergente), la distancia focal es positiva. Se define como la distancia desde el eje central de la lente hasta donde un haz de luz colimado que atraviesa la lente se enfoca en un único punto. Para una lente negativa (divergente), la distancia focal es negativa. Se define como la distancia que hay desde el eje central de la lente a un punto imaginario del cual parece emerger el haz de luz colimado que pasa a través de la lente.
Para un espejo con curvatura esférica, la distancia focal es igual a la mitad del radio de curvatura del espejo. La distancia focal es positiva para un espejo cóncavo, y negativa para un espejo convexo.
Objetivos de Focal Fija y Objetivos Zoom
Una vez entendido lo que es la distancia focal, lo siguiente es explicar que existen, en base a este concepto, dos tipos de objetivos: los objetivos de focal fija (una única distancia focal) y los objetivos de focal variable, más conocidos como objetivos zoom.
Las focales se presentan en milímetros. Así, cuando veamos un objetivo identificado como 50mm, sabremos que tenemos delante un objetivo de focal fija de 50 milímetros. Los objetivos de focal variable se identifican con la menor y mayor distancia focal que cubren. Así, cuando nos encontremos con un objetivo identificado como 18-70, debemos saber que estamos ante una lente cuya menor distancia focal es 18 mm y su mayor distancia focal es 70 mm.
Dicho esto, conviene explicar que, ante lo que la mayoría puedan pensar, los mejores objetivos son los de focal fija. Esto se justifica por la mayor calidad óptica y, por tanto, de imagen conseguida. Su explicación es que los cristales que se encuentran dentro de un objetivo de focal fija se encuentran también "fijos", mientras que un objetivo de tipo zoom basa su funcionamiento en el alargamiento y acortamiento del tubo que contiene los cristales del objetivo, modificando con ello la distancia entre estos cristales para las distintas focales cubiertas.
Técnicamente es complejo mantener una óptima calidad de imagen en las distintas posiciones correspondientes con las distancias focales cubiertas por un objetivo tipo zoom, pero obviamente, para el usuario final es infinitamente más cómodo portar un único objetivo (zoom) que llevar encima varios objetivos de focal fija.
Las aperturas
El segundo indicador que identifica una lente es su apertura máxima. En el caso de los objetivos zoom, esta apertura máxima puede variar en función de la distancia focal que estemos aplicando. Así, podemos encontrarnos con un objetivo identificado con una apertura (número f) 2.8, donde 2.8 es la máxima apertura que permite el diafragma de la lente, o bien 2.8-4.5, donde la máxima apertura es 2.8 o 4.5, en función de la distancia focal utilizada. Lógicamente, los objetivos de focal fija tendrán también un valor fijo de apertura máxima del diafragma.
Simplemente reseñar que un objetivo se considera mejor cuanto más luminoso sea (mayor sea la apertura máxima que permita), aunque la calidad del objetivo depende de otra serie de factores, por lo que no podemos decir que un objetivo es mejor que otro simplemente porque sea más luminoso.
Otros conceptos
Existen otros elementos que forman parte de las nomenclaturas de los objetivos y que conseguirán volvernos locos. Sobre todo porque cada fabricante utiliza sus propias siglas para referirse a sistemas parecidos a los de sus competidores.
Por ello, muchas veces tendremos que acudir a información del propio fabricante para entender que es lo que nos está queriendo decir. Pero como referencia, algunas de las informaciones que podreis encontrar en un objetivo, además del nombre del fabricante y el número de serie en algunas ocasiones, es lo siguiente:
• Asférica: Es un tipo de lente cuya superficie de curvatura no es esférica, con el objeto de eliminar la aberracion esférica. Mediante un solo elemento asférico se consigue reemplazar a varios esféricos, lo que simplifica el diseño del objetivo, que normalmente está formado por varios cristales en su interior.
• Apocromática: Es un tipo de lente corregida para que la longitud de onda de los tres colores primarios se encuentre en un mismo plano focal. Destinados a corregir las aberraciones cromáticas.
• Ultrasónico o Hipersónico. Son objetivos que utilizan un motor especial para lograr un enfoque más rápido al convencional. Cada fabricante tiene patentada su propia tecnología y utiliza distintas siglas para referirse a ella: SSM en Sony, USM en Nikon, HSM en Sigma, ...
• Lente Estabilizada (IS en Canon, VR en Nikon, OS en Sigma, ...)
Además, aparecerán siglas que identifiquen el tipo de enfoque (manual, automático) y la familia de objetivos dentro del fabricante (lo que dará mayor o menor compatibilidad dentro de la marca a la hora de utilizar el objetivo con una determinada cámara). Los fabricantes también utilizan siglas específicas para referirse a tipos de objetivos dedicados exclusivamente a fotografía digital.
En la segunda parte del artículo te explicaremos los diferentes tipos de objetivos existentes para tu cámara fotográfica.
Aunque se tiende a asimilar la clasificación de los objetivos por su distancia focal, lo cierto es que la clasificación se hace realmente por al ángulo visual que se consigue con un determinado objetivo. Pero como estos ángulos visuales se consiguen con determinadas distancias focales, se traslada esta clasificación a las distancias focales.
También hay que resaltar que las distancias focales están referidas a cámaras de carrete de 35mm. En fotografía digital, por los distintos tamaños del sensor, se maneja un concepto denominado multiplicador de distancia focal, con el que se consigue conocer la equivalencia entre objetivos.
Así, podéis encontraros muchas veces comentarios del tipo "este objetivo es un 18-55 (equivalente en esta cámara a un 28-80)". Se está hablando de un objetivo con focales mínima y máxima 18 y 55 en una cámara con un multiplicador de distancia focal 1.5. Aunque el resultado de la multiplicación no es exacto, se equipara a focales estándar cercanas, como son 18 y 80.
Una vez explicado esto, podemos hablar de cuatro tipos de objetivos:
• Ojo de Pez (Fish Eye)
• Gran Angular
• Objetivo Normal
• Teleobjetivo
Por lo que hemos explicado, solemos referirnos a los objetivos utilizando su distancia focal, haciendo la clasificación en base a la fotografía de 35 mm del siguiente modo: distancias focales de 5 a 17 milímetros para los ojos de pez; entre 18 y 35 mm los grandes angulares; entre 36 y 55 mm los objetivos normales, y a partir de los 80, teleobjetivos.
Ojo de Pez
Son objetivos con un ángulo visual extremo, de 180 grados o más. Por su gran distorsión, transforman la escena en una imagen circular, parecida a la producida al mirar a través de la mirilla de una puerta.
Gran Angular
Son objetivos con un ángulo de visión inferior al ojo de pez, pero superior a los normales. Se consideran grandes angulares los que proporcionan un ángulo visual comprendido entre los 60 y los 180 grados.
En 35 mm, la distancia focal varía desde los 18 a los 35 mm. Con ellos, los objetos cercanos a la cámara aparecen muy grandes con relación a los objetos más alejados y con una fuerte distorsión en perspectiva, tanto mayor cuanto más se desplazan fuera del eje óptico.
Sus usos principales son:
• Reportajes, para poder abarcar el conjunto del sujeto cuando se trabaja en espacios reducidos: interior de habitaciones, coches, etc.
• Exagerar la perspectiva de los objetos. Esta deformación será tanto mayor cuanto más nos acerquemos.
• Conseguir una mayor profundidad de campo.
• En macrofotografía, se utilizan invertidos para conseguir la máxima ampliación cuando se trabaja con fuelles de extensión.
Objetivo Normal
Son los que cubren un ángulo visual comprendido entre los 43 y 56 grados, lo que se aproxima bastante al campo visual del ojo humano inmóvil. Vienen a ser un término medio entre los grandes angulares y los teleobjetivos.
La distancia focal de estos objetivos se corresponde en cámaras réflex de 35 mm a la franja entre los 40 y 55 mm.
Teleobjetivo
Se consideran teleobjetivos aquellas ópticas con un ángulo visual menor de 31 grados. Su principal característica es el formar en la cámara imágenes grandes de objetos alejados. Sus distancias focales son siempre mayores que las de los objetivos normales. En 35 mm van de los 80 mm en adelante.
Dentro de los teleobjetivos se suele hacer la siguiente subclasificación:
• teleobjetivos cortos, cuando oscilan entre los 80 y 135 mm de focal;
• teleobjetivos normales, entre los 135 y 240 mm,
• superteleobjetivos, entre los 240 y 500 mm
• ultratelefotos, más allá de los 500 mm.
Existen unos accesorios conocidos como convertidores, teleconvertidores o duplicadores de focal, que se intercalan entre un objetivo y el cuerpo de la cámara para modificar la distancia focal del objetivo. Así, un convertidor 2X, unido a un teleobjetivo de 100 mm, lo convierte en un objetivo de 200 mm. Se utilizan para aumentar la focal de forma económica, disminuyendo algo la calidad y luminosidad de la imagen.
Los teleobjetivos suelen utilizarse para:
• Fotografiar a distancia cuando no podemos acercarnos al motivo (Naturaleza, reportaje, deportes, etc.)
• Retratos de primer plano (135 a 150 mm)
Objetivos especiales
Existe un quinto tipo de lentes: son los objetivos especiales. En esta clasificación entrarían objetivos diseñados para aplicaciones más concretas o específicas. El más conocido es el objetivo para fotografía macro.
OBJETIVO y AUTOFOCO
El autofoco (en inglés autofocus, abreviado AF) es un automatismo de una cámara fotográfica o cualquier otro aparato óptico que permite el enfoque de un motivo.
Existen dos tipos de autofocos: Pasivo, que emplea la luz reflejada del motivo y Activo que puede funcionar en total oscuridad.
Autofoco pasivo
Hoy día, el pasivo, es el sistema de autofoco más extendido. Las dos técnicas fundamentales en las que se basa son la comparación de fases y la medida del contraste. Para un correcto funcionamiento del autofoco pasivo se requiere una iluminación suficiente y un objeto con cierto relieve. El problema se soluciona mediante una luz auxiliar que ilumine el motivo.
Evaluación del contraste
El autoenfoque por evaluación del contraste se basa en el principio de que una imagen desenfocada posee menor contraste, mientras que una imagen enfocada tiene un mayor contraste especialmente en los contornos o relieves de las figuras. Puesto que la cámara no conoce la distancia del objeto, no basta con una sola evaluación del contraste para realizar el enfoque. Una vez realizadas dos pruebas de contraste con distintos enfoques, no solo puede ya la máquina saber en qué dirección mover el enfoque, sino que por extrapolación podría hasta llegar a realizar el enfoque. Normalmente se realizan varias pruebas de contraste mientras se mueve el foco, cuando el contraste es máximo el objeto está enfocado. Este método suele fallar al enfocar superficies planas sin contraste o contornos (cielo despejado, pared, etc), así como en escenas de escasa iluminación.
El método de enfoque pasivo suele incorporarse en cámaras de video y cámaras fotográficas digitales compactas.
Comparación de fases
El método de comparación de fases es el mejor y más antiguo sistema de enfoque pasivo. Sin embargo es un método complejo y requiere un sensor especial. La dirección del enfoque puede determinarse desde la primera medición.
El método fue empleado en el chip Visitronic de Honeywells en 1976. La primera cámara fotográfica en incluirlo fue la Konica C35-AF. El principio se basa en la triangulación de la distancia del objeto, mediante el uso de dos sensores a través de la misma lente, la distancia se determina por la diferencia de las imágenes captadas por ambos sensores. El resultado es un enfoque rápido y preciso. Debido a su alto coste y complejidad, su uso queda restringido a algunas cámaras réflex de alta gama.
Iluminación auxiliar
Para solucionar el problema de los enfoques pasivos por falta de luz, se usa una iluminación auxiliar.
La luz auxiliar suele ser roja o infrarrojos (invisible). No se trata de una iluminación homogénea, sino de la proyección sobre el motivo de un patrón de luz con líneas verticales. La ventaja de éste patrón de líneas es que posibilita el enfoque incluso en superficies planas que de por sí no presentan ningún contraste, por lo que puede usarse incluso en situaciones de iluminación suficiente. Este tipo de luz auxiliar suele encontrarse en el flash.
Un sistema más económico suele ser el de iluminar con el propio flash mediante cortos destellos de luz. La desventaja de método es que no sirve para enfocar superficies planas sino solo objetos con contraste.
Autofoco activo
El autofoco activo, funciona en dos pasos: primero se determina la distancia del objeto, posteriormente se ajusta del enfoque en función de la distancia obtenida. El autofoco activo puede funcionar en absoluta oscuridad.
Ultrasonidos
Este autofoco por ultrasonidos se incluye desde 1982 en distintas cámaras Polaroid. La ventaja es un funcionamiento extremadamente rápido pues no se realizan pruebas de enfoque. La desventaja es que no permite una elección precisa del motivo a enfocar y que no funciona a través de las lentes ni espejos pues no se trata de un sitsema óptico. Tampoco es posible el enfoque a través de un cristal (ventana, etc).
Infrarrojos
El sistema de autofoco por infrarrojos suele basarse en la triangulación. La cámara emite una luz infrarroja y analiza la luz reflejada del sujeto. Suele usarse en cámaras de película compactas como las Nikon 35TiQD, 28TiQD o Canon AF35M, así como en algunas videocámaras
"AI Servo": en este modo, mientras tengamos pulsado el botón de disparo, la cámara va corrigiendo el enfoque a medida que el objeto enfocado se mueve.
Pero cuando se están quietos, a veces nos gustaría poder enfocarles y re-encuadrar la foto antes de disparar; desgraciadamente, si tenemos la cámara en modo "AI Servo", perderemos el enfoque tan pronto como cambiemos el encuadre. ¿Qué hacer entonces? ¿Volver al modo "One shot"? Demasiado lento, necesitamos poder cambiar de un modo a otro más deprisa.
El truco consiste en usar la función personalizada CFn-4 en la posición 1: con esto lo que hacemos es mover el enfoque al botón "*". Cuando el niño está en movimiento, pulsamos el botón "*" mientras lo seguimos, y la cámara lo mantendrá enfocado hasta que disparemos; cuando está quieto, podemos enfocar pulsando "*", soltar el botón, y re-encuadrar sin perder el enfoque.
Tipos de filtros según su forma
Existen dos clases de filtros según su forma: los de rosca y los basados en porta filtros.
Los filtros de rosca se enroscan en el objetivo, pudiendo encajar varios filtros sobre un mismo objetivo. Algo esencial que necesitarás saber es el diámetro de tu objetivo, ya que cada lente tiene un diámetro, y es bastante probable que si dispones de dos o más objetivos, no coincidan en diámetro, necesitando un filtro para cada objetivo, salvo que quieras utilizarlos sosteniéndolos con la mano sobre el objetivo, para lo que te servirá el de diámetro mayor, aunque ye te decimos que este método no es demasiado práctico.
Los basados en porta filtros cuentan con una estructura (porta filtro), sobre la que se coloca el filtro, intercambiando el filtro que necesitemos en cada ocasión manteniendo la estructura.
Tipos de filtros según su uso
Según el uso que se le da a los filtros, podríamos hablar de la existencia de cinco grandes grupos: filtros protectores, filtros polarizadores, filtros de densidad neutra, de colores, y filtros de efectos especiales.
Filtros protectores
También llamados filtros UV, son los más sencillos, ya que no hacen nada con la imagen. Buscan proteger físicamente la lente de golpes, polvo, arañazos, etc. dejando pasar completamente la luz. Si son de buena calidad, prácticamente no habrá pérdida de luz.
Para este tipo de filtros hay partidarios y detractores, ya que, si bien protegen el objetivo de algunos posibles daños, los más puristas afirman que se pierde nitidez y calidad de imagen con su uso, ya que producen flares, producen difraccion con digitales, y tienen peor calidad que las lentes que componen un objetivo bueno.
Por ello, es una elección personal del usuario el disfrutar plenamente de las posibilidades del objetivo bajo riesgo de sufrir algún percance en la óptica de la cámara, o la de utilizar uno de estos filtros para proteger la lente a cambio de perder algo de luz y/o nitidez.
Filtros polarizadores
Los filtros polarizadores se caracterizan por dejar pasar únicamente la luz polarizada.
Existen dos tipos de filtros polarizadores: los lineales y los circulares. En la actualidad, lo normal es encontrar circulares, ya que los lineales impiden el correcto funcionamiento de los objetivos con autofoco.
Las principales características de los filtros polarizados son:
• la eliminación de reflejos sobre superficies no metálicas como agua y cristal, especialmente con ángulos entre 30º y 40º.
• el realce del colorido de las plantas al filtrar los reflejos azulados del cielo.
• la eliminación de luz del cielo sin nubes, tornando el azul del cielo a un tono más oscuro, con lo que las nubes blancas se realzan frente al azul del cielo. Este efecto varía en intensidad en función del ángulo respecto al sol.
Por dejar pasar únicamente ciertos tipos de luz, los colores del arco íris desaparecen a través de este tipo de filtros.
Filtros de densidad neutra
Filtran todo el espectro visible, permitiendo la reducción de la intensidad de la luz sin que se altere el color o el contraste. Mediante su uso disminuye la cantidad de luz que llega al sensor de la cámara. Utilizan distintas numeraciones según el grado en el que limitan el paso de la luz, siendo más pronunciada esta limitación a mayor número del rango.
Con estos filtros conseguimos
• reducir la intensidad de la luz
• utilizar una velocidad de obturación menor
• utilizar una apertura de diafragma mayor
Una aplicación habitual de los filtros de densidad neutra son las fotos en corrientes de agua (ríos, saltos de agua, cascadas) en las que, gracias al uso de un trípode y de tiempos de exposición prolongados, el agua aparece como una masa difusa.
También podemos conseguir menores profundidades de campo en fotografías con luz ambiente que saldrían sobreexpuestas si n el uso de estos filtros.
Filtros de colores
Utilizados principalmente en fotografía en blanco y negro, de colores amarillos, naranjas, rojos y verdes, absorben ciertos colores resaltando otros. En fotografía digital, el efecto obtenido con este tipo de filtros se puede simular bastante bien convirtiendo las fotos a blanco y negro a través del mezclador de canales, donde indicamos el uso de cada canal de color, o lo que es lo mismo, limitamos el paso de la luz de ciertos colores.
esto fue todo amigos!!!, mañana vuelvo con la 5ta parte!!, no olviden dejar su comentario
ahora si sin mas preámbulo vamos con el post:
Objetivo de una cámara.
Se denomina objetivo al conjunto de lentes convergentes y divergentes que forman parte de la óptica de una cámara tanto fotográfica como de vídeo. Su función es recibir los haces de luz procedentes del objeto y modificar su dirección hasta crear la imagen óptica, réplica luminosa del objeto.
Esta imagen se lanzará contra el soporte sensible: Sensor de imagen en el caso de una cámara digital, y película sensible en la fotografía química.
El agujero de la cámara oscura fue considerado como el primer objetivo ya que permitía hacer pasar por él la luz proveniente de una escena exterior y proyectarla sobre las paredes interiores o sobre un lienzo (ver cámara estenopeica). Con el tiempo este agujero fue sustituido inicialmente por una lente esférica que concentraba una mayor cantidad de rayos en un mismo punto, y más adelante por un sistema de lentes que corregía las aberraciones ópticas.
Luminosidad
La luminosidad, apertura relativa o número f de un objetivo es el cociente entre la distancia focal de un objetivo y el máximo diámetro de su diafragma y nos da una indicación sobre la cantidad de luz que puede dejar pasar. La luminosidad de un objetivo está determinada pues por:
La distancia entre el objetivo y la imagen proyectada, lo cual es función de la distancia focal (véase siguiente apartado).
El diámetro del haz de luz que penetra por el objetivo, lo cual depende del diseño y construcción del propio objetivo. El valor máximo de este diámetro (con máxima apertura del diafragma) se lo denomina apertura efectiva.
Distancia focal
Indica la distancia en milímetros desde el centro óptico del objetivo al plano focal y define la potencia o poder de desviación de una lente u objetivo.
La distancia focal de un objetivo está determinada por:
Ángulo de incidencia de de la luz sobre la lente o, a efectos prácticos, curvatura de la lente (a mayor radio de curvatura menor distancia focal).
Índice de refracción de la lente, el cual vendrá determinado por la composición química del vidrio de la misma.
Longitud de onda de la luz incidente, esto es, color de la luz; si bien actualmente la mayor parte de los objetivos están compuestos por grupos de lentes convergentes y divergentes que compensan las posibles aberraciones cromáticas derivadas de este aspecto.
Existen diferentes tipos de objetivos según la distancia focal de la lente utilizada:
Objetivos gran angulares: Objetivo cuyo ángulo de visión es mayor al del objetivo normal (generalmente entre 60 y 180º). Se utilizarán para los planos generales donde nos sea necesario abarcar un gran ángulo de visión. Su característica principal es que proporcionan gran profundidad de campo. Suelen distorsionar la imagen haciendo curvas las líneas rectas.
Objetivo normal: Con un ángulo de entre 40 y 65º se asemejan a la visión del ojo humano. Su utilidad se centra en la representación de escenas sin carga dramática. Su profundidad de campo es moderada. No suele presentarse distorsión de la imagen como en los angulares, conservándose la perspectiva original. Además, estos objetivos suelen tener una gran luminosidad.
Teleobjetivos: El ángulo de visión es menor que el del objetivo normal (generalmente menor de 30º). Permiten acercar objetos situados a grandes distancias. Así consiguen aumentar el tamaño de las imágenes respecto al objeto real. Por el contrario su profundidad de campo es reducida y su punto de enfoque crítico.
Objetivos zoom: Son objetivos de distancia focal variable. Destacan por su comodidad ya que evitan el cambio de objetivos de distancias focales fijas (angulares, normales y teleobjetivos). Como contrapartida, debido a su construcción, suelen ser menos luminosos que los objetivos equivalentes de focal fija.
Objetivos macro: Permiten el enfoque a muy corta distancia. Se utiliza para objetos muy pequeños situados a poca distancia de la lente.
Objetivo ojo de pez: Se trata de un angular extremadamente amplio, llegando hasta los 180º. Proporcionan una profundidad de campo extrema, y las imágenes se ven curvas como si estuvieran reflejadas en una esfera.
Otros objetivos especiales
Objetivos flou, que poseen un determinado nivel de aberración esférica que produce cierto grado de difusión o efecto de halo, en algunos el grado de difusión puede variarse a voluntad. Se usan para retratos, desnudos y para conseguir cierto ambiente romántico y de ensoñación. Este efecto también puede lograrse mediante filtros u otros trucos simples.
Objetivos submarinos, que, además de ser estancos, están diseñados para refractar la luz de forma óptima debajo del agua.
Objetivos medical, que son básicamente objetivos macro con un flash anular automático incorporado para evitar sombras. Suelen ser de una alta calidad y su uso principal, como su nombre indica, es la fotografía médica.
Objetivos shift, en los que se puede desplazar el eje óptico, controlando así la perspectiva de la cámara. Se usan mucho en arquitectura, por ejemplo para corregir la fuga de lineas que se produce al hacer un contrapicado de un edificio.
Objetivos UV, que poseen lentes de cuarzo o fluoruro de cuarzo para poder fotografiar en la región de luz ultravioleta.
Objetivos anamórficos, usados habitualmente en el cine (por ejemplo en Cinemascope) para estrechar las imágenes sobre la película y comprimir así vistas panorámicas. Obviamente, luego se utilizan también objetivos de este tipo en el proyector para reconstruir las relaciones originales.
Identificación de los objetivos
Para facilitar el uso todos los objetivos poseen una serie de datos identificadores en su carcasa. Esta información sirve para decidir qué objetivo se va utilizar según el tipo de encuadre requerido o la cantidad de luz presente en la escena:
Distancia focal: expresada en milímetros. En los objetivos zoom se expresa un rango de valores indicando la mínima y máxima distancia focal.
Luminosidad: indica el mayor y menor valor de apertura del diafragma. Se expresa a través de los número f. En el caso de los objetivos zoom se expresan también dos valores distintos indicando la luminosidad para la mínima y máxima distancias focales.
Diámetro de filtro: A través del símbolo (Ø) el fabricante indica el diámetro del filtro que se puede acoplar.
Tratamiento superficial de las Lentes: indica el tratamiento óptico de la superficie de las lentes a través de las palabras "coated" o "multicoated".
Corrección de aberraciones ópticas: Mediante las expresiones "aspheric" y "apochromatic" el fabricante hace saber si ha aplicado un especial grado de corrección a los objetivos.
Número de serie de fabricación: Importante conocer este dato para caso de robo o pérdida.
Calidad de los objetivos
Existen múltiples parámetros con los que poder atribuir mayor o menor calidad a un objetivo; algunos pueden ser:
Montura metálica, más resistente y duradera.
Mayor peso, que aunque sin relación aparente suele indicar la utilización de materiales de mayor calidad en su construcción.
Con mecanismos de corrección de ciertas aberraciones ópticas (por ejemplo, objetivos aspheric).
Definición, es decir, la nitidez con la que pueden reproducir las imágenes.
Contraste, es decir, que reflejen fielmente los contrastes de intensidad de luz del motivo retratado sin apagar los tonos.
Fabricante, ya que algunos fabricantes son referencias clave en calidad.
La distancia focal
longitud focal de una lente es la distancia entre el centro óptico de la lente o plano nodal posterior y el foco (o punto focal) cuando enfocamos a infinito. La inversa de la distancia focal de una lente es la potencia.
Para una lente positiva (convergente), la distancia focal es positiva. Se define como la distancia desde el eje central de la lente hasta donde un haz de luz de rayos paralelos colimado que atraviesa la lente se enfoca en un único punto.
Para una lente negativa (divergente), la distancia focal es negativa. Se define como la distancia que hay desde el eje central de la lente a un punto imaginario del cual parece emerger el haz de luz colimado que pasa a través de la lente.
Para un espejo con curvatura esférica, la distancia focal es igual a la mitad del radio de curvatura del espejo. La distancia focal es positiva para un espejo cóncavo, y negativa para un espejo convexo.
Lentes
Una lente es un medio u objeto que concentra o dispersa rayos de luz. Las lentes más comunes se basan en el distinto grado de refracción que experimentan los rayos de luz al incidir en puntos diferentes de la lente. Entre ellas están las utilizadas para corregir los problemas de visión en gafas, anteojos o lentillas. También se usan lentes, o combinaciones de lentes y espejos, en telescopios y microscopios.
El primer telescopio astronómico fue construido por Galileo Galilei usando una lente convergente como objetivo y otra divergente como ocular. Existen también instrumentos capaces de hacer converger o divergir otros tipos de ondas electromagnéticas y a los que se les denomina también lentes. Por ejemplo, en los microscopios electrónicos las lentes son de carácter magnético.
En astrofísica es posible observar fenómenos de lentes gravitatorias cuando la luz procedente de objetos muy lejanos pasa cerca de objetos masivos, curvándose en su trayectoria.
Etimología
La palabra lente proviene del latín "lentis" que significa "lentepene" con lo que a las lentes ópticas se las denomina así por similitud de forma con la legumbre.
En el siglo XV empezaron a fabricarse pequeños discos de vidrio que podían montarse sobre un marco. Fueron las primeras gafas de libros
Lentes artificiales
Se suele denominar lentes artificiales a las construidas con materiales artificiales no homogéneos, de modo que su comportamiento exhibe índices de refracción menores que la unidad (Conviene recordar que la velocidad de fase sí puede ser mayor que la de la luz en el vacío), con lo que, por ejemplo, se tienen lentes biconvexas divergentes. Nuevamente este tipo de lentes es útil en microondas y sólo últimamente se han descrito materiales con esta propiedad a frecuencias ópticas.
Foco
Imagen parcialmente enfocada, pero mayormente fuera de foco en grados variables.
En óptica geométrica un foco es el punto donde convergen los rayos de luz originados desde un punto en el objeto observado.1 Aunque el foco es conceptualmente un punto, físicamente el foco tiene una extensión espacial, llamada círculo borroso. Este enfoque no ideal puede ser causado por aberraciones ópticas en la imagen.
En ausencia de aberraciones de importancia, el menor círculo borroso posible es el disco de Airy, el cual es causado por difracción de la apertura del sistema óptico. Las aberraciones tienden a hacerse peores en la medida en que aumenta el diámetro de la apertura, mientras que el disco de Airy es menor en aperturas grandes.
Una imagen, o punto de imagen, se dice que está en foco si la luz de los puntos del objeto es convergida lo más posible en la imagen, y fuera de foco si la luz no es bien convergida. El límite entre esto es algunas veces definido usando un criterio denominado círculo de confusión. Si un haz de rayos estrecho que se propaga en la dirección del eje óptico incide sobre la superficie esférica de un espejo o una lente delgada, los rayos se reflejan o refractan de forma que se cortan, o parecen cortarse, en un punto situado sobre el eje óptico.
La distancia entre ese punto (foco) y el espejo o lente se denomina distancia focal. Si las dos superficies de una lente no son iguales, ésta puede tener dos distancias focales, según cuál sea la superficie sobre la que incide la luz.
Luz colimada
Se denomina luz colimada a la luz cuyos rayos son paralelos entre sí, lo que se puede lograr de diferentes formas, siendo la más sencilla hacerla incidir en un espejo cóncavo desde una fuente situada en el foco. Se suele decir que la luz colimada está enfocada en el infinito.
Se dice que un haz de luz está colimado si la divergencia del vector de Poynting correspondiente es nula. El flujo de la energía es unidireccional, de modo que cada rayo del haz puede considerarse paralelo a cualquier otro. Dentro de ciertas aproximaciones acerca de la fuente primordial puede obtenerse un haz colimado mediante un sistema de dos lentes: una primera lente hace converger todos los rayos en la focal de la segunda, de forma que finalmente salen paralelos.
El láser suele estar colimado, debido a que se genera en el interior de una cámara entre dos espejos de este tipo, además de ser coherente.
La luz de las estrellas, incluido el Sol, puede considerarse colimada (para casi cualquier propósito) debido a que están a distancias muy grandes.
Un espejo parabólico perfecto llevará los rayos paralelos a un foco en un único punto. Los espejos esféricos son más sencillos de construir que los parabólicos y suelen utilizarse para producir luz más o menos colimada. Para producir luz colimada útil, la fuente de luz debe acercarse a un punto; es decir, debe ser pequeña con respecto al sistema óptico, como la imagen que forma un espejo de una estrella. La desventaja es que, puesto que la luminosidad de la mayoría de fuentes es baja, dicho sistema óptico no puede producir mucha energía óptica. El láser es una excepción importante a esta regla general.
Factor de multiplicación de la distancia focal
El factor de multiplicación de la distancia focal, es un concepto el cual se ha empezado a usar por la aparición de las cámaras fotográficasdigitales. Es el valor numérico por el cual ha de ser multiplicada la distancia focal de un objetivo, para determinar la distancia focal equivalente respecto a una cámara de formato 24 X 36 mm, a fin de saber que objetivo sería en ese formato que nos sirve de referencia. El campo visual o encuadre de la imagen lo tenemos asociado al formato de "paso universal" o de 35 mm del uso de las cámaras analógicas, las cuales registran una imagen de 24 X 36 mm, medida que se sigue manteniendo en las cámaras digitales llamadas de formato completo "FF" (Full Frame).
En una cámara digital cuyo sensor de imagen es más pequeño que el tamaño "FF", se produce un efecto de recorte de la imagen, pues sólo se obtiene una parte central de la imagen proyectada por el objetivo, lo que tiene como consecuencia que con una misma distancia focal se obtiene un ángulo de visión menor.
Factores de multiplicación en función del tamaño del sensor
La diagonal del sensor, indica la distancia focal del objetivo normal para ese sensor, entonces una distancia focal menor será gran angular y una distancia focal mayor teleobjetivo.
Resumen
Cambios producidos en diferentes parámetros por cambio de formato
Distancia focal
Es un valor inherente a la construcción óptica por lo que invariable del formato que elijamos.
Diafragma
Se mantiene constante.
Encuadre y ángulo de registro de la imagen
El ángulo varía según el formato. Cuanto más pequeño sea, menor será el ángulo de registro y por consiguiente abarcará menos cantidad de espacio en la escena. Ejemplo: Una imagen tomada con un objetivo de 50mm en una cámara digital de formato APS-C, factor de multiplicación 1,6, tendrá el mismo encuadre que se obtendría con una cámara de formato completo de 24 X 36 mm y un objetivo de 80 mm.
Profundidad de campo
La profundidad de campo es el espacio por delante y por detrás del plano enfocado, comprendido entre el primer y el último punto apreciablemente nítido reproducidos en el mismo plano de enfoque.
Depende de cuatro factores: el círculo de confusión (y por tanto el formato y el tamaño de la impresión, además de la distancia de observación y de la capacidad resolutiva de cada observador), la distancia focal, el número f y la distancia de enfoque.
La profundidad de campo depende por tanto de la distancia focal. Se ha dicho anteriormente que la distancia focal no varía, por lo que la profundidad de campo tampoco, siempre y cuando de cada formato ampliemos una copia proporcional, y las veamos, tengan el tamaño que tengan, a la misma distancia.
Si en vez de observarlas de esta forma, las obsevamos a la distancia proporcional al tamaño de la copia, resulta que tendría más profundidad de campo la copia del formato más grande ya que la observamos más lejos también, cosa contraria a lo que se cree. Pero resulta que como para mantener la misma angulación hay que utilizar ópticas con más distancia focal y resulta que ese parámetro es de mayor influencia en la profundidad de campo, al final tiene más el formato menor, pero por poco. Esta diferencia se incrementa cuando las observamos a la misma distancia, ya que de esta forma sólo influye la distancia focal.
Si deseamos obtener la misma fotografía, con el mismo encuadre o ángulo y la misma profundidad de campo, en ambos tipos de cámara, habrá que multiplicar el diafragma por factor de multiplicación. Si en un objetivo de 50mm tomamos un diafragma f:2 con un factor de multiplicación 1,6, será equivalente a la imagen obtenida en una cámara analógica con un objetivo de 80mm y diafragma de f:3,2. Siempre y cuando ampliemos al mismo tamaño y las veamos a la misma distancia.
Luminosidad
No afecta. Un objetivo 50mm en una cámara con 1,6 de factor de multiplicación a f:1,8, sería como un objetivo de 80mm f:1,8 en una cámara FF.
Estabilidad
Para tomas a pulso, sin trípode, es generalmente usada la norma de velocidad mínima de exposición de (1/distancia focal) segundos para asegurar que la foto no salga movida. Esta norma sigue siendo válida multiplicándola por el factor de multiplicación
Distancia focal
La distancia focal o longitud focal de una lente es la distancia entre el centro óptico de la lente y el foco (o punto focal). La inversa de la distancia focal de una lente es la potencia.
Para una lente positiva (convergente), la distancia focal es positiva. Se define como la distancia desde el eje central de la lente hasta donde un haz de luz colimado que atraviesa la lente se enfoca en un único punto. Para una lente negativa (divergente), la distancia focal es negativa. Se define como la distancia que hay desde el eje central de la lente a un punto imaginario del cual parece emerger el haz de luz colimado que pasa a través de la lente.
Para un espejo con curvatura esférica, la distancia focal es igual a la mitad del radio de curvatura del espejo. La distancia focal es positiva para un espejo cóncavo, y negativa para un espejo convexo.
Objetivos de Focal Fija y Objetivos Zoom
Una vez entendido lo que es la distancia focal, lo siguiente es explicar que existen, en base a este concepto, dos tipos de objetivos: los objetivos de focal fija (una única distancia focal) y los objetivos de focal variable, más conocidos como objetivos zoom.
Las focales se presentan en milímetros. Así, cuando veamos un objetivo identificado como 50mm, sabremos que tenemos delante un objetivo de focal fija de 50 milímetros. Los objetivos de focal variable se identifican con la menor y mayor distancia focal que cubren. Así, cuando nos encontremos con un objetivo identificado como 18-70, debemos saber que estamos ante una lente cuya menor distancia focal es 18 mm y su mayor distancia focal es 70 mm.
Dicho esto, conviene explicar que, ante lo que la mayoría puedan pensar, los mejores objetivos son los de focal fija. Esto se justifica por la mayor calidad óptica y, por tanto, de imagen conseguida. Su explicación es que los cristales que se encuentran dentro de un objetivo de focal fija se encuentran también "fijos", mientras que un objetivo de tipo zoom basa su funcionamiento en el alargamiento y acortamiento del tubo que contiene los cristales del objetivo, modificando con ello la distancia entre estos cristales para las distintas focales cubiertas.
Técnicamente es complejo mantener una óptima calidad de imagen en las distintas posiciones correspondientes con las distancias focales cubiertas por un objetivo tipo zoom, pero obviamente, para el usuario final es infinitamente más cómodo portar un único objetivo (zoom) que llevar encima varios objetivos de focal fija.
Las aperturas
El segundo indicador que identifica una lente es su apertura máxima. En el caso de los objetivos zoom, esta apertura máxima puede variar en función de la distancia focal que estemos aplicando. Así, podemos encontrarnos con un objetivo identificado con una apertura (número f) 2.8, donde 2.8 es la máxima apertura que permite el diafragma de la lente, o bien 2.8-4.5, donde la máxima apertura es 2.8 o 4.5, en función de la distancia focal utilizada. Lógicamente, los objetivos de focal fija tendrán también un valor fijo de apertura máxima del diafragma.
Simplemente reseñar que un objetivo se considera mejor cuanto más luminoso sea (mayor sea la apertura máxima que permita), aunque la calidad del objetivo depende de otra serie de factores, por lo que no podemos decir que un objetivo es mejor que otro simplemente porque sea más luminoso.
Otros conceptos
Existen otros elementos que forman parte de las nomenclaturas de los objetivos y que conseguirán volvernos locos. Sobre todo porque cada fabricante utiliza sus propias siglas para referirse a sistemas parecidos a los de sus competidores.
Por ello, muchas veces tendremos que acudir a información del propio fabricante para entender que es lo que nos está queriendo decir. Pero como referencia, algunas de las informaciones que podreis encontrar en un objetivo, además del nombre del fabricante y el número de serie en algunas ocasiones, es lo siguiente:
• Asférica: Es un tipo de lente cuya superficie de curvatura no es esférica, con el objeto de eliminar la aberracion esférica. Mediante un solo elemento asférico se consigue reemplazar a varios esféricos, lo que simplifica el diseño del objetivo, que normalmente está formado por varios cristales en su interior.
• Apocromática: Es un tipo de lente corregida para que la longitud de onda de los tres colores primarios se encuentre en un mismo plano focal. Destinados a corregir las aberraciones cromáticas.
• Ultrasónico o Hipersónico. Son objetivos que utilizan un motor especial para lograr un enfoque más rápido al convencional. Cada fabricante tiene patentada su propia tecnología y utiliza distintas siglas para referirse a ella: SSM en Sony, USM en Nikon, HSM en Sigma, ...
• Lente Estabilizada (IS en Canon, VR en Nikon, OS en Sigma, ...)
Además, aparecerán siglas que identifiquen el tipo de enfoque (manual, automático) y la familia de objetivos dentro del fabricante (lo que dará mayor o menor compatibilidad dentro de la marca a la hora de utilizar el objetivo con una determinada cámara). Los fabricantes también utilizan siglas específicas para referirse a tipos de objetivos dedicados exclusivamente a fotografía digital.
En la segunda parte del artículo te explicaremos los diferentes tipos de objetivos existentes para tu cámara fotográfica.
Aunque se tiende a asimilar la clasificación de los objetivos por su distancia focal, lo cierto es que la clasificación se hace realmente por al ángulo visual que se consigue con un determinado objetivo. Pero como estos ángulos visuales se consiguen con determinadas distancias focales, se traslada esta clasificación a las distancias focales.
También hay que resaltar que las distancias focales están referidas a cámaras de carrete de 35mm. En fotografía digital, por los distintos tamaños del sensor, se maneja un concepto denominado multiplicador de distancia focal, con el que se consigue conocer la equivalencia entre objetivos.
Así, podéis encontraros muchas veces comentarios del tipo "este objetivo es un 18-55 (equivalente en esta cámara a un 28-80)". Se está hablando de un objetivo con focales mínima y máxima 18 y 55 en una cámara con un multiplicador de distancia focal 1.5. Aunque el resultado de la multiplicación no es exacto, se equipara a focales estándar cercanas, como son 18 y 80.
Una vez explicado esto, podemos hablar de cuatro tipos de objetivos:
• Ojo de Pez (Fish Eye)
• Gran Angular
• Objetivo Normal
• Teleobjetivo
Por lo que hemos explicado, solemos referirnos a los objetivos utilizando su distancia focal, haciendo la clasificación en base a la fotografía de 35 mm del siguiente modo: distancias focales de 5 a 17 milímetros para los ojos de pez; entre 18 y 35 mm los grandes angulares; entre 36 y 55 mm los objetivos normales, y a partir de los 80, teleobjetivos.
Ojo de Pez
Son objetivos con un ángulo visual extremo, de 180 grados o más. Por su gran distorsión, transforman la escena en una imagen circular, parecida a la producida al mirar a través de la mirilla de una puerta.
Gran Angular
Son objetivos con un ángulo de visión inferior al ojo de pez, pero superior a los normales. Se consideran grandes angulares los que proporcionan un ángulo visual comprendido entre los 60 y los 180 grados.
En 35 mm, la distancia focal varía desde los 18 a los 35 mm. Con ellos, los objetos cercanos a la cámara aparecen muy grandes con relación a los objetos más alejados y con una fuerte distorsión en perspectiva, tanto mayor cuanto más se desplazan fuera del eje óptico.
Sus usos principales son:
• Reportajes, para poder abarcar el conjunto del sujeto cuando se trabaja en espacios reducidos: interior de habitaciones, coches, etc.
• Exagerar la perspectiva de los objetos. Esta deformación será tanto mayor cuanto más nos acerquemos.
• Conseguir una mayor profundidad de campo.
• En macrofotografía, se utilizan invertidos para conseguir la máxima ampliación cuando se trabaja con fuelles de extensión.
Objetivo Normal
Son los que cubren un ángulo visual comprendido entre los 43 y 56 grados, lo que se aproxima bastante al campo visual del ojo humano inmóvil. Vienen a ser un término medio entre los grandes angulares y los teleobjetivos.
La distancia focal de estos objetivos se corresponde en cámaras réflex de 35 mm a la franja entre los 40 y 55 mm.
Teleobjetivo
Se consideran teleobjetivos aquellas ópticas con un ángulo visual menor de 31 grados. Su principal característica es el formar en la cámara imágenes grandes de objetos alejados. Sus distancias focales son siempre mayores que las de los objetivos normales. En 35 mm van de los 80 mm en adelante.
Dentro de los teleobjetivos se suele hacer la siguiente subclasificación:
• teleobjetivos cortos, cuando oscilan entre los 80 y 135 mm de focal;
• teleobjetivos normales, entre los 135 y 240 mm,
• superteleobjetivos, entre los 240 y 500 mm
• ultratelefotos, más allá de los 500 mm.
Existen unos accesorios conocidos como convertidores, teleconvertidores o duplicadores de focal, que se intercalan entre un objetivo y el cuerpo de la cámara para modificar la distancia focal del objetivo. Así, un convertidor 2X, unido a un teleobjetivo de 100 mm, lo convierte en un objetivo de 200 mm. Se utilizan para aumentar la focal de forma económica, disminuyendo algo la calidad y luminosidad de la imagen.
Los teleobjetivos suelen utilizarse para:
• Fotografiar a distancia cuando no podemos acercarnos al motivo (Naturaleza, reportaje, deportes, etc.)
• Retratos de primer plano (135 a 150 mm)
Objetivos especiales
Existe un quinto tipo de lentes: son los objetivos especiales. En esta clasificación entrarían objetivos diseñados para aplicaciones más concretas o específicas. El más conocido es el objetivo para fotografía macro.
OBJETIVO y AUTOFOCO
El autofoco (en inglés autofocus, abreviado AF) es un automatismo de una cámara fotográfica o cualquier otro aparato óptico que permite el enfoque de un motivo.
Existen dos tipos de autofocos: Pasivo, que emplea la luz reflejada del motivo y Activo que puede funcionar en total oscuridad.
Autofoco pasivo
Hoy día, el pasivo, es el sistema de autofoco más extendido. Las dos técnicas fundamentales en las que se basa son la comparación de fases y la medida del contraste. Para un correcto funcionamiento del autofoco pasivo se requiere una iluminación suficiente y un objeto con cierto relieve. El problema se soluciona mediante una luz auxiliar que ilumine el motivo.
Evaluación del contraste
El autoenfoque por evaluación del contraste se basa en el principio de que una imagen desenfocada posee menor contraste, mientras que una imagen enfocada tiene un mayor contraste especialmente en los contornos o relieves de las figuras. Puesto que la cámara no conoce la distancia del objeto, no basta con una sola evaluación del contraste para realizar el enfoque. Una vez realizadas dos pruebas de contraste con distintos enfoques, no solo puede ya la máquina saber en qué dirección mover el enfoque, sino que por extrapolación podría hasta llegar a realizar el enfoque. Normalmente se realizan varias pruebas de contraste mientras se mueve el foco, cuando el contraste es máximo el objeto está enfocado. Este método suele fallar al enfocar superficies planas sin contraste o contornos (cielo despejado, pared, etc), así como en escenas de escasa iluminación.
El método de enfoque pasivo suele incorporarse en cámaras de video y cámaras fotográficas digitales compactas.
Comparación de fases
El método de comparación de fases es el mejor y más antiguo sistema de enfoque pasivo. Sin embargo es un método complejo y requiere un sensor especial. La dirección del enfoque puede determinarse desde la primera medición.
El método fue empleado en el chip Visitronic de Honeywells en 1976. La primera cámara fotográfica en incluirlo fue la Konica C35-AF. El principio se basa en la triangulación de la distancia del objeto, mediante el uso de dos sensores a través de la misma lente, la distancia se determina por la diferencia de las imágenes captadas por ambos sensores. El resultado es un enfoque rápido y preciso. Debido a su alto coste y complejidad, su uso queda restringido a algunas cámaras réflex de alta gama.
Iluminación auxiliar
Para solucionar el problema de los enfoques pasivos por falta de luz, se usa una iluminación auxiliar.
La luz auxiliar suele ser roja o infrarrojos (invisible). No se trata de una iluminación homogénea, sino de la proyección sobre el motivo de un patrón de luz con líneas verticales. La ventaja de éste patrón de líneas es que posibilita el enfoque incluso en superficies planas que de por sí no presentan ningún contraste, por lo que puede usarse incluso en situaciones de iluminación suficiente. Este tipo de luz auxiliar suele encontrarse en el flash.
Un sistema más económico suele ser el de iluminar con el propio flash mediante cortos destellos de luz. La desventaja de método es que no sirve para enfocar superficies planas sino solo objetos con contraste.
Autofoco activo
El autofoco activo, funciona en dos pasos: primero se determina la distancia del objeto, posteriormente se ajusta del enfoque en función de la distancia obtenida. El autofoco activo puede funcionar en absoluta oscuridad.
Ultrasonidos
Este autofoco por ultrasonidos se incluye desde 1982 en distintas cámaras Polaroid. La ventaja es un funcionamiento extremadamente rápido pues no se realizan pruebas de enfoque. La desventaja es que no permite una elección precisa del motivo a enfocar y que no funciona a través de las lentes ni espejos pues no se trata de un sitsema óptico. Tampoco es posible el enfoque a través de un cristal (ventana, etc).
Infrarrojos
El sistema de autofoco por infrarrojos suele basarse en la triangulación. La cámara emite una luz infrarroja y analiza la luz reflejada del sujeto. Suele usarse en cámaras de película compactas como las Nikon 35TiQD, 28TiQD o Canon AF35M, así como en algunas videocámaras
"AI Servo": en este modo, mientras tengamos pulsado el botón de disparo, la cámara va corrigiendo el enfoque a medida que el objeto enfocado se mueve.
Pero cuando se están quietos, a veces nos gustaría poder enfocarles y re-encuadrar la foto antes de disparar; desgraciadamente, si tenemos la cámara en modo "AI Servo", perderemos el enfoque tan pronto como cambiemos el encuadre. ¿Qué hacer entonces? ¿Volver al modo "One shot"? Demasiado lento, necesitamos poder cambiar de un modo a otro más deprisa.
El truco consiste en usar la función personalizada CFn-4 en la posición 1: con esto lo que hacemos es mover el enfoque al botón "*". Cuando el niño está en movimiento, pulsamos el botón "*" mientras lo seguimos, y la cámara lo mantendrá enfocado hasta que disparemos; cuando está quieto, podemos enfocar pulsando "*", soltar el botón, y re-encuadrar sin perder el enfoque.
Tipos de filtros según su forma
Existen dos clases de filtros según su forma: los de rosca y los basados en porta filtros.
Los filtros de rosca se enroscan en el objetivo, pudiendo encajar varios filtros sobre un mismo objetivo. Algo esencial que necesitarás saber es el diámetro de tu objetivo, ya que cada lente tiene un diámetro, y es bastante probable que si dispones de dos o más objetivos, no coincidan en diámetro, necesitando un filtro para cada objetivo, salvo que quieras utilizarlos sosteniéndolos con la mano sobre el objetivo, para lo que te servirá el de diámetro mayor, aunque ye te decimos que este método no es demasiado práctico.
Los basados en porta filtros cuentan con una estructura (porta filtro), sobre la que se coloca el filtro, intercambiando el filtro que necesitemos en cada ocasión manteniendo la estructura.
Tipos de filtros según su uso
Según el uso que se le da a los filtros, podríamos hablar de la existencia de cinco grandes grupos: filtros protectores, filtros polarizadores, filtros de densidad neutra, de colores, y filtros de efectos especiales.
Filtros protectores
También llamados filtros UV, son los más sencillos, ya que no hacen nada con la imagen. Buscan proteger físicamente la lente de golpes, polvo, arañazos, etc. dejando pasar completamente la luz. Si son de buena calidad, prácticamente no habrá pérdida de luz.
Para este tipo de filtros hay partidarios y detractores, ya que, si bien protegen el objetivo de algunos posibles daños, los más puristas afirman que se pierde nitidez y calidad de imagen con su uso, ya que producen flares, producen difraccion con digitales, y tienen peor calidad que las lentes que componen un objetivo bueno.
Por ello, es una elección personal del usuario el disfrutar plenamente de las posibilidades del objetivo bajo riesgo de sufrir algún percance en la óptica de la cámara, o la de utilizar uno de estos filtros para proteger la lente a cambio de perder algo de luz y/o nitidez.
Filtros polarizadores
Los filtros polarizadores se caracterizan por dejar pasar únicamente la luz polarizada.
Existen dos tipos de filtros polarizadores: los lineales y los circulares. En la actualidad, lo normal es encontrar circulares, ya que los lineales impiden el correcto funcionamiento de los objetivos con autofoco.
Las principales características de los filtros polarizados son:
• la eliminación de reflejos sobre superficies no metálicas como agua y cristal, especialmente con ángulos entre 30º y 40º.
• el realce del colorido de las plantas al filtrar los reflejos azulados del cielo.
• la eliminación de luz del cielo sin nubes, tornando el azul del cielo a un tono más oscuro, con lo que las nubes blancas se realzan frente al azul del cielo. Este efecto varía en intensidad en función del ángulo respecto al sol.
Por dejar pasar únicamente ciertos tipos de luz, los colores del arco íris desaparecen a través de este tipo de filtros.
Filtros de densidad neutra
Filtran todo el espectro visible, permitiendo la reducción de la intensidad de la luz sin que se altere el color o el contraste. Mediante su uso disminuye la cantidad de luz que llega al sensor de la cámara. Utilizan distintas numeraciones según el grado en el que limitan el paso de la luz, siendo más pronunciada esta limitación a mayor número del rango.
Con estos filtros conseguimos
• reducir la intensidad de la luz
• utilizar una velocidad de obturación menor
• utilizar una apertura de diafragma mayor
Una aplicación habitual de los filtros de densidad neutra son las fotos en corrientes de agua (ríos, saltos de agua, cascadas) en las que, gracias al uso de un trípode y de tiempos de exposición prolongados, el agua aparece como una masa difusa.
También podemos conseguir menores profundidades de campo en fotografías con luz ambiente que saldrían sobreexpuestas si n el uso de estos filtros.
Filtros de colores
Utilizados principalmente en fotografía en blanco y negro, de colores amarillos, naranjas, rojos y verdes, absorben ciertos colores resaltando otros. En fotografía digital, el efecto obtenido con este tipo de filtros se puede simular bastante bien convirtiendo las fotos a blanco y negro a través del mezclador de canales, donde indicamos el uso de cada canal de color, o lo que es lo mismo, limitamos el paso de la luz de ciertos colores.
esto fue todo amigos!!!, mañana vuelvo con la 5ta parte!!, no olviden dejar su comentario
