ACONTINUACION LES EXPLICARE COMO HACER UNA FUENTE DE VOLTAJE CON UN LM317 DE 0v A 30v
Primero logico los MATERIALES:
1.-LM317
2.-2 Diodos o Si quieres puedes Usar un puente de diodos de 2 o mas ampers
3.-2 Terminales la de la entrada y la de la salida

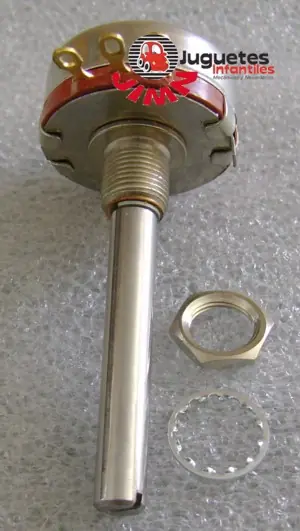

4.-1 Potenciometro de 5k
5.-1 Capacitor de 4700uF, Otro de 0.1uF, Y uno de 100uf
6.-Y una resistencia de 220 Ohms

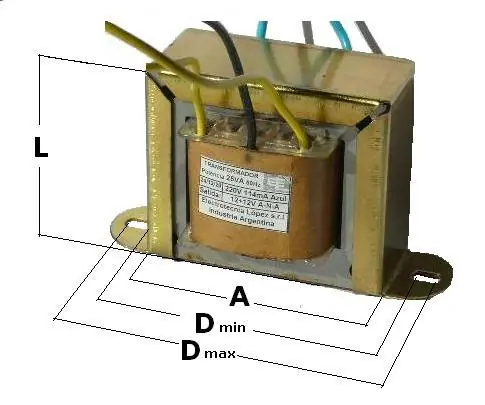

7.-1 Transformador 120 / 240V
Ahora el Circuito
1.-Primero Las terminales
2.-Luego de cada terminal positiva ponemos un diodo dejando pasar la señal positiva
3.-En la 2 pata de los diodos se puentean
4.- De la segunda pata del diodo de arriba pones el capacitor de 4700uF con la pata negativa conectada a la terminal negativa del principio y la pata positiva a la de el diodo de arriba

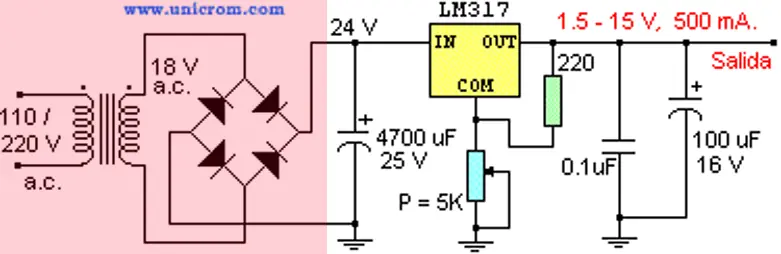

5.-Luego conectamos de donde sigue de la pata positiva del capacitor conectamos a la 3ra pata del lm317 la configuracion del circuito de la imagen no es esa es la que puse en la foto del lm317
6.-Luego Conectamos la primera pata del LM317 a la primera pata del potenciometro puenteamos las patas 2 y 3 del potenciometro y las conectamos a TIERRA (-) A la pata negativa del capacitor
7.-Luego de la primera pata del potenciometro conectamos la resistencia a la 2da pata del lm317
8.-Despues a la pata de la resistencia que conectamos al lm317 le conectamos el positivo del capacitor de 0.1uF y la negativa a tierra logico
9.- Luego conectamos la pata positiva del capacitor de 100uF a la positiva del de 0.1uF y la negativa a negativo xD
10.- La Salida positiva la tomamos de los capacitores de la pata positiva y la salida negativa Igual pero de la pata negativa logico xD
Aqui Como Hize yo mi pbc Pero en Paint!!!xD
PERO ESO SI RECUERDEN QUE SI HACEN LAS LINEAS MAS GRUESAS SE REVELA MAS RAPIDO Y MEJOR
