La función de un filtro UV es la de esterilizar el agua que pasa a través de él con los rayos ultravioletas que desprende la lámpara sin alterar los valores químicos del agua, elimina todos los microorganismos como bacterias, virus, protozoos, algas unicelulares u hongos causante de muchas enfermedades comunes de un acuario, aunque también mata bacterias beneficiosas.

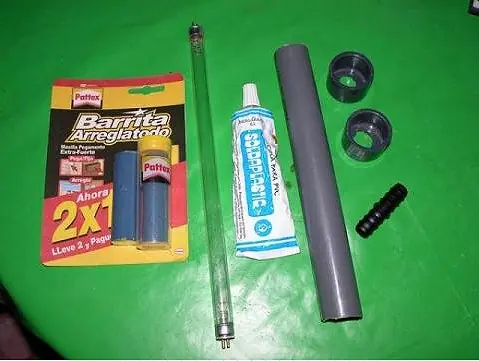

Los materiales necesarios para su fabricación son los siguientes:
- 1 Lámpara UV (en este caso de 8w).
- Unos 24 cm de tubo PVC 32 mm.
- 2 tapones para tubo de 32 mm.
- 1 conexión para empalmar manguera riego.
- 1 tubo de pegamento PVC.
- 1 epoxi.
- 1 reactancia 8 w.
- 1 cebador.
- 1 porta cebador.
- Aproximadamente 1 m. de cable de 1 ó 1.5.
- 4 clemas o bornes para las conexiones del tubo.
- 1 enchufe macho.
- Un par de bridas.
Todo muy fácil de conseguir en cualquier ferretería y la lámpara en una tienda de iluminación.
Olvidando por el momento la parte eléctrica, se comienza la instalación con los materiales de montaje del filtro como son las piezas de PVC, el tubo y los adhesivos.
Procedemos a agujerear los tapones por donde pasará el tubo UV y a medir el tubo de PVC con la lámpara, de manera que de la lámpara sobresalga por ambos lados la parte metálica y un pequeño trozo de cristal, por donde más tarde sellaremos (también se puede hacer con prensaestopas).
También realizaremos los dos orificios donde se pondrán los tubos de entrada y salida del agua al interior del filtro quedando así:
A continuación montaremos tanto los tapones de PVC como el empalmador de riego, pero antes debemos cortarlo por la mitad para sacar dos partes como se ve en la foto anterior, sería demasiado largo en caso de no cortarlo y sufriría más cuando manipulemos las mangueras de entrada o salida con el riesgo de que se despegue.
Seguidamente pasamos el tubo UV por los agujeros realizados y comprobamos que las medidas estén correctas, de estar una vez echo esto y comprobado que el tubo tiene la medida adecuada, pegamos las piezas con el adhesivo para PVC y dejamos secar unos minutos....
Se verá así:
En el siguiente paso, se procede a sellar todo con el epoxi, tanto los extremos del tubo UV, como de la entrada y salida de agua aunque estas ya han sido previamente pegadas con pegamento PVC, pero para darle más consistencia también lo aseguramos con epoxi, en la lámpara los extremos deben quedar bien sellados para evitar fugas de agua y asegurarnos de que el agua no llegue a los contactos.

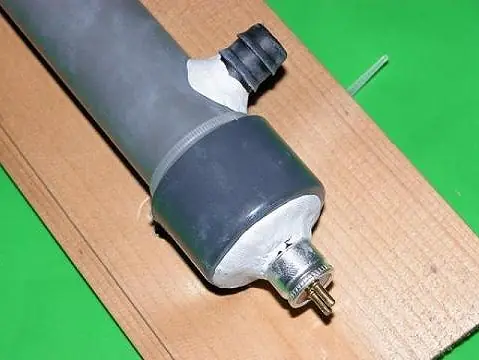

En la siguiente foto, observamos que el tubo sobresale un poco del tapón y el epoxi sella hasta el ras del casquillo metálico.
Dejamos secar todo 24 horas y después llenamos el interior de agua durante unas horas para verificar que no tenemos fugas, en caso de haberla la sellamos y dejamos secar de nuevo.
Una vez hechas las comprobaciones, se fija todo a la superficie donde donde quedará colocado, en el caso del filtro se sujeta con bridas, en el de la reactancia y el cebador con tornillos adecuados para ellos.
Con el cable y los bornes se hacen las conexiones típicas para un fluorescente.
IMPORTANTE:
En las comprobaciones del funcionamiento del tubo UV, NO SE DEBE MIRAR NUNCA DIRECTAMENTE LA LUZ QUE PROYECTA porque es sumamente perjudicial para la vista.
Tras una larga exposición, correríamos el riesgo de quedarnos ciegos, las exposiciones cortas producen un daño acumulativo y no son reversibles.

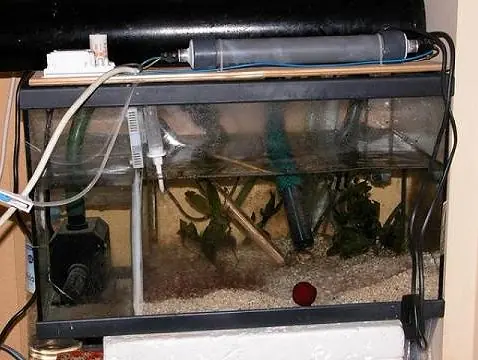

Una vez todo verificado en cuanto a fugas y funcionamiento electrico, ya lo tenemos listo para incorporarlo a nuestro sistema, bien en la salida de un filtro o tomando agua de un sump con una bomba:
El único problema de usar epoxi en vez de prensaestopas, es que al terminar la vida útil del tubo o cuando se funda la lámpara, hay que hacer un nuevo filtro, aunque el costo es mínimo porque lo más caro es el tubo UV.
