Hola Taringeros
Este este es mi primer post.
En esta primera ocación voy a mostrarles funcionando y qué materiales necesitan para armar un Multivibrador Astable con transistores NPN.
Materiales:
1 Protoboard
2 Resistencias a 1/2 watt de 1 K
2 Resistencias a 1/2 watt de 22 K
2 Transistores 2N2222
2 LED's (de cualquier color)
2 Capacitores electroliticos de 1000 microFarads a 16 volts
Unos cuantos centímetros de alambre de cobre muy delgado (como el que está dentro de los cabres Ethernet)
Fuente de poder de corriente contínua (puede ser una pila de 9 volts), en este caso utilizare como fuente los polos (+) y (-) de una salida USB (5 volts).

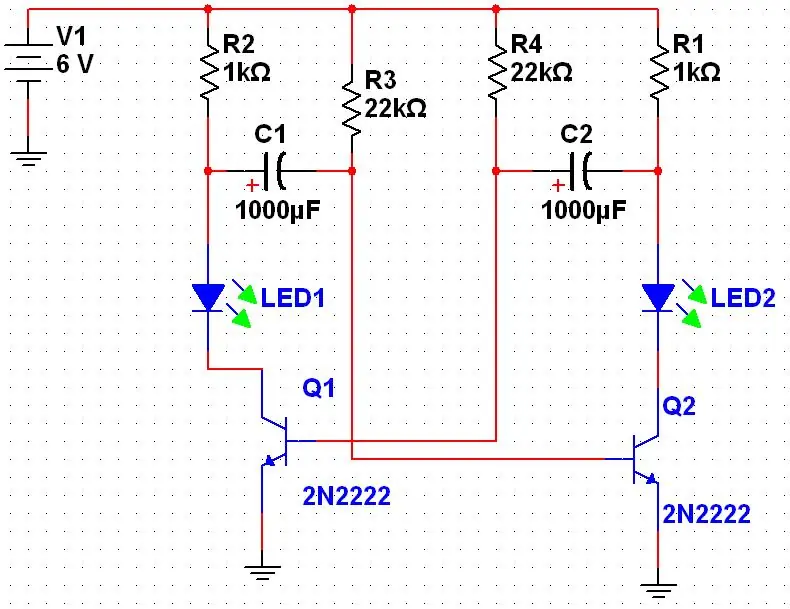

Diagrama del Multivibrador Astable:

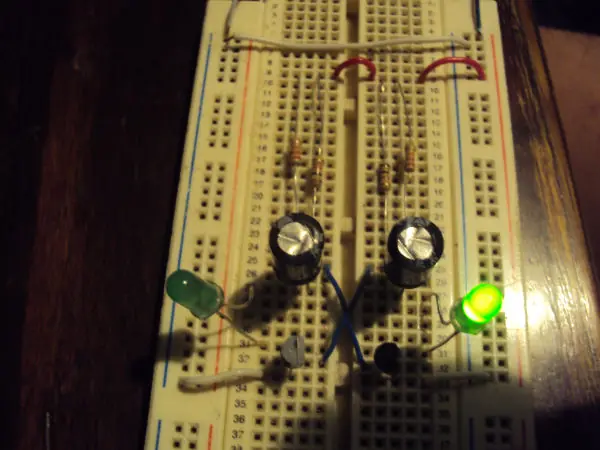

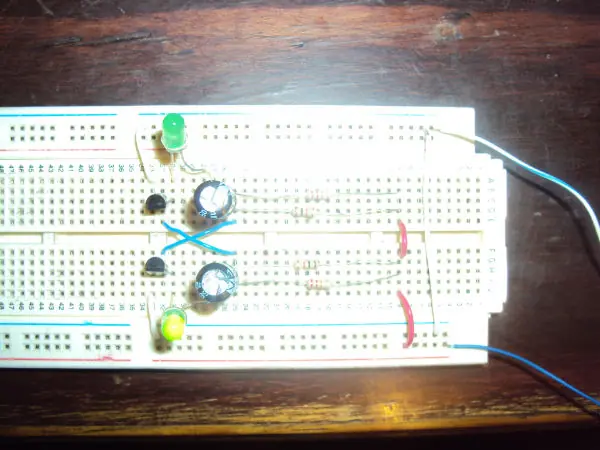

Multivibrador Astable Armado:
A continuación les dejo un video en mi canal de YouTube en donde se muestra en funcionamiento el circuito armado con el material anteriormente mencionado.
Descripción General del Multivibrador.
Definición:
Es un circuido oscilador capaz de generar una onda cuadrada; parecida a la de la siguiente imagen:
Cada pulso positivo, puede interpretarse como un "1" lógico. En este caso en lada 1 se enciende un LED.
Para variar el varor de la frecuencia, se deben variar los valores de los capacitores y de los
Muchas gracias por ver este post, y si les sirvió comenten
Agradecer no cuesta nada.
