Este post lo hago con el objetivo de enseñarle a toda la comunidad como funcionan los misiles aire - aire usados en el combate aereo de la actualidad
al final encontraras algunos videos para que los veas en accion !
MISILES AIRE - AIRE
Un misile aire - aire abreviado AAM ( siglas en ingles apra air to air missile )es un misil diseñado para ser lanzado desde una aeronave y destruit a una aeronave enemiga. Estos son usualmente divididos en dos grupos, los que son usados a distancias entre 10 a 15 millas que son los WVR ( siglas en ingles de within visual range - en rango visual ) usualmente de guia infraroja ( buscan la imagen infraroja, el calor emitido por otra aeronave ) y los de tipo BVR ( en ingles beyond visual range - fuera del alcance visual ) que son los misiles de medio a largo alcance que usualmente depende de la guia asociada a la tecnologia del radar y muchas veces usando actualizaciones en fases iniciales por parte de la aeronave que lo lanzo o navegacion inercial ( INS - inertial navigation system).
Ahora explicare cada uno de lso metodos de guia y dando ejemplo de cada una.
Guia por radar
Se dividen en dos tipos: de guia activa de radar ARH ( active radar homing ) y guia de radar semiactiva SARH ( Semi active radar homing ). Estos pueden ser evadidos con la ayuda de maniobras fuertes para romper su "blocaje" ( que dejen de seguir a su avion objetivo ), usar chaff ( pequeños pedacitos de metal que cuando son lanzados forman una pequeña nube que el misil puede confundir con el objetivo ) y ECM - contramedidas electronicas ( por sus siglas en ingles electronic counter-mesures).
Misiles SARH - semi activos
Este es el sistema de guia por radar mas antiguo y quizas el mas comun para misiles de medio - largo alcance, el nombre indica semi-activo pues el misil en si es un detector pasivo ( no emite ) de señales de radar creadas por algun medio externo en el caso de un misil A/A por radar del avion que lo lanzo. La desventaja de etos misiles es que suelen ser afectados con mas facilidad por cualquier tipo de contramedida con mas facilidad que un misil de guia ARH aunque los de ultima generacion se han vuelto mas fuertes en este sentido.
El codigo NATO para un misil de este tipo es FOX-1
Ejemplos de misiles con SARH
El mas conocido es el AIM-7 SPARROW de propulsion solida aparecio en vietnam portado por los F-4, las versiones iniciales de este misil probaron ser ampliamente inefectivas por fallas mecanicas o en su guia lo que daba solo un 10% de posibilidades de obtener un lanzamiento exitoso, aunque demostro mas tarde con los F-15 israelies en versiones mas nuevas su capacidad en combate siendo un misil altamente efectivo, se atribuyen derribos de MIG-21,MIG-23 y MIG-29A .
Portadores:
* F-4 Phantom II
* F-15 Eagle
* F-16 Fighting Falcon
* F-14 Tomcat
* F/A-18 Hornet
* JA-37 Viggen
* F-104S Starfighter
* Tornado F.3 ADV
* F/A-18E/F Super Hornet
* Mitsubishi F-2
Peso: 230Kgs - Largo: 3.7 metros -velocidad: versiones A/B Mach 2.5 posteriores Mach 4 - Rango operacional de 32 a 50 Kms
El vympel R23/24 R -designacion NATO AA-7 APEX fue la respuesta sovietica de un misil SARH efectivo, se uso con los MIG-23 y estuvo en servicio con rusia hasta el retiro del ultimo MIG-23 en 1997. Probo ser efectivo despues de varias bajas confirmadas de pilotos de MIG-23 contra otros blancos.Se ha confirmado que ha derribado cazas F-16 y los archivos sovieticos señalan derribos de 3 F-15 que israel se niega a confirmar.
Portadores:
Solo el MIG-23
Peso: 240Kgs - Largo: 4.5 Metros - velocidad: Mach 3 - Rango operacional: 35Kms R-23R - 50 Kms R-24R
EL vympel R-27R/ER -designacion NATO AA-10 ALAMO Fue la respuesta sovietica a las mejoras en alcance y tecnologia de los misiles guiados estadounidenses.
Portadores:
*MiG-23-98 ( actualizacion del radar del MIG 23 para usar otros misiles com oel R-27)
*Su-27 Flanker
*MIG-29 Fulcrum
Peso: 253 Kgs - Largo: 4.08 Metros - velocidad: Mach 4.5- Rango operacional: entre 50 a 70 Kms
El vympel R-33 -designacion NATO AA-9 AmosSimilar al AIM-54 phoenix estadounidense fue diiseñado para interceptar blancos a larga distancia y a grandes alturas el R-33 es una de las mejores armas del interceptor MIG-31 Foxhound dandole a este un alcance increible en el combate aereo moderno y 4 pueden ser guiados al mismo tiempo gracias a poderoso radar del MIG-31.
Portadores:
Solo el MIG-31
Peso: 490 Kgs - Largo: 4.15 Metros - velocidad: Mach 4.5 - Rango operacional: 230 Kms
Misiles ARH- activos
Es un metodo de guia de misiles en el cual un misil guiado posee un transceptor ( dispositivo que puede emitir y recivir señales ) como lo es un radar, que le permiten a este encontrar su blanco de forma autonoma, en los principios de su vuelo es guiado por el avion lanzador y a mitad del vuelo o en su fase terminal se vuelve activo, es decir, se independiza de cualquier medio de guia por parte de la aeronave que lo lanza poseen cualidades de " disparar y olvidar " es decir que pueden ser disparados y no necesitan de la guia de la aeronave que lo utilizo, ademas son mas resistentes a las contramedidas y mas precisos aumentando las probabilidades de una victoria.
El codigo NATO para este tipo de misiles es FOX-3
Ejemplos de misiles con ARH
El Raytheon/Hughes AIM-54 PHOENIX es un misil de guia activa de largo alcance diseñado inicialmente para la version naval del F-111 ( cancelada ) pero que termino en servicio con el mitico F-14 TOMCAT estadounidense manteniendo su mision de proteccion de la flota naval contra aeronaves y misiles de crucero.Termino su servicio con los Estados Unidos junto a su portador el F-14 el 22 de septiembre de 2006, aunque aun se encuentran en servicio con los F-14 iranies aunque muchos dudan que aun esten en condiciones operativas.Los iranies aforman haber derribado entre 50 a 60 aviones usando el AIM-54 PHOENIX.
Portadores:
Solo el F-14
Peso: 470 Kgs - Largo: 4 Metros - Velocidad: Mach 5 - Rango operacional: 184 Kms
El Raytheon AIM-120 AMRAAM siglas en ingles de Advanced medium range air to air missile estadounidense es quizas el mas conocido de los ARH, es en si un avance tecnologico del AIM-7 SPARROW pero con un radar para darle guia activa, tecnologia desarrollada para el AIM-54 PHOENIX estadounidense. Se ha convertido en un ode los misiles A/A mas temidos y conocidos del combate aereo moderno, en su haber se encuentran derribos de MIG-23, MIG-25, MIG-29
Portadores:
* AV-8B+ Harrier II
* BAE Sea Harrier
* Eurofighter Typhoon
* F-4 Phantom II
* F-14 Tomcat
* F-15 Eagle
* F-15E Strike Eagle
* F-16 Fighting Falcon
* F/A-18 Hornet
* F/A-18E/F Super Hornet
* F-22 Raptor
* F-5S/T
* Panavia Tornado ADV
* JA 37 Viggen
* JAS 39 Gripen
Peso: 152Kgs - Largo: 3.66 Metros - Velocidad: Mach 4 - Rango operacional: 50 Kms
El Vympel R-77/RVV-AE - designacion NATO AA-12 Adder Es la respuesta rusa a los avances estado unidenses en materia de misiles A/A, los estadounidenses le apodan el " AMRAAMSKI " por ser la contraparte del AIM-120 AMRAAM, aunque de momento se meustra superior al AIM-120 AMRAAM en rango, esto debido basicamente a que contiene mas combustible, se puede apreciar en su mayor peso.
Portadores:
*Mikoyan MiG-21-93/Lance/Bison ( version modificada con nueva avionica )
*Mikoyan MiG-29
*Mikoyan MiG-31
*Mikoyan MiG-35
*Sukhoi Su-27
*Sukhoi Su-30
*Sukhoi Su-34
*Sukhoi Su-35
Peso: 175Kgs - largo: 3.60 Metros - Velocidad: Macha 4.5 - Rango operacional: entre 50 a 60 Kms
Las ultimass versiones de misiles SARH y ARH( como el AIM-120, R-27, R77 etc...) son capaces de entrar en modo HOJ( Home on Jam ) lo que les permite acercarse e impactar en forma pasiva a cualquier aeronave que se encuentre usando ECM contra radares aereos.
Guia por infrarojo
Es un metodo de guia de misiles pasiva ( que no emite ninguna radiacion, las detecta ) que dirige al misil contra el calor generado por una aeronave enemiga, son usualmente de corto alcance WVR ( aunque versiones del R23/24 y del R27 han sifo adaptadas con buscadores de calor convirtiendolos en misiles ideales para atacar blancos por la espalda o lateral a la aeronave que los lanza de forma silenciosa )son en su mayoria altamente maniobrables para poder alcanzar a un avion girando a varias Gs en un combate cercano, su principal problema es que pueden ser facilmente engañados con Bengalas que confunden su cabeza buscadora. Para maximizar su efectividad muchos son enfriados con compuestos quimicos como el nitrogeno liquido para hacerlos mas sensibles al calor. En los ultimos 25 años el 90% de las perdidas de aeronaves estadounidenses se deben a misiles de guia infraroja.
El codigo NATO para un misil de este tipo es FOX-2
Los maximos exponentes actuales son:
El Raytheon AIM-9 SIDEWINDER Es un misil de corto alcance con una larga carrera en la fuerza aerea estadounidense y en varias otras alrededor del mundo, las priemras versiones del sidewinder entraron en servicio en 1956 y eran poco efectivas pero fue evolucionando poco a poco hasta lleagar a laversion "L" que le eprmiti otener capacidad "todo aspecto" es decir que no necesariamente tenia que estar en la cola del bandido para obtener su firma de calor y un lanzamiento efectivol, la version mas neuva del sidewinder hasta el momento es la X que incorpora varias mejoras a su buscador y empuje vectorial para maximizar su maniobrabilidad. Es uno de lso pioneros de los misiles A/A y quizas el ams importante en la historia de estos, se le acreditan 270 victorias en todo el mundo.
Portadores: Tantos aviones gringos como te puedas imaginar incluso helicoperos
*F-4
*F-5
*F-104
*F-14
*F-15
*F-16
*F/A-18
entre otros ...
Imagenes del sidewinder, notese su evolucion.
Prototipo, sidewinder I 1953
AIM-9X actual
Peso:86 Kgs - Largo: 2.85 Metros - Velocidad: Mach 2.5 - Rango operacional: entre 1 a 18 Kms
El Vympel R73 -designacion NATO AA-11 ARCHER es un misil de guia infraroja de corto alcance diseñado por Rusia para proveer un misil de de corto alcance de guia infraroja de ultima generacion para sus cazas mas neuvos como la gama de Sukhois Flakers o el MIG-29, fue puesto en servicio en 1982, su maniobrabilidad gracias a su empuje vectorial alerto a los occidentales quienes comenzaron a modificar el AIM-9 hasta su version actual para poder hacer frente a las increibles capacidades de este misil. Fue en si el priemr misil de guia IR de ultima generacion.
Portadores:
*MiG-23-98
*MiG-29
*MiG-31
*MiG-35
*Sukhoi Su-24
*Su-27
*Su-30
*Su-33
*Su-35
*Su-34
*Mil Mi-24
*Mil Mi-28
*Kamov Ka-50
Peso: 105 Kgs - Largo: 2.9 metros - Velocidad: Mach 2.5 - Rango operacional: de 1 a 20 kms
BUENO CON ESTO TERMINO ESTE POST ESPERO QUE LES HALLA GUSTADO !!!
Por favor dejame un comentario!!!
Ahora algunas imagenes y videos interesantes
La cabeza bsucadora de un AIM-9X
Mas de uno penso ¿ que es eso que tiene el R77 en vez de aletas ?

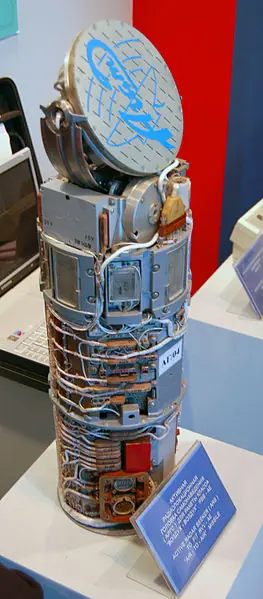

El radar de un R77
Radar del AIM-120
El buscador de un AIM-7
Un MIG-29 derriba un UAV de georgia con un R-73
Pqueño vid del AIM-120
Disparo de prueba de un R-77
Pruebas del AIM-9X RECOMENDADO
