Generador de Onda Cuadrada

Este dispositivo electrónico tiene la función principal de generar una señal cuadrada. A este tipo de circuitos se les llama osciladores, para este documento se utilizara un oscilador de onda cuadrada básico y totalmente funcional.

El principio de operación de este circuito esta basado en la carga y descarga de un capacitor, y las resistencias R2 y R3 que son necesarias para crear un comparador con histéresis.

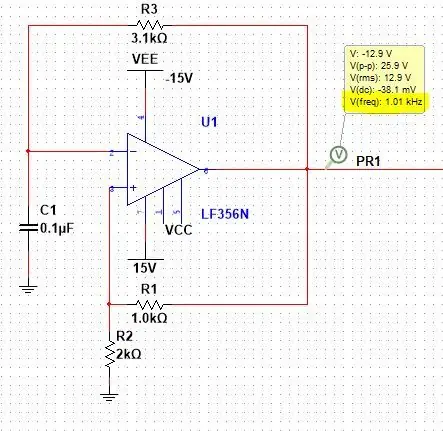

El siguiente diagrama corresponde al oscilador de onda cuadrada



La siguiente ecuación es para poder obtener la frecuencia deseada a la salida de nuestro oscilador.


 Ejemplo: generador de onda cuadrada de 1 kHz

Lo principal para diseñar el generador de onda cuadrada es fijar los valores de resistencias y el valor del capacitor. siempre se debe escoger un valor para el capacitor que este en venta en el mercado, esto para facilitar la obtención del capacitor. Para este ejemplo se escogió un capacitor de 0.1uF

Para la resistencia R2 se le dará un valor de 1KΩ  y a R3 se le dará un valor de 2KΩ

igualando la ecuación anterior a la frecuencia deseada q es de 1 kHz se puede despejar R1 que dio un valor de R1 = 3.106 kΩ se puede tomar 3.1 kΩ como valor comercial.





De esta manera se puede realizar un oscilador de onda cuadrada con la frecuencia deseada.

Es muy importante utilizar el amplificar operacional LF356 porque este tiene un slew rate alto y nos permite trabajar a altas frecuencias y tiene otras características de impedancia y demás que hace ver nuestra onda cuadrada mas fina en comparación con un 741 u otro les dejo el link.
