Maqueta caminante republicano AT-TE escala 1:18 (3 ¾”)
Aquí les quiero mostrar lo que fue el segundo modelo a escala que construí, se trata del caminante republicano AT-TE (de las siglas en ingles All Terrain Tactical Enforcer ). Esta vez construido en escala 1:18 o 3 ¾” que es la escala de los muñecos pequeños de la famosa colección de Star Wars.
Cuando vi el ep2 "El ataque de los Clones" en el cine quedé maravillado con las escenas finales que muestran el inicio de las guerras clon con la llamada batalla de Geonosis, cuando un gran grupo de jedis es rescatado por tropas de clones del recién creado ejercito de la republica, y que luego se convertirían en los famosos stormtroopers vistos en la trilogía clásica ....esas eran las míticas guerras clon a las que se refería el viejo Obi Wan (Ben) Kenobi mientras le contaba a Luke sobre el oscuro destino de su padre Anakin Skywalker ….
.....¿acaso no tenían, al igual que yo (bueno al menos los fans de Star Wars) una gran curiosidad por saber cómo serian las guerras clon desde la primera vez que vieron "A New Hope" siendo niños?....bueno pues estas escenas eran el inicio de esa mítica guerra, la batalla de Geonosis…
¡las escenas de guerra son increíbles!... las armas que se ven allí son una locura absoluta.....todo un clímax creativo para los que nos gusta el diseño…………y por supuesto uno de los vehículos que mas me gustaron de esas escenas fueron los caminantes AT-TE,…eran todo un flashback a las escenas de la batalla de Hoth con los famosos caminantes AT-AT,…. al gustarme el diseño y las maquetas ¿Cómo reprimir las ganas de tener algún vehículo o arma de esas escenas? ….entonces ¿por qué no intentar hacer un AT-TE en juguete? ……además sabiendo que son como los padres de los ultra clásicos AT-AT fue demasiado tentador como para no tenerlo en la colección....
AT-TE (Armored Transport Tactical Enforcer) ep 2, 3 y serie CloneWars
Aquí una descripción gracias al Wikipedia:
Características:
Afiliación: República Galáctica e Imperio Galáctico.
Manufactura: Rothana Heavy Engineering.
Tamaño: 5,02 metros de altura.
Armamento: 6 torretas láser, 1 cañón pesado.
Los AT-TE (All Terrain Tactical Enforcer) son vehículos militares en el universo ficticio de la saga Star Wars. Son unos tanques con rasgos zoomorfos, que fueron usados por la República galáctica en las Guerras Clon. Estaban compuestos por un cuerpo aplanado que llevaba en su interior los motores y una gran cantidad de tropas clon. En su parte frontal estaba la cabina y las armas. En su "lomo" había un enorme cañón pesado que era manejado por un artillero desde el exterior. Los AT-TE tenían seis patas de baja altura que daban una estabilidad sorprendente al vehículo. Estas armas de destrucción estuvieron presentes en Geonosis y Muunilinst, así como en muchos otros planetas.
Cuando la República se convirtió en el Imperio, los AT-TE siguieron usándose, incluyendo algunos diseños de carga.
Obtenido de http://es.wikipedia.org/wiki/AT-TE
AT-AT (Armored Transport All Terrain) visto en "El Imperio Contraataca" batalla de Hoth Ep5
y bueno realmente era algo que soñaba tener en mi colección......cuando construí este vehículo Hasbro aun no lanzaba su versión en 3 ¾”, no existía en juguete, al menos no en esa escala.

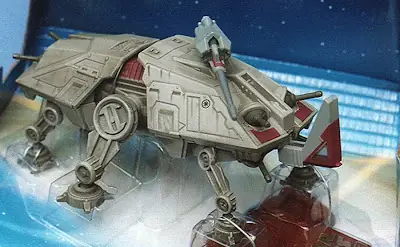

Version coleccion Action Fleet

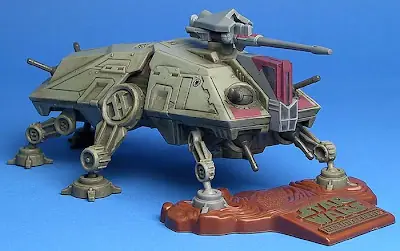

Version coleccion Hasbro 3 3/4"
Definitivamente al ser juguetes nunca llegan a ser iguales al vehículo visto en pantalla (salvo muy fantásticas excepciones) por cuestiones de costo de producción, tamaño y costo final al público y que son totalmente comprensibles al ser productos de producción y venta masiva, así que era un doble motivo para construirlo…
Fue entonces y por todo lo dicho que decidí construir mi propio AT-TE escala 1:18 o 3 3/4" a mi manera y tratando de que sea lo más parecido posible al que se ve en las escenas de la batalla de Geonosis en el ep2...
.........desde que terminé de construir la maqueta de Cloud City, ya tenía la idea de construir un AT-TE a la escala de los muñecos de la colección ....inmediatamente me puse a buscar información para construirlo a escala 1:18 y que tenga una apariencia muy cercana al vehículo real.....y digo muy cercana y no exacta, ya que como comprenderán las figuras de Hasbro, por ser ante todo juguetes, no están exactamente en una escala conocida ...algunos son más altos y otros más anchos de lo que deberían ser en 1:18 que es la escala conocida más aproximada al tamaño 3 ¾”....así que el vehículo esta en 1:18 pero hay alguna otras partes en 1:19 e inclusive en 1:20 y otras a puro ojímetro….
me pasé varios meses buscando datos técnicos y vistas de todos los ángulos posibles...y le hice muchísimas capturas al dvd para sacar la mayor información......por supuesto no conseguí toda la información detallada (como paso en la maqueta de Cloud City - Bespin....) entonces tuve que diseñar algunas piezas en base al criterio lógico.....
De hecho la construcción de la maqueta de Cloud City fue todo un experimento/aprendizaje para mí acerca de uso de materiales, pinturas, uso de escala correcta, etc ... y con muchos errores por doquier, de hecho la maqueta del AT-TE también lo es con muchos aciertos y errores..... fué todo un nuevo reto que me servirá para las futuras maquetas que tengo en mente......así que, considero que sigo en constante aprendizaje....
...luego de todo mi periodo de indagación comencé a diseñar los planos de la maqueta y es eso lo primero que quiero mostrarles.......usando las fotos de referencia y unos planos previos que encontré por allí, los primeros dibujos en Autocad quedaron así...
....esos planos en realidad tampoco llegan a ser exactos con respecto al modelo final que ustedes verán.... tiene leves diferencias y ajustes que tuve que ir decidiendo a medida que avanzaba con la construcción en físico, es el inconveniente de las maquetas tipo scratch, hay mil errores de escala e interpretación, ajustes por doquier y tienes que resolverlos sobre la marcha....
Iniciando el armado de la maqueta del AT-TE Walker escala 1:18
Al igual que la maqueta de Cloud City, el proceso de construcción de la maqueta del AT-TE tuvo muy poco registro, existen muy pocas fotos y me es imposible hacer un “paso a paso” como en la maqueta del Executor en que si me preocupe por registrar cada avance de la construcción, como explique antes apenas termine la maqueta de Cloud City empecé con esta y por ese entonces no tenía la intensión de registrar todo. Aquí estoy utilizando Triplay para armar la maqueta, en ese momento no se me ocurría utilizar trupán o plástico como ahora…
Aquí les muestro primero una imagen con uno de los esquemas impresos que utilice para la construcción y un par de fotos...( si pues, tengo solo dos...ta mare....) donde el AT-TE ya planteado.

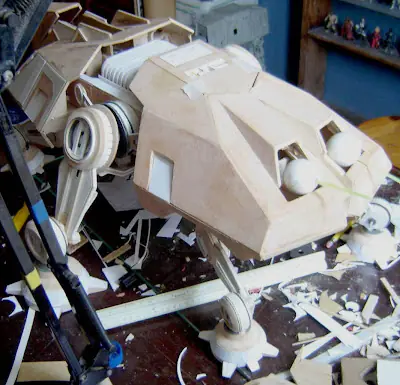

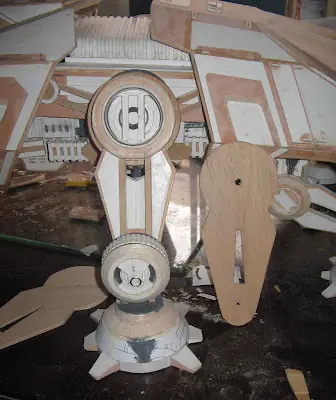

Allí pueden ver la estructura básica armada en triplay y las patas centrales ya cortadas también en triplay......creo que no es difícil apreciar como planteé la estructura interna consiste básicamente en 3 piezas unidas y articuladas por un eje hecho en tubo de pvc para permitir que el cuerpo se mueva hacia los costado a modo de oruga..........claro, no sin antes ponerle preservante, mata bichos y todo lo que pude para evitar que se destruya con el tiempo a parte que iba a ir pintado con esmalte sintético por dentro para sellarlo...
La superficie externa fue luego masillada... (con masilla para madera) para darle el acabado final y evitar esa textura natural de la madera que le quita realismo.......las patas centrales se sostienen por dentro a través de un tubo de PVC de 2" que atraviesa el cuerpo central para darle mayor rigidez ya que prácticamente esta es la que sostiene todo el peso del vehículo....
Sodimac fué mi segundo hogar por varios meses.....es increíble la cantidad de piezas que pude conseguir allí.....

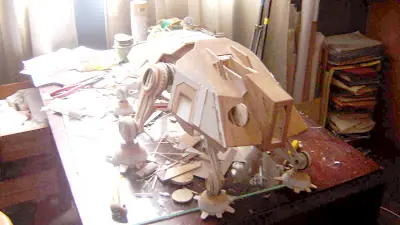

La maqueta del AT-TE wallker StarWars ep2… avanzando la construccion…

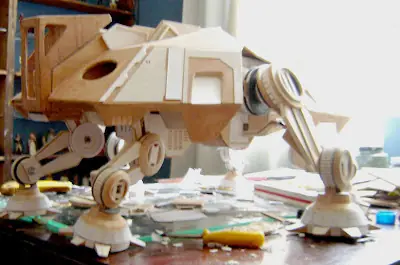

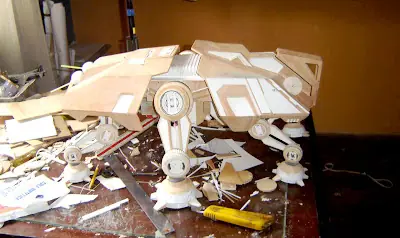

Aquí verán lo que fué la siguiente etapa de construcción del caminate republicano AT-TE ..........................................lo siguiente era darle a la superficie el efecto de paneles superpuestos (osea paneles en alto relieve sobre la superficie) y esto lo logré pegándole pedazos de cartón maqueta que me daban los diversos espesores de los paneles de acuerdo a lo observado en las fotos del vehículo original...
aqui tambien pueden ver que ya está tapado el cuerpo central articulado con el efecto de "pliegues" en la superficie.....logrado también con tiras de cartón maqueta .....
En una de la fotos pueden ver como logré construir los 6 cañones en este caso la foto muestra los cañones posteriores........están hechos con bolas de technopor, palitos de plástico sacados de los chupetes, y armellas (de esas que se usan para colgar cordeles en la pared o en el techo) y mucha paciencia. ……aquí les muestro el proceso de armado en dibujos...
Bueno el proceso fué mas o menos así.. ...es una esfera de technopor de 2" de diámetro cortada en cuatro partes ( de esa forma aprovecho para hacer también el efecto de ranuras que tienen los cañones del vehículo )..en el centro mismo de la bola hice un hueco con la forma de la armella que irá por dentro, luego pego las cuatro partes de la bola atrapando la armella dentro y procurando que se queden marcada las ranuras…..y así la armella funciona como articulación para el movimiento vertical de los cañones; el movimiento horizontal es logrado al atornillar la armella a la base del cañón en la estructura de madera del vehículo........de esa forma logro el movimiento de los cañones en todos los sentidos tal y como lo tendría el vehículo original....(para los 6 cañones el proceso es el mismo solo que los delanteros eran ligeramente mas grandes para lo cual tuve que rellenarlos con un poco de madera balsa y así lograr el diámetro correcto... ).

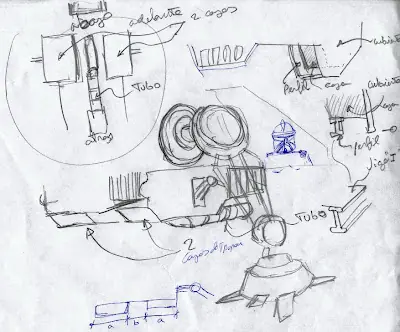

Mis bocetos de la maqueta del AT-TE walker - Star Wars.
Me pareció que podría ser interesante para ustedes ver los bocetos y apuntes a mano que utilicé para la construcción del caminante AT-TE ….. claro,... los dibujos no son para nada impresionantes, son bastante rápidos y son solo de trabajo en donde la estética del dibujo en si fue lo último en lo que pensé,… son solo dibujos para visualizar ciertos aspectos que eran difícil de ver en los planos,…. pero que fueron una parte muy importante del proceso de construcción....

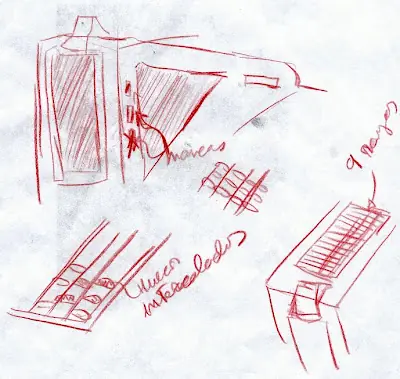

Aquí pueden ver el diseño de la tapa de la cabina delantera ...donde irán dos clones sentados.... el conductor delante y detrás de él ..el encargado de la logística y el periscopio del vehículo ...pueden ver también un detalle de la cobertura del cañón principal, en donde la geometría de la pieza era medio complicada para verlo en 2 dimensiones y los cañones traseros....algunos detalles los planteaba en escala 1:50 y con escalímetro lo pasaba a la escala 1:18 o 1:19 ..solo por una cuestión de comodidad a la hora de ver el vehículo en su totalidad

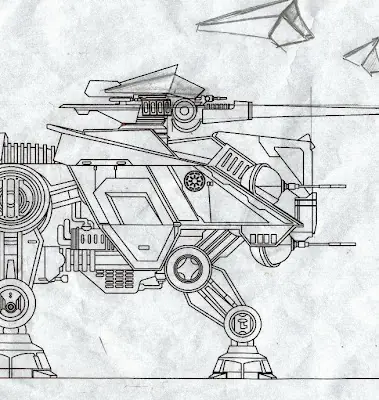

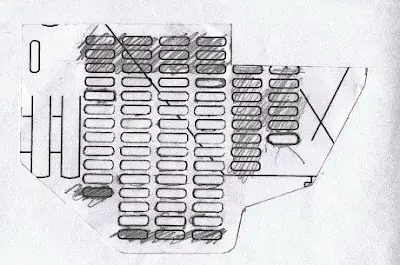

Hice también una vista de planta del vehículo que fue la que usé para plantear la estructura interna del AT-TE

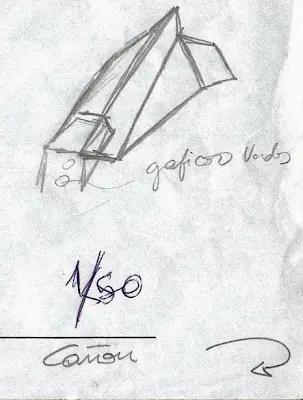

También les muestro un detalle de una pieza de la parte baja del vehículo...hay detalles de la pata central (la más grande y fija que sostiene todo el peso del vehículo)...y apuntes de como tendría que ser toda la parte de abajo del vehículo ....... nunca conseguí imágenes de ese lado.......usando imágenes de costado y capturas del dvd tuve que interpretar todo ese sector para quede lo más parecido posible.....

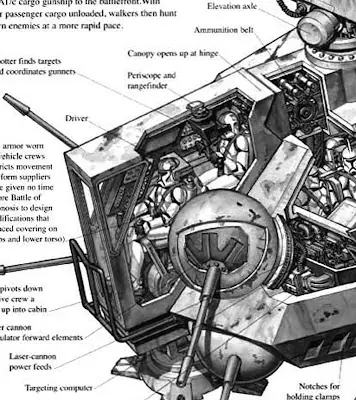

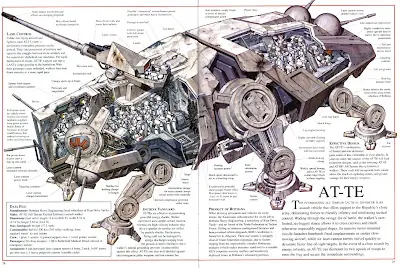

Finalmente les muestro una imagen sacada del libro “Incredible Cross Sections” Ep2 (hay un libro por cada episodio) y que muestra algunos vehículos de la saga como cortados o destapados mostrando las partes internas y la distribución de las naves y vehículos…me sirvió mucho para alucinar la estructura básica del vehículo..

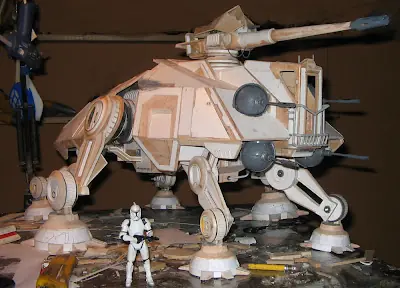

El modelado de la maqueta del AT-TE está listo… Starwars ep2

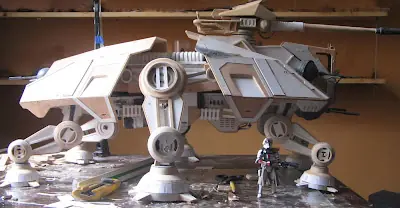

Ahora ven en las fotos que la maqueta ya tiene todos los paneles y partes completas...lo único que le faltaba era la pintura para darle el acabado final....
Aquí está el vehículo junto a un muñeco de la colección regular de Hasbro de la escala 3 ¾” o en escala 1:18 (aprox 10 cm. de alto) que es la escala en la que esta construido el AT-TE, esto para que se hagan una idea del tamaño del vehículo…

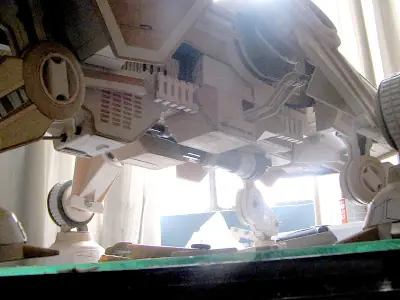

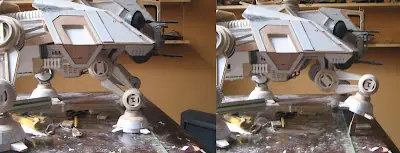

Aquí pueden ver también el funcionamiento de las articulaciones, lo logre poniéndole una especie de “pines” que agarran las patas en la posición que quiero y ajustados con pequeñas tuercas (que a su vez son los ejes de la articulación de las patas) mantienen la postura en el lugar que quiero o la cambio cuando quiero cambiar la pose, de esa forma con la tuerca también mantienen la firmeza para sostener el peso del vehículo…
No sé si se nota pero por allí se pueden ver muchas piezas que utilice para construir mi maqueta todos sacados de objetos comunes...por ejemplo,...la punta del cañón principal es la punta de un embudo de cocina (claro cortado y ajustado para tenga el tamaño correcto)... todas estas piezas una vez pintadas y mezcladas convenientemente con otras pequeñas piezas ...funcionan de forma increíble y parecen piezas reales de maquinas, le dan una apariencia limpia de fabrica que se ajusta más al vehículo original y ayudan a crear la ilusión ...( claro también tuve mucha suerte que sean exactamente del tamaño adecuado para la escala del vehículo, aunque eso también depende de que seas muy curioso y le des la vuelta a los objetos buscándole la forma y la manera de utilizarlas a tu favor .... es una de las cosas más importantes en la que consiste la técnica del Scratchbuliding
Espero les guste la actualización y sigan visitando,…… hasta el siguiente post de la maqueta.
Mas de la construccion de la maqueta del AT-TE walker 1:18 starwars … cañones y detalles..

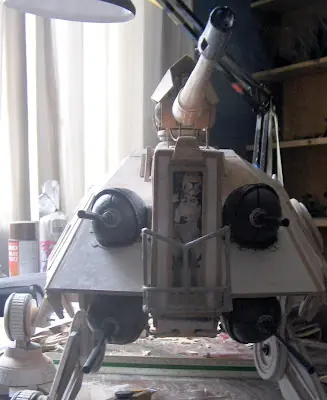

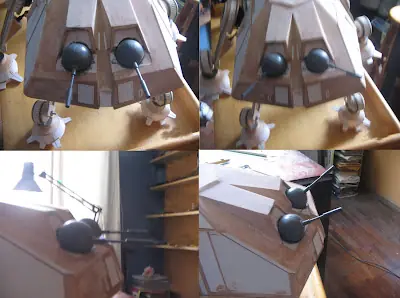

Creo que el título lo dice todo hoy les mostrare los cañones, osea me refiero la forma en que se articulan y algunos detalles que no mostré en el post anterior más específicamente las parte de abajo del vehículo donde hay unos detalles que prácticamente tuve que interpretar ya que nunca tuve vistas de ese lado…..
Al igual que el resto de la maqueta esta logrado con pates muy inusuales como tapitas de lapicero, tubos de PVC y ¿a que no adivinan donde puse una tapa de pegamento UHU?....y más piezas de trastes de mi casa (¿comenté que los 6 cañones del at-te son palitos de chupetes picolines? Juja jaa a a aa ajka ja aa) …
Aquí un zoom del cañón principal con el artillero (un muñequito de la colección Hasbro 3 3/4”) sentado en su puesto … así es como debe verse sentado finalmente….
Aquí ven una vista de planta (si hay algún colega arquitecto por aquí sabrá a qué me refiero) donde muestro el modo en que puede girar el cañón principal del artillero del AT, gira 360 grados (maldición no encontré el puntito del símbolo de grados en este teclado en ingles) ….
Últimos detalles de la construcción de la maqueta star wars AT-TE Walker 1:18
les mostrare la cabina del caminante republicano, básicamente los asientos que van al interior de la cabina del vehículo con capacidad para 2 muñecos de la colección Hasbro 3 ¾”, y la forma en que se abre y cierra toda la cabina para permitir la colocación de los muñecos.
Cuando comencé a diseñar esta maqueta en el mercado de juguetes solo existía el vehículo AT-TE en su versión Action Fleet, que es una línea de vehículos de Hasbro que lanzo vehículos y naves de la saga de Star Wars (que luego se amplió a otras series y películas dado el éxito de la línea de juguetes) en escalas pequeñas de no más de 12 o 15 cmts. de largo, fue muy popular y mucha gente los colecciona hasta la actualidad. Me parece que ya no se producen, la verdad le perdí la vista ya que prefiero coleccionar muñecos de la línea clásica 3 3/4”, aunque hay muchos que si desearía comprar……. son excelentes.
En fin, el hecho es que ese AT-TE Action Fleet me parecía lo máximo!.. Me encantaba el tamaño (creo que mide algo de 12 cmts de largo) y me parecía mostro la forma en que todo el cuerpo se articula, al estar compuesto de 3 piezas unidos una a la siguiente por una especie de “pivot” que permite un movimiento de forma horizontal cual oruga.
Otro detalle que me encantaba del vehículo era la forma en que podía abrirse la cabina del conductor del tanque por medio de una especie de bisagra, que hacía que se destape la cabina empujándola hacia adelante, más o menos como los tractores de construcción…. Genial….
............aunque luego que construí mi AT-TE veo que el juguetito de Action Fleet tiene errores de escultura por todos lados…. Pero igual me sigue pareciendo muy buen juguete
Fue entonces que al tener la idea de mi versión del AT-TE tomé en consideración esos detalles que me encantaron del vehículo, la articulación de todo el cuerpo de forma horizontal y el detalle de la apertura de la cabina del conductor, para reproducirlos en mi AT-TE…

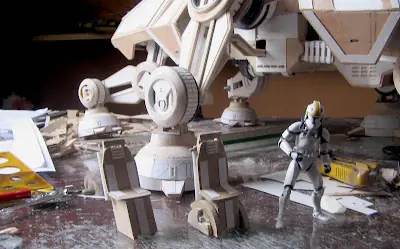

Ahora si lo que quería mostrar, los asientos del AT-TE, que como ven son 2 el de adelante para un conductor y el de atrás para un encargado de los sistemas de radares y sistemas del vehículo tal y como lo vi en INCREDIBLE CROSS SECTIONS del ep2 ..
Me pareció lo máximo poder ver el detalle de la cabina del vehículo, y pues esculpí los 2 asientos con trupán y piecitas de plástico de una antigua maqueta que nunca termine de construir bien de un avión Harrier ingles…. En la foto pueden ver los 2 asientos antes de pegarlos al vehículo junto a un clon trooper de Hasbro para que comparen los tamaños y escala, tuve que adaptar los tamaños de los asientos por que al ser juguetes, los personajes no están exactamente en escala 1:18…siempre difiere un poco y hay que usar el ojímetro…
El asiento delantero tuve que hacerlo reclinable hacia adelante para permitir el acomodar el muñeco que iría en el asiento trasero tal y como un escarabajo de Volskwagen (je jeje), le esculpí también un par de palancas para el conductor y algunos detalles en las paredes de la cabina para que asemeje pantallas y sistemas propios del interior de un vehículo militar.
Lo siguiente era reproducir la forma en que a través de una bisagra se abre la cabina del conductor de la tanque que al igual que en el AT-TE versión Action Fleet es hacia adelante por intermedio de efectivamente una bisagra de una antigua puertita de un mueble que camufle en el vehículo…

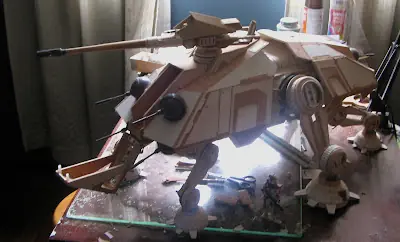

Maqueta AT-TE walker starWars escala 1:18…… terminada

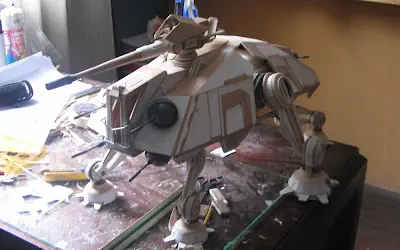

Sin más les muestro las primeras fotos de la maqueta del AT-TE walker republicano terminado
En próximos post estaré publicando el resto de fotos, como siempre saque muchas fotos desde muchos ángulos ..………….espero les guste el resultado
