aprende electrónica (fácil)

Vamos a ir por lo esencial y practico, en este curso avanzado


FUENTES DE ENERGIA
CA: corriente alterna como por ejemplo los 220v 50 hz que hay en argentina, en otros paises varia y a veces es 110v. Con esto debemos tener cuidado al manipular. Usar zapatos de goma por seguridad, no tocar la fase viva o cortar siempre la termica





existe tmbn la corriente trifasica que se usa en los grandes estadios o talleres mecanicos donde hay maquinas que consumen mucho


CC: Es la corriente continua y estable que podemos encontrar en circuitos electronicos en gral. Aca no hay peligro. Puede ser una pila o una bateria de litio como la de los celulares
Un ejemplo de fuente de alimentacion generando corriente continua:

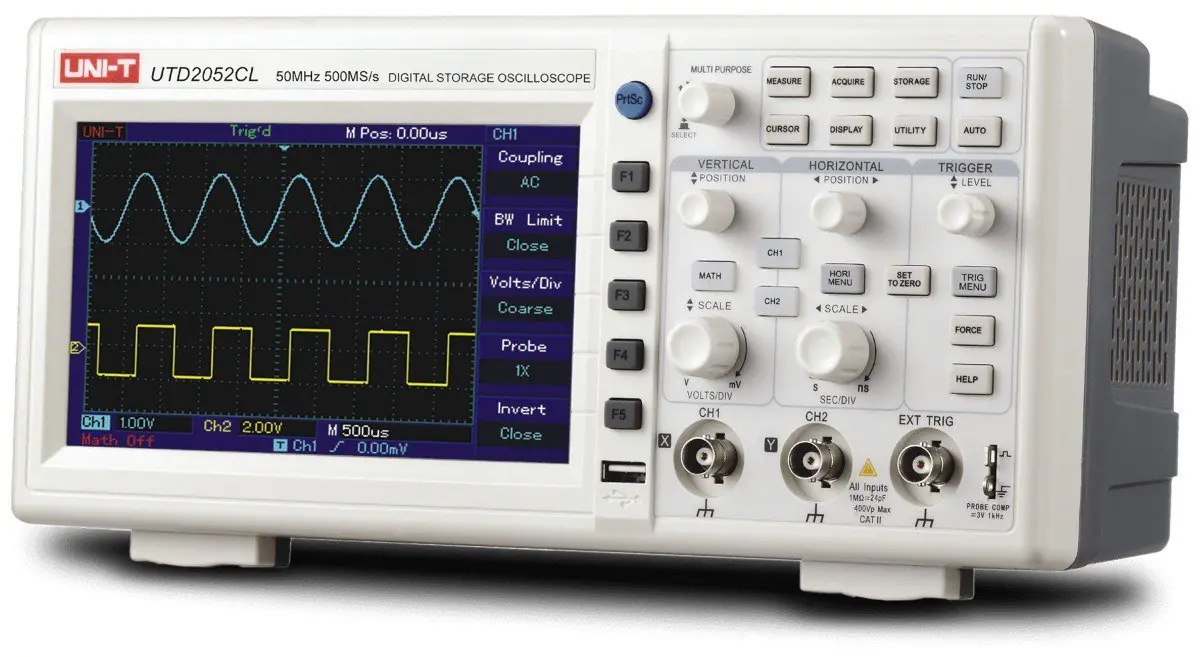

Estos tipos de onda se pueden ver en el osciloscopio






CONDUCTORES
Los mejores conductores de electricidad son la plata y el oro, pero x lo caros que son se usa cobre en gral


TIPO DE CONDUCTORES

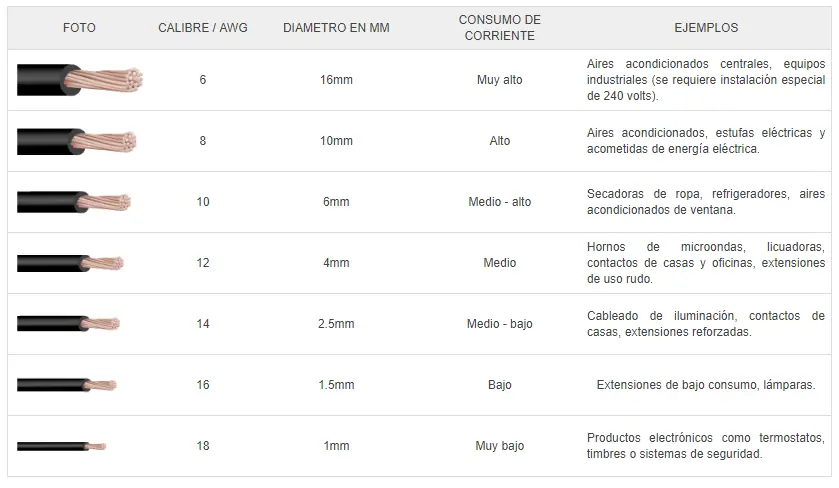

el mm indicara la cantidad de amperes que soporta y los colores mas comunes son los siguientes:

rojo o marron: positivo
azulo o negro: negativo




cable telefonico:


cable coaxial de tv:




cable enmallado de audio (la malla es para filtrar el ruido)

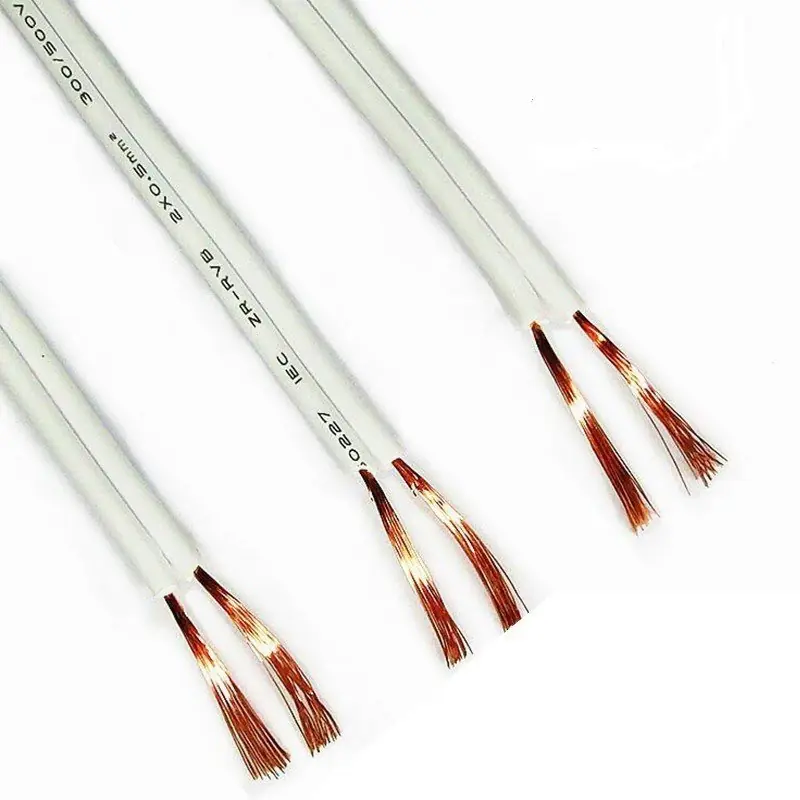

cable comun usado en electricidad:

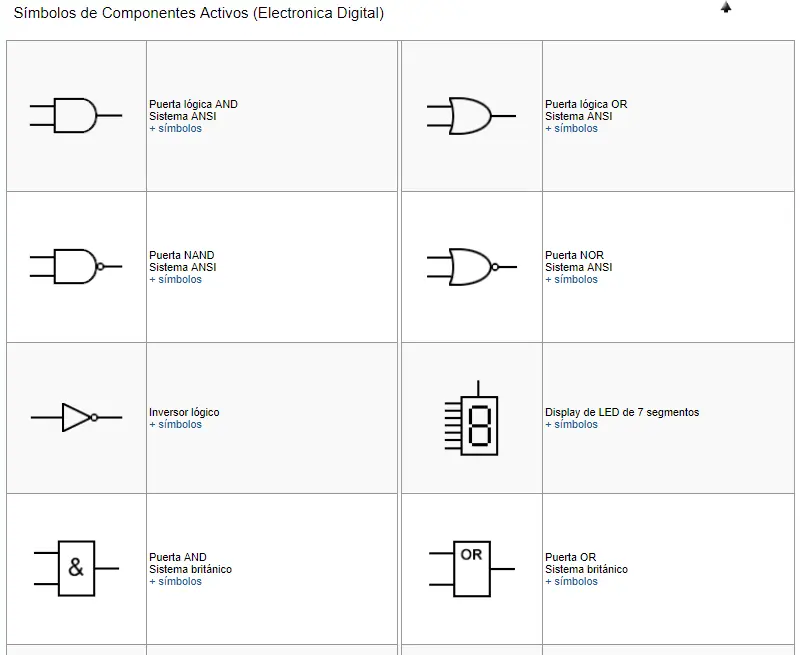

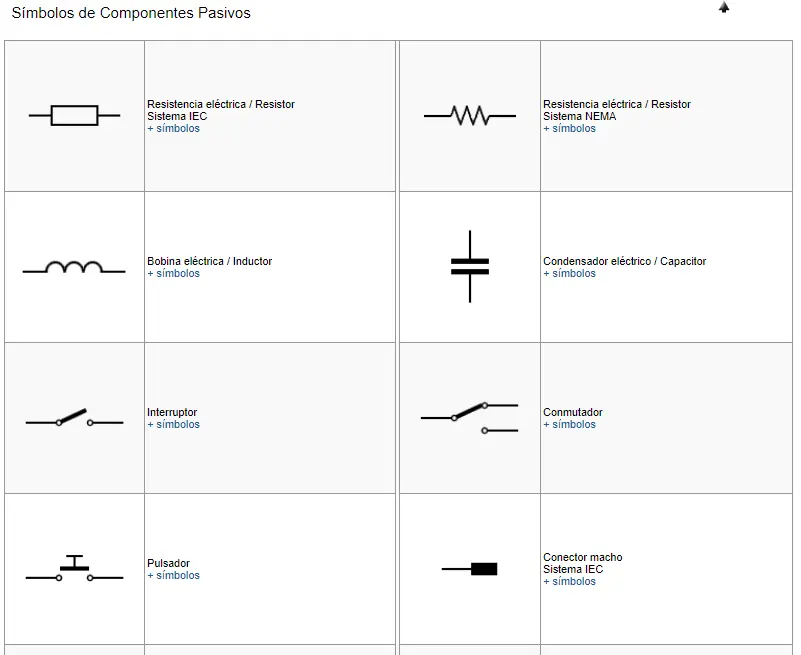

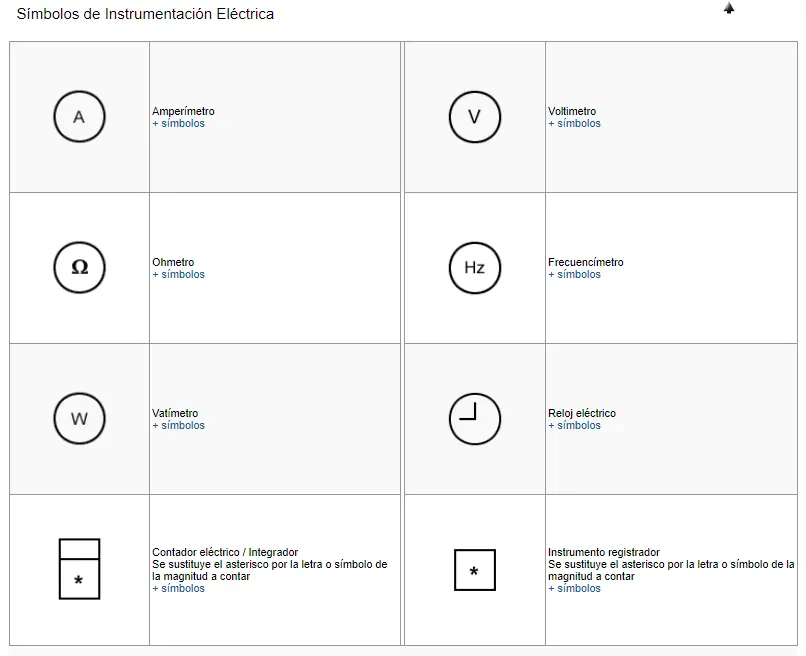

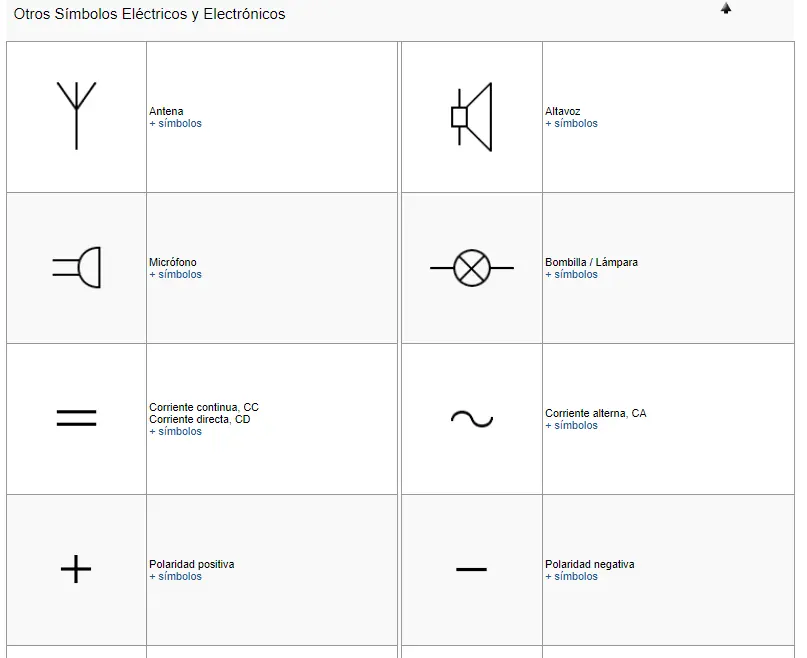

SIMBOLOGIA









HERRAMIENTAS DE MEDICION

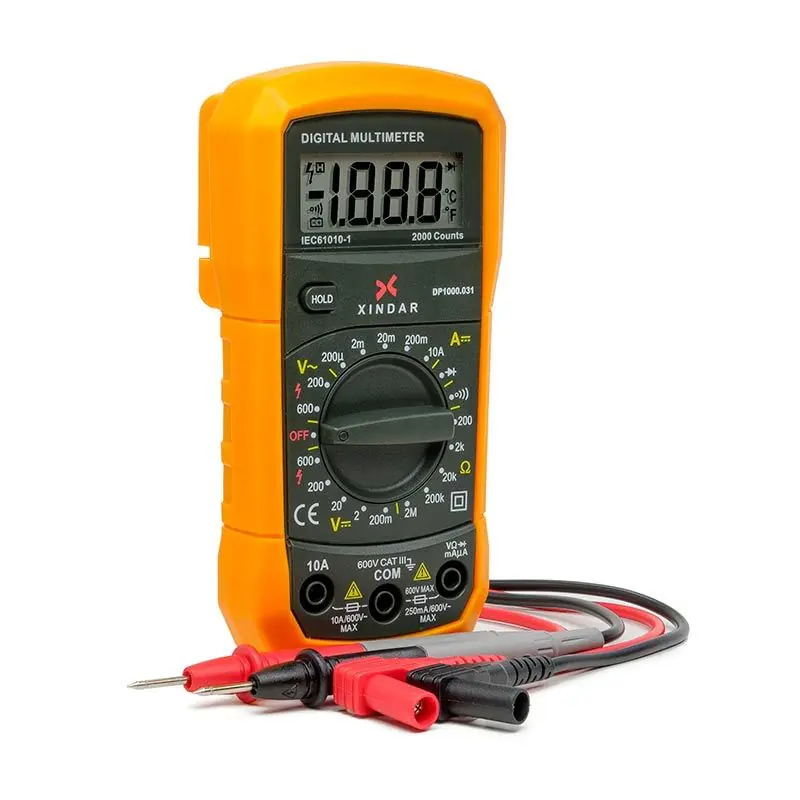

TESTER O MULTIMETRO DIGITAL

















COMPONENTES ELECTRONICOS
RESISTENCIAS
impiden el paso de la electricidad y se miden en ohm

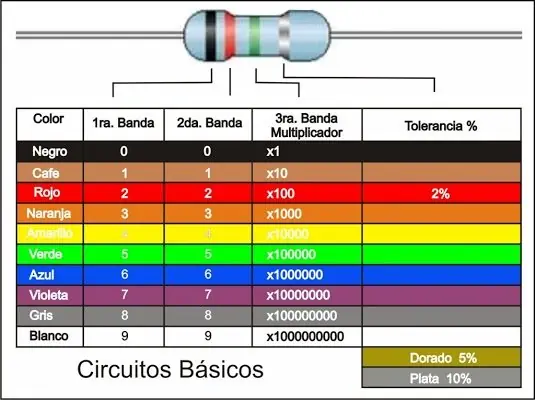

codigo de colores en resistencias de 4 bandas:




codigo de colores en resistencias de 5 bandas:





CAPACITORES:
tienen la "capacidad" de almacenar energia


los mas comunes son de poliester y lentejas sin polaridad. Y los electroliticos que si tienen polaridad + y - donde la pata mas larga sera la positiva
El tamaño y precio dependera de la capacidad en faradios y el voltage que soporta


ejemplo de numeración en capacitores cerámicos o "lentejas":




POTENCIOMETROS

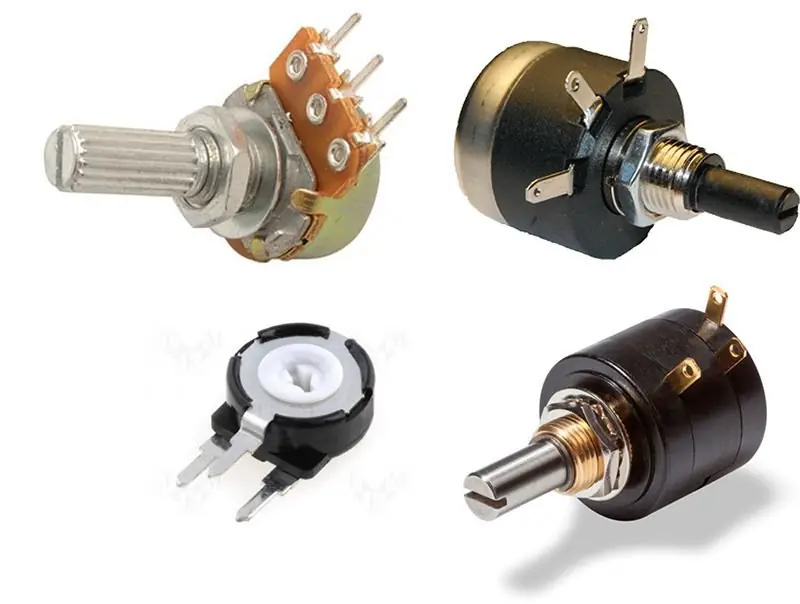

o resistencias variables atenuan el paso de la corriente, pueden ser logaritmicos (usados en audio) o lineales. Tmbn existen dobles, triples, multiples o con llave incorporada

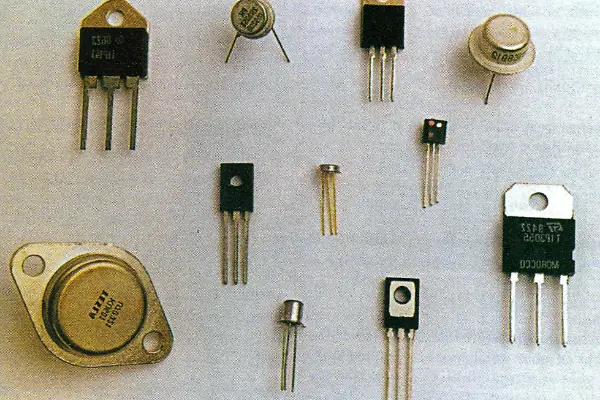

TRANSISTORES


en esta pagina  http://www.datasheetcatalog.com/  ponen el codigo de los transistores o integrados y muchos otros componentes y les sale toda la informacion disponible

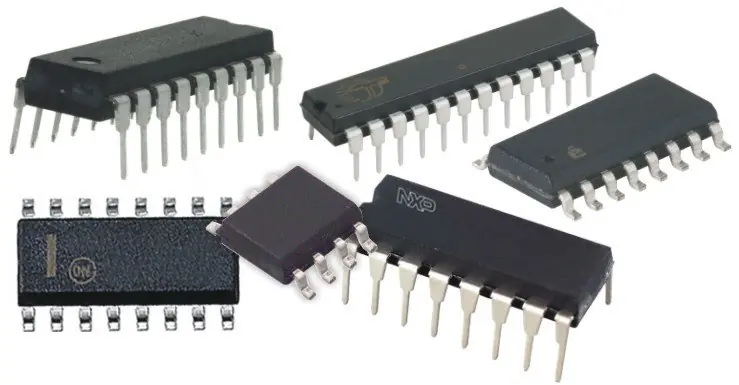

CIRCUITOS INTEGRADOS




LLAVES O INTERRUPTORES



TRANSFORMADORES
tienen su parte primaria (con mas vueltas de alambre osea mas ohms) y su secundario (menos voltage, menos vueltas de alambre, menos ohms)




DIODOS LEDS
como siempre para identificar y a la hora de ensamblar en una plaqueta o soldarlos, el positivo sera la patita mas larga, aunq esto puede variar y a veces observamos que los fabricantes se confunden y equivocan






tambien los hay diodos infrarrojos emisores y receptores. Como los de los controles remotos de tv, que si los filman con la cmara del celular se ve la luz emitida ¿sabian esto?

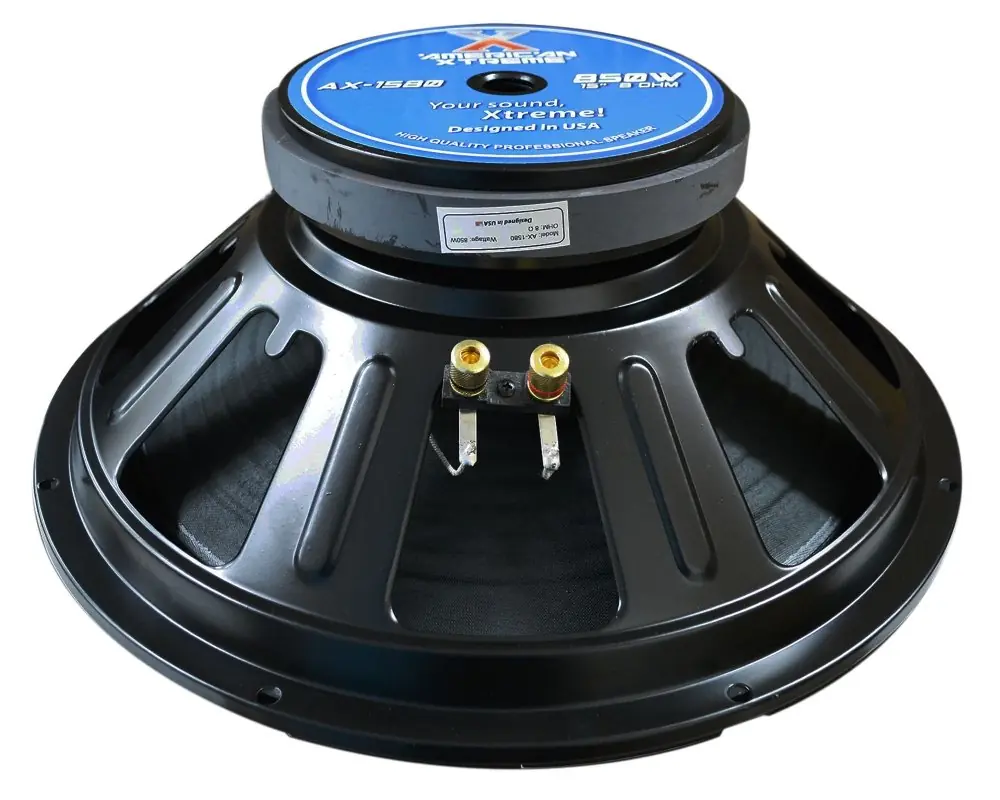

PARLANTES

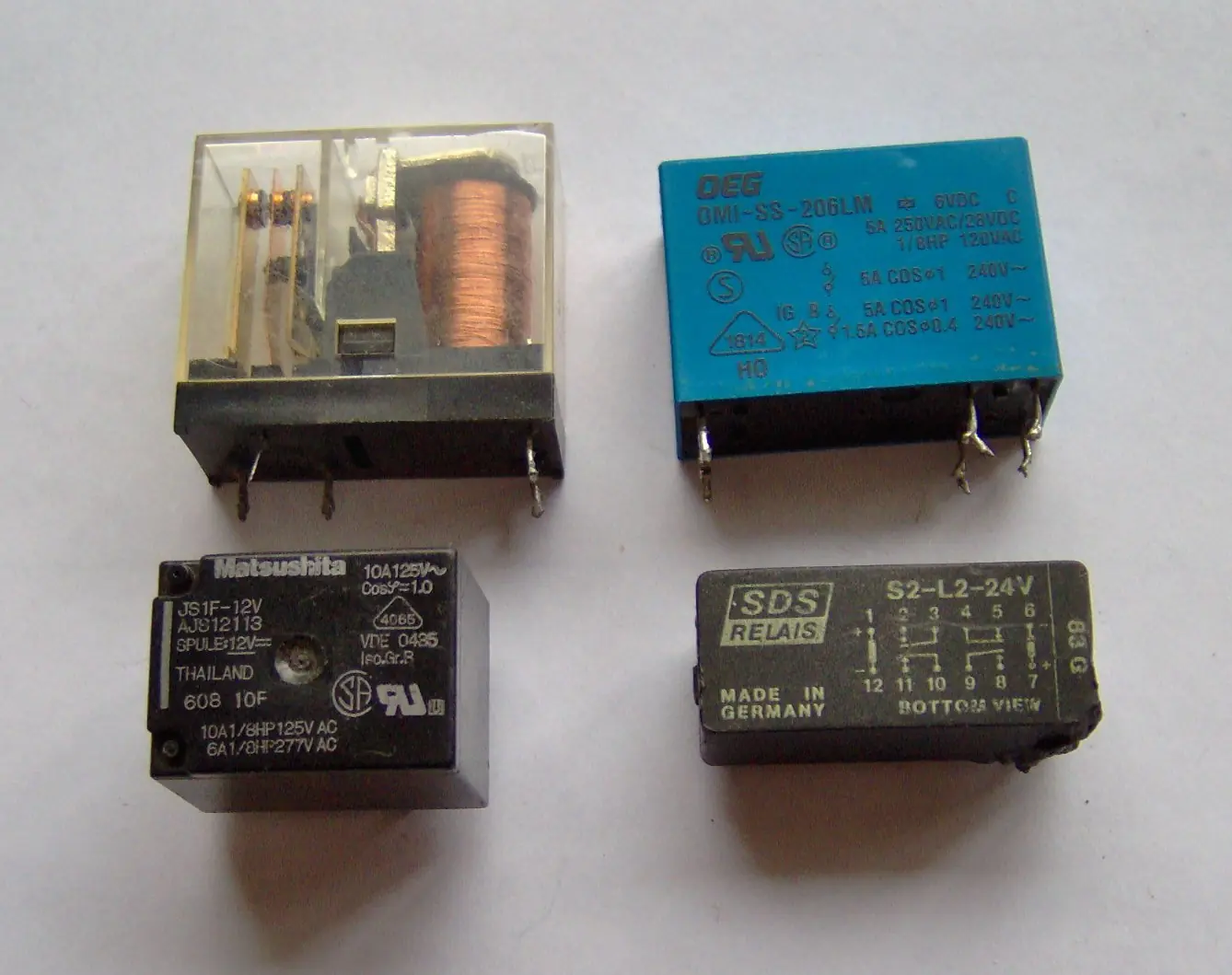

ELECTROMAGNETICOS: MOTORES Y RELES

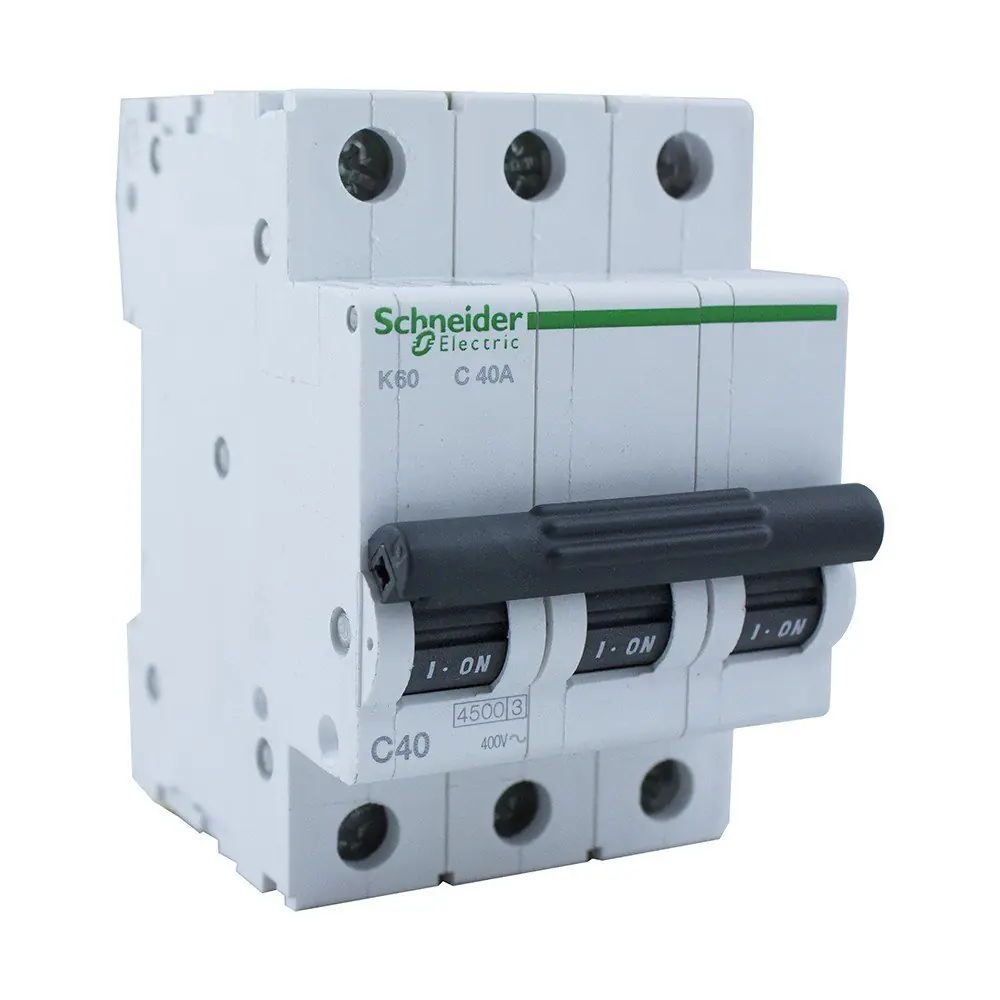

PROTECCION: FUSIBLES, DIYUNTORES, LLAVES TERMICAS

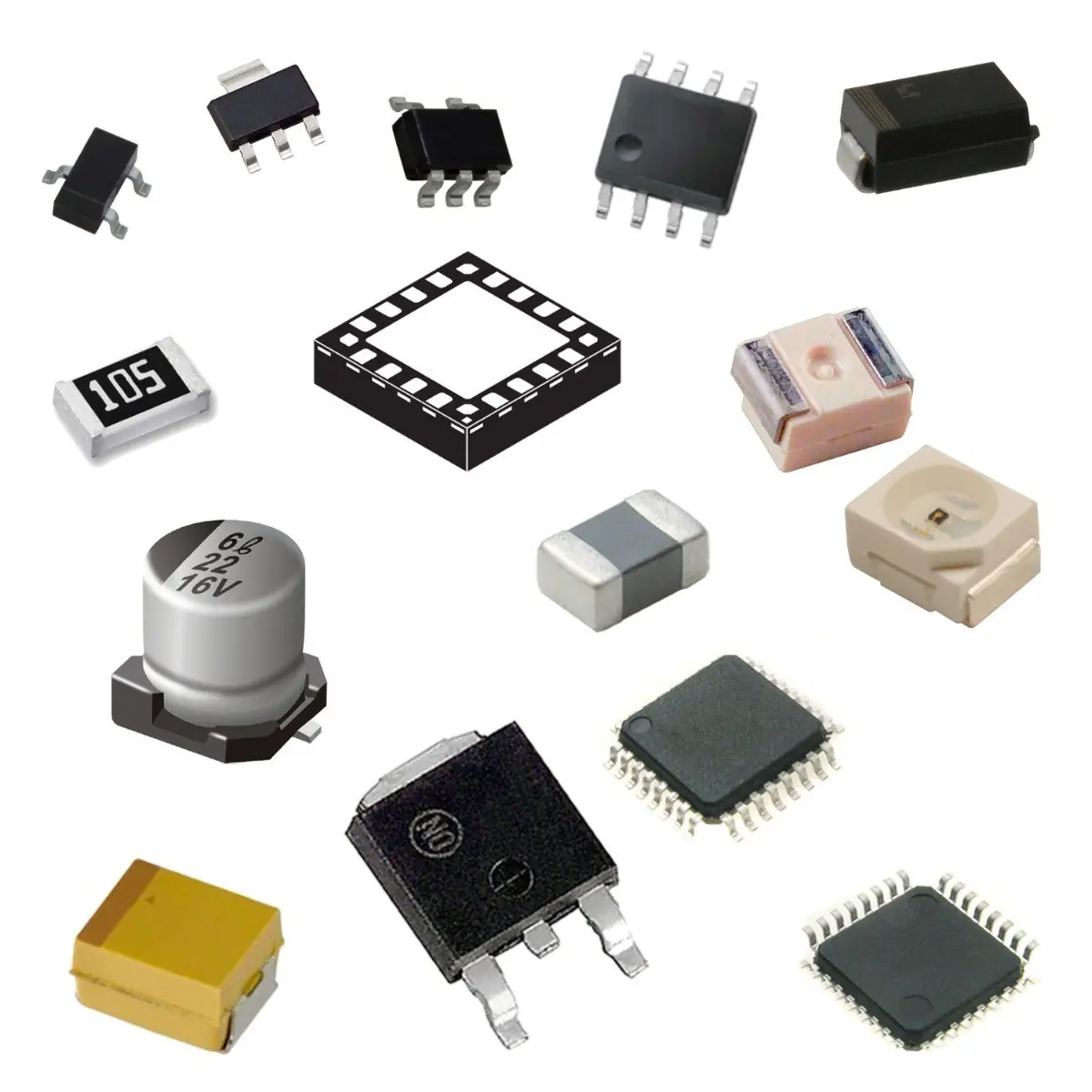

COMPONENTES SMD
o de "montaje superficial" (surface-mount device)

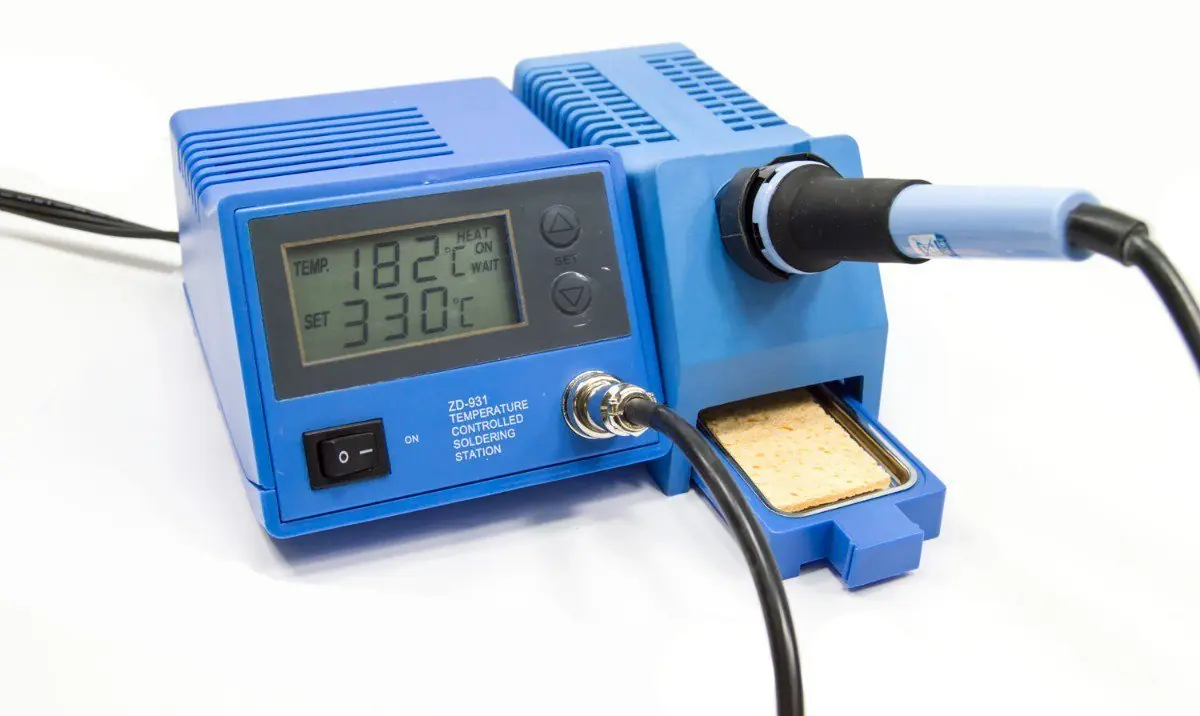

para este tipo se usa una estacion soldadora




PLAQUETAS DE COBRE

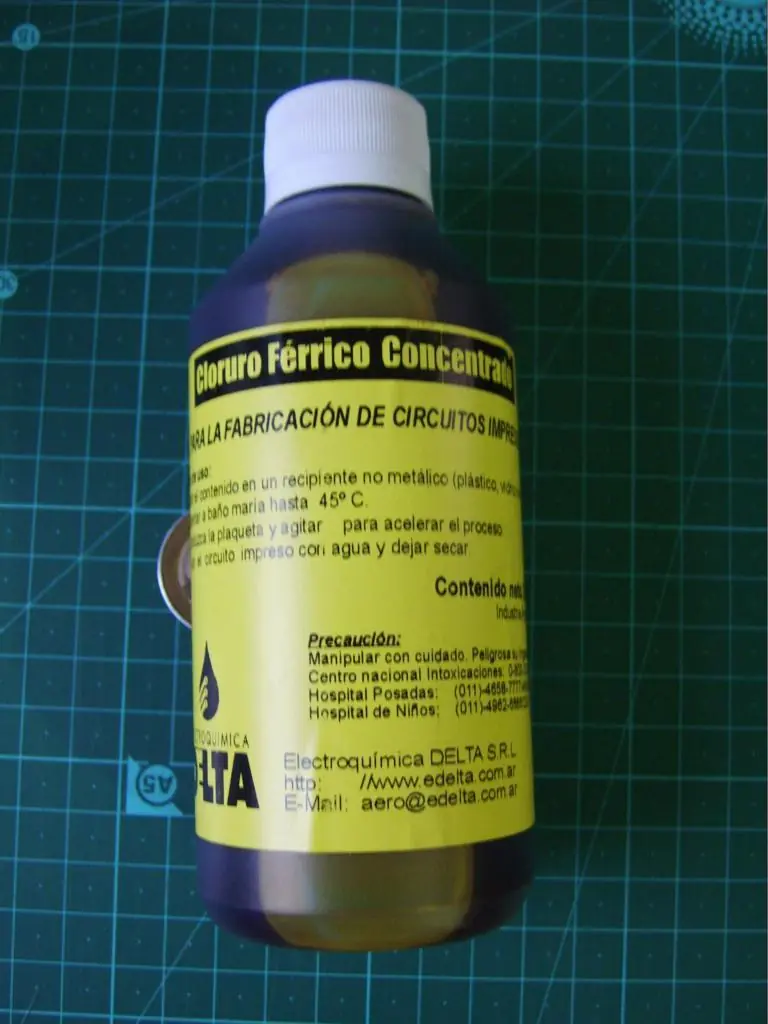

al comprarlas hay que pasarles virulana en cima pues vienen protegidas con barniz. Mas abajo dejare un link de la elaboracion de un circuito pcb. Despues se usa tinta indeleble o serigrafia y cloruro ferrico para dregadar el cobre.

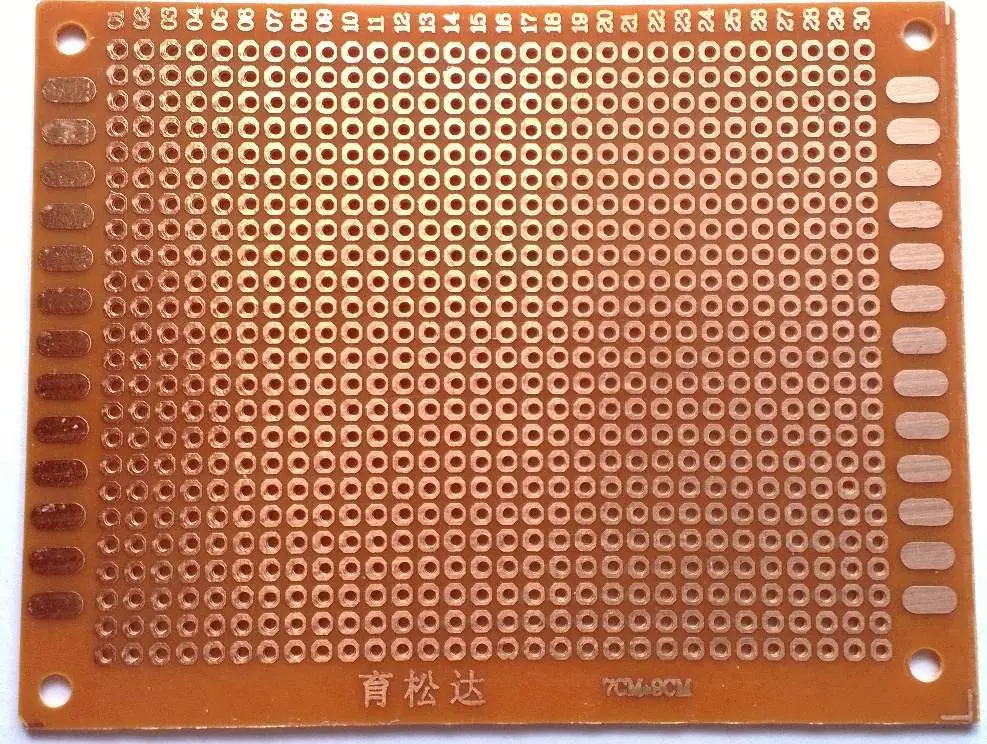

plaqueta experimental:

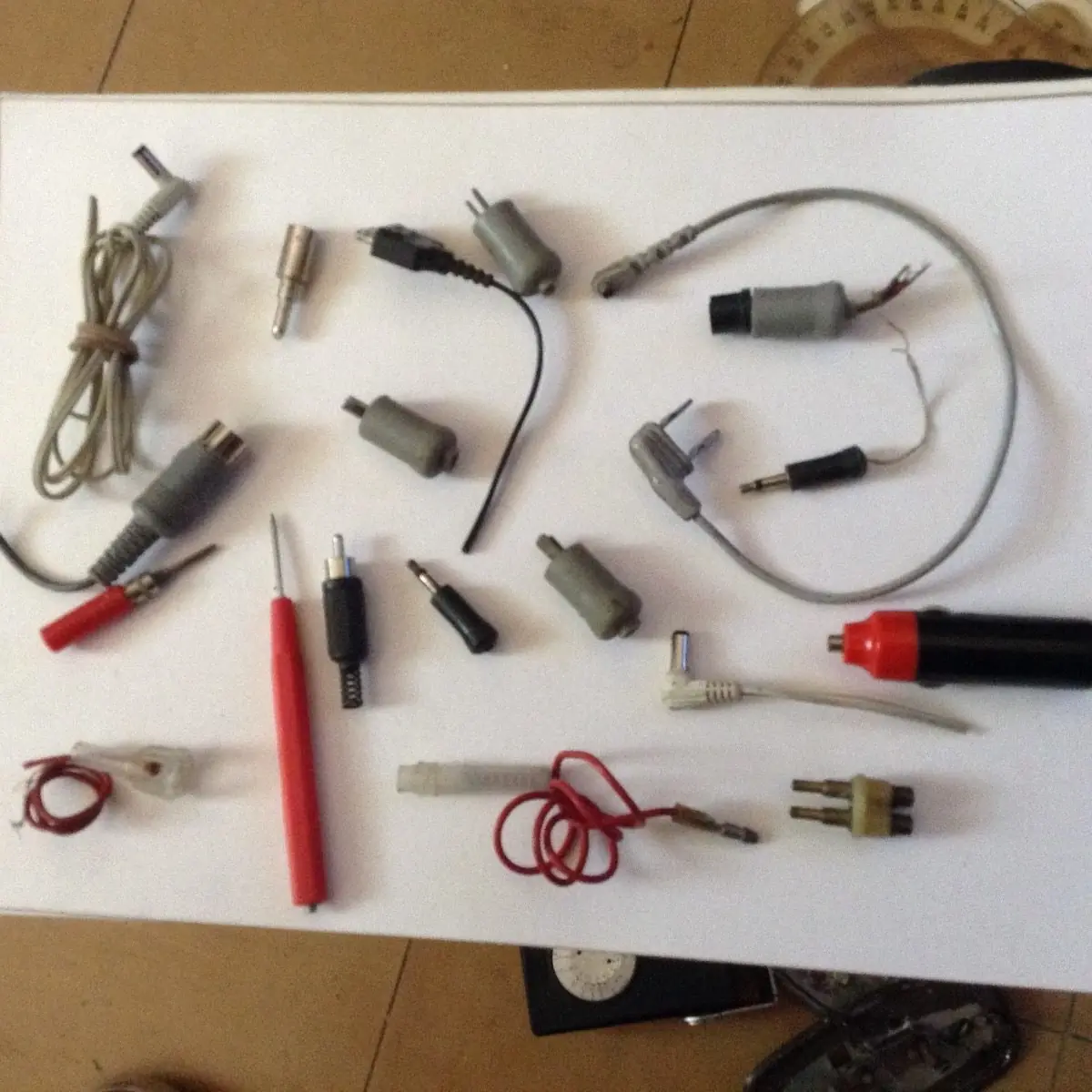

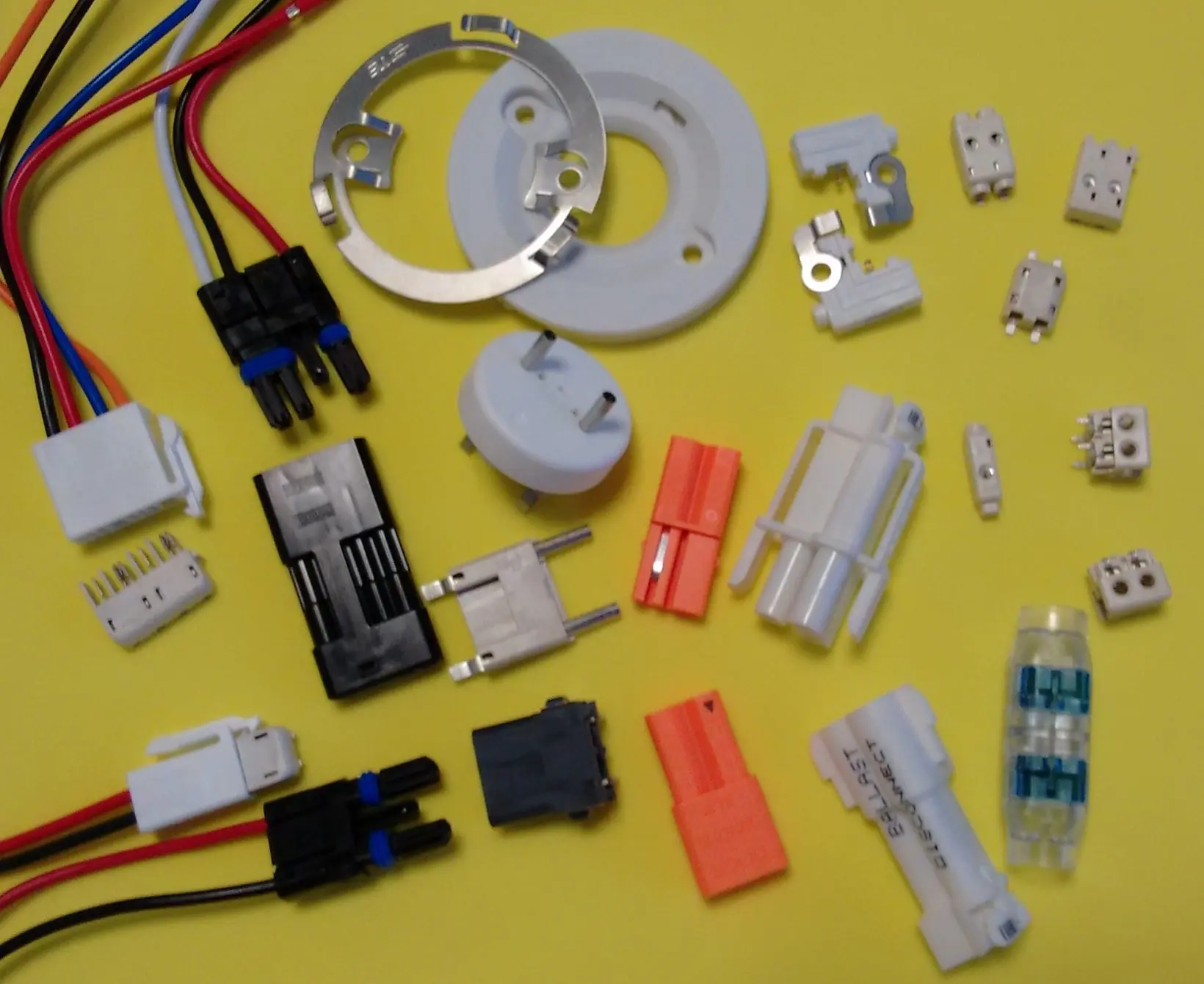

FICHAS Y CONECTORES




PROTOBOARD
muy esencial e indispensable para probar circuitos antes de armarlos

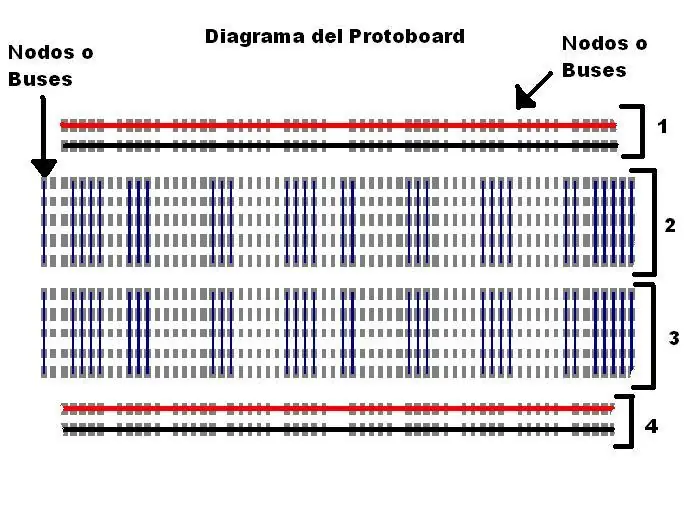

aqui las conexiones:




SOFTWARE DE AYUDA
existen diferentes tipos de software para realizar pcbs y simuladores asi como para programar pics, microcontroladores y arduinos. Eso lo tendran que googlear ustedes pues los hermanos botbol no me dejan poner links con descargas. Igual cualquier duda me pueden preguntar x mp


PROYECTOS

¿como se arma una plaqueta? BÁSICO
aca tienen un excelente tutorial:


FLIP FLOP CON LEDS


fue uno de los primeros circuitos electrónicos que nos enseñaron en la técnica e imprescindible par practicar e ir aprendiendo. Si empiezan por los mas dificiles, es posible que fracasen y pierdan mucho dinero

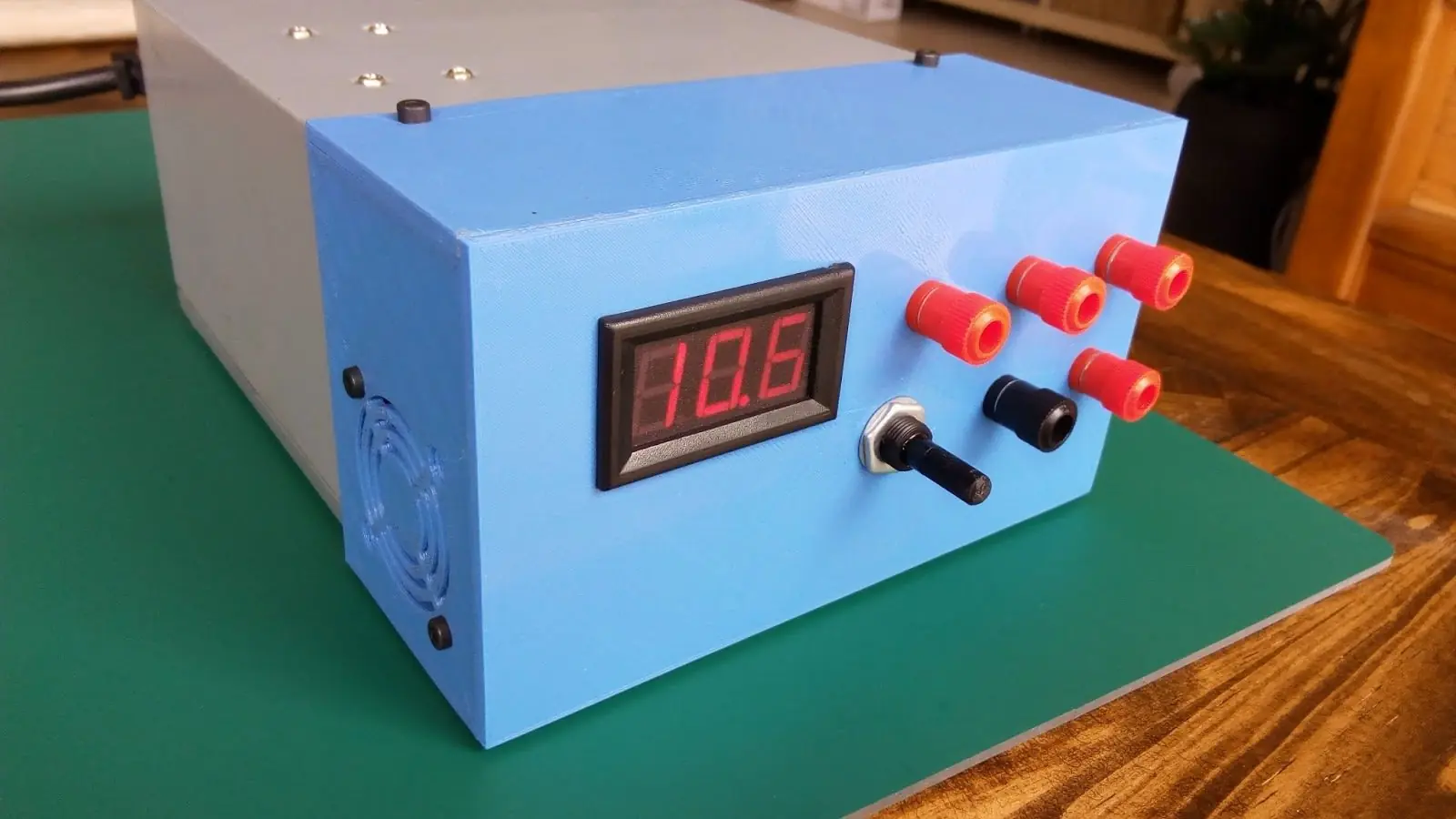

Fuente para laboratorio de 1.2 a 35V x 3A

a estos circuitos los saque de la siguiente web  http://www.pablin.com.ar/electron/


Amplificador de audio de 25w

En la pagina  http://construyasuvideorockola.com/  hay muchisimos proyectos de amplificadores de potencia para guitarras, stereos, para el auto, pedales, muy completo todo, se la recomiendo!!











Vúmetro






Atenuador con potenciómetro para lámparas incandescentes

En cuanto a robotica podemos hablar de microcontroladores o pequeños kits preprogramados muy poderosos y completos para armar otros proyectos mas avanzados

arduinos y programacion para pics seran para otro post































PARTE TEORICA

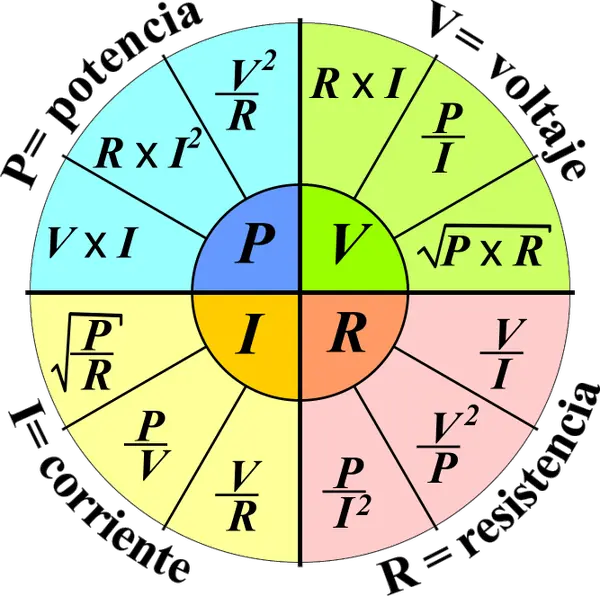

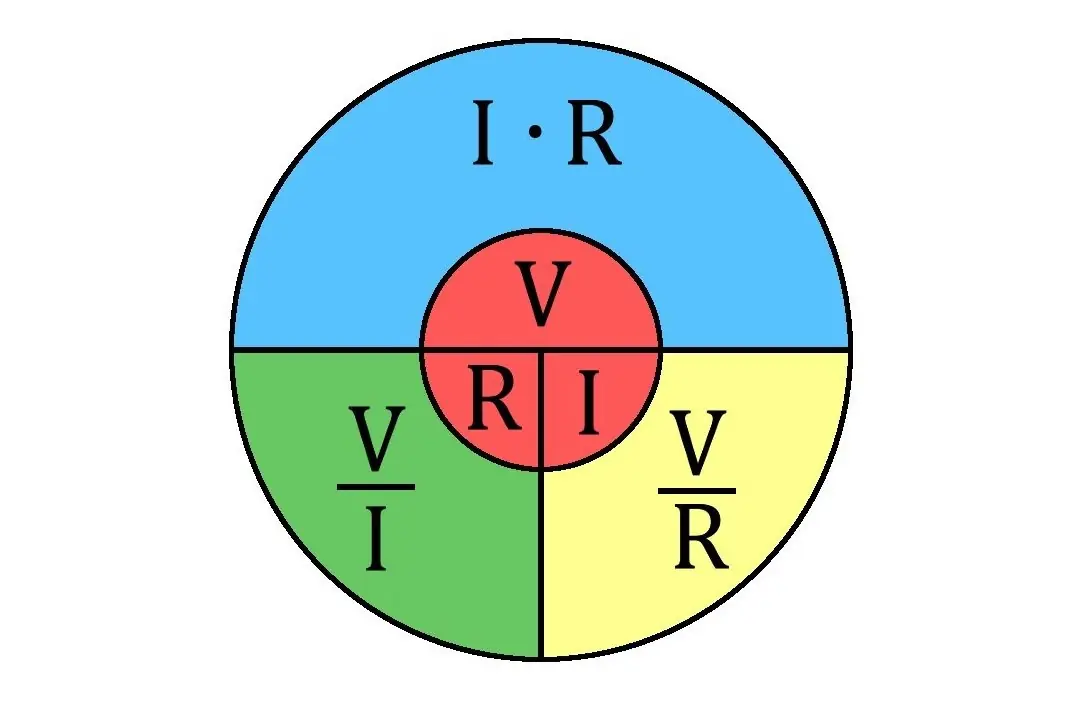

Tenemos la ley de ohm, la ley de Kirchhoff. Voy a obviar esta parte porque es muy extensa. Intervienen en ella calculos fisicos, formulas de ingenieria.

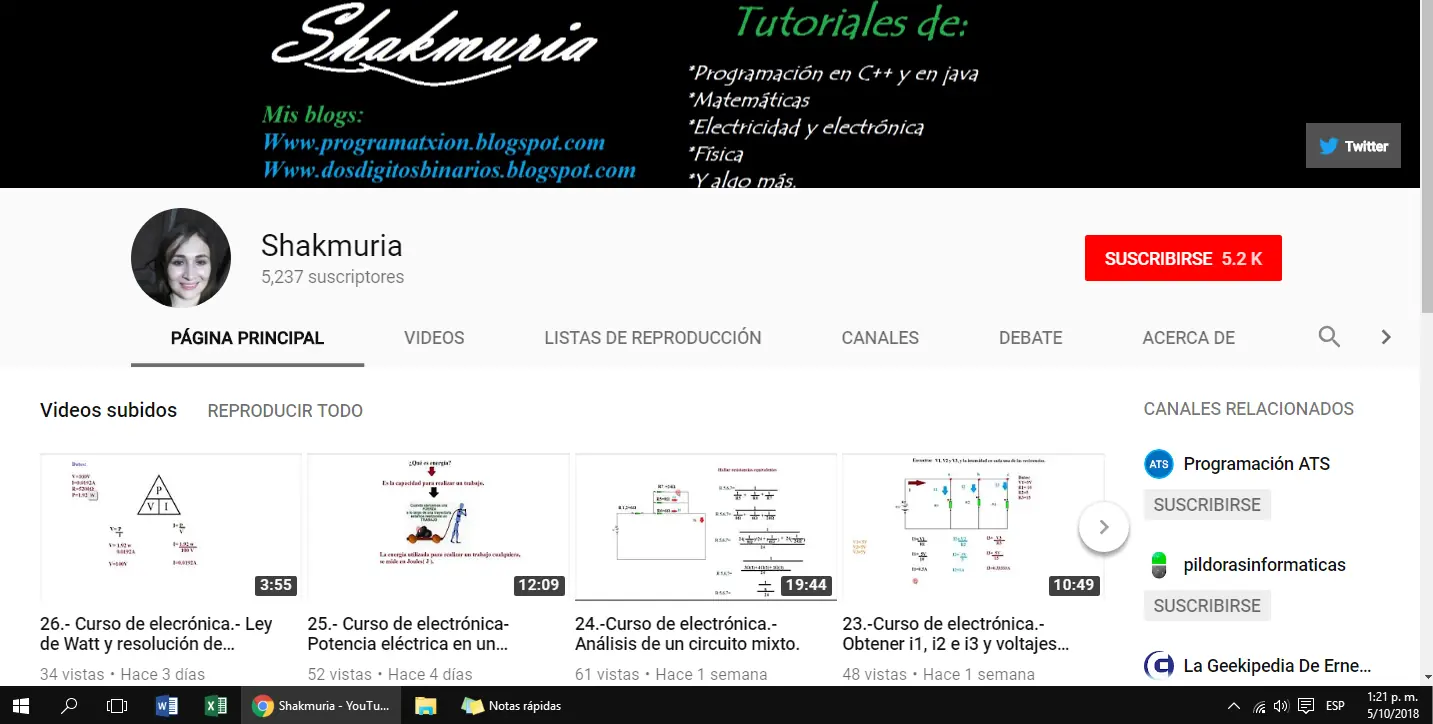

Yo les dejo el canal de nuestra amiguita Shakmuria  https://www.youtube.com/channel/UCemLUH_wIw4F6-kB_byKRlQ  que se dedica mas a esto y llego a Top Posts, hay muchos otros videos teoricos en youtube...




Luego cuando quieran arreglar un televisor, un ventilador, una plancha, algun lavarropas la cuestion es ser canchero, preguntar a otros si uno no sabe, buscar y buscar repuestos hasta encontrar que a veces son tonteras por las que la gente tira una notebook, un tv. Existen comunidades como  https://www.yoreparo.com/  y  https://www.forosdeelectronica.com/  ,paginas de facebook donde les ayudaran mucho con solo subir fotos de sus problemas.
Yo actualmente no estoy en el rubro, pero si por ahi sale una changa o hay q hacer algun mantenimiento me sirve mucho saber todo esto y tener las herramientas




..............alarmas, tu huerta automatizada,ahuyenta roedores ultrasonico, relojes despertadores, amplificadores de audio, picanas electricas, y muchas mas cosas interesantes te esperan y se pueden realizar con $$$ cash, esfuerzo, tiempo y paciencia en este maravilloso mundo de la electronica.
Eso fue todo, gracias x pasarse
