Todos los que conocen la consola Nintendo Wii estarán familiarizados con la barra sensora que permite que el Wiimote funcione como un mouse de manera que aparece un cursor en pantalla.
Muchos no saben pero la única función de esta barra es encender 5 leds infrarrojos los cuales dan nada más que la posición de la pantalla. No envían ningún tipo de información, son simplemente Leds prendidos.
Es por eso que me decidí a hacer mi propia Barra sensora de manera totalmente casera y además inalámbrica de manera que funcione con baterías.
Para ver la fabricación, los invito a seguir con la lectura.
¿Qué Necesitamos?
Hacer una Barra Sensora:
Haremos una barra sensora conectada al puerto USB, para que no gastemos dinero en pilas, y para que se vea mas “elegante”.
Muy bien, empecemos:
Las herramientas son cautín y estaño, pegamento, tijeras, alicate, huincha aislante.
Materiales:
- Canaleta de Luz: De esas canaletas que se usan para ocultar los cables en las paredes, de plástico. (con 25 cm basta, pero es tan barata que no la venden por menos de 1 metro)
- 1 cable USB, ya sea extensión, o cable mini USB de cámara, o un cable de un HUB USB roto, lo que salga más barato.

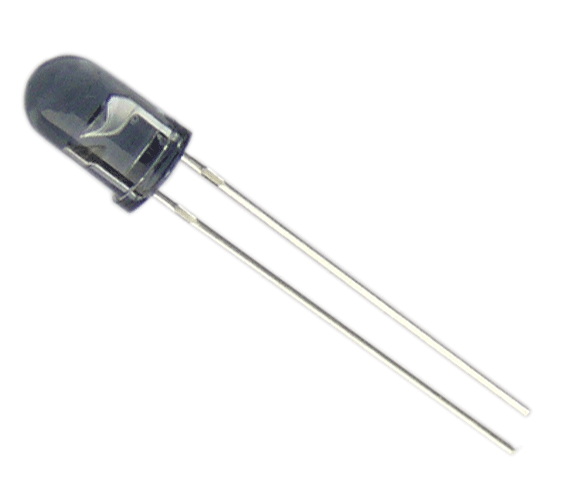

- 4 LEDs infrarrojos (emisores): Se ha hablado mucho sobre que LEDs son los más adecuados, bueno, mientras más mejor (la barra sensora Wii usa 10 LEDs, 5 a cada lado) así supliremos unos LEDs que no sean de “buena calidad”. Lo ideal es que tengan bastante luminosidad y que sean de un ángulo amplio. (que el haz de luz se difumine). Yo usé estos: LED INFRAROJO 5mm, CRISTALINO, 940nm, If=100mA, Ipulse=1A, ANG. VIS. 50º, 3V. Como ven son de 3 Volts, 100 mA.
Cable, un par de metros está bien. (del fino)
- Resistencias (yo usé 2 de 22 ohm)
¿Cómo Lo Hacemos?
Al elegir los materiales debemos ver que LEDs tenemos a disposición, para comprar las resistencias necesarias. Como lo haremos de 4 LEDs de 100 mA, con una fuente de 5V, debemos usar la ley de Ohm para calcular las resistencias. V= i x R. (V) voltaje, (i) corriente (intensidad), (R) resistencia.
Mejor aún es usar esta sencilla aplicación para obtener el circuito que necesitamos. Ahí metemos el voltaje (5V para USB), el voltaje de los LEDs (diodos emisores de luz) que era 3V en mi caso, la corriente del diodo en mili Ampere (mA) que era 100 mA en mi caso, y el número de LEDs que voy a usar, que era 4 en mi caso también. Me dió que debía usar 2 resistencias de 22 ohm, aquí.
Lo primero es cortar el cable USB (en la parte que no se debe meter al PC).
Veremos 4 cables, uno rojo, uno verde, uno blanco y uno negro. Sólo necesitamos el rojo (corriente, +) y el negro (tierra, -), asi que los otros los aislamos con cinta aislante. Agarramos el Rojo (+) y lo soldamos a la pata correspondiente del LED, guiándonos por esta foto.
Lo primero es cortar el cable USB (en la parte que no se debe meter al PC).
Veremos 4 cables, uno rojo, uno verde, uno blanco y uno negro. Sólo necesitamos el rojo (corriente, +) y el negro (tierra, -), asi que los otros los aislamos con cinta aislante. Agarramos el Rojo (+) y lo soldamos a la pata correspondiente del LED, guiándonos por esta foto.
Como pueden ver, la pata corta es negativa, y la larga es positiva. Soldamos la positiva al cable rojo, es necesario que lo extendamos soldando otro cable. Luego soldamos la pata negativa a la pata positiva del siguiente LED, y la pata negativa de éste a una de las patas de una de las resistencias. Las resistencias no tienen polaridad, por lo que no importa para que lado vayan. La otra pata de la resistencia la soldamos al cable negro del USB, también mediante una extensión. A continuación sacamos otro cable del cable rojo y hacemos lo mismo con los otros dos LEDS y la otra resistencia. Nos quedaría así. Recuerden dejar suficiente cable en todos lados para que nos quepan después los LEDs en la carcaza de la canaleta.
Ahora agarramos la canaleta ya cortada (unos 25 cm) y le hacemos hoyos a la misma distancia a cada lado. Digamos, 2 cm de separación entre LED y LED de cada lado, y 1 cm de distancia del borde externo. Deben ser lo suficientemente grande como para meter los LEDs, pero deben quedar algo apretados para que no se salgan.
Hacemos un hoyo en la parte posterior de la canaleta para sacar el cable USB, ponemos todo en su lugar y listo. La conectamos, la miramos con una cámara y deberíamos ver la luz infrarroja. (el ojo humano no lo puede ver).
Le escribí Wii para que sea más obvia su función.
YYYYYYYYYYYYYYYYYYYY listo a viciarse
