Foto aumentada del interior del chip fotónico
IBM dice que ha desarrollado un chip que hace más fácil enviar datos con pulsos de luz en vez de usando señales eléctricas. La tecnología llamada "nanofotónica de silicio", permite la integración de diferentes componentes ópticos emparejados con circuitos eléctricos en un solo chip de silicio usando, por primera vez, tecnología semiconductora por debajo de 100nm.

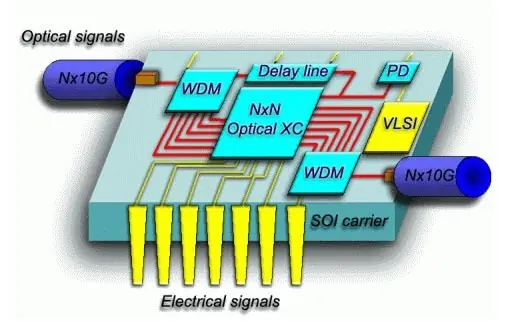

Chip fotónico
Nanofotónica de silicio aprobecha los avances de los pulsos de luz en comunicación, y proporciona una super autopista para grandes volúmenes de datos, al moverse a rápidas velocidades entre chips de computadoras en servidores, grandes centros de datos y superordenadores, así pues aliviando las limitaciones del tráfico de datos congestionados y las interconexiones tradicionales de alto coste.
Esta tecnología rompedora es el resultado de más de una década de investigación pionera en IBM. Esto nos permite poner la tecnología nanofotónica de silicio en el mundo real.
La cantidad de datos que está siendo creada y transmitida en las redes de empresas continúa creciendo debido a una explosión de nuevas aplicaciones y servicios. La nanofotónica de silicio puede permitir a la industria a continuar la demanda incrementada en prestaciones de chip y potencia de computación.
IBM dice que la tecnología nanofotónica de silicio porporciona respuestas a los retos de los grandes bancos de datos mediante la conexión de varios componentes grandes sistemas, tanto si están a unos pocos centímetros como si lo están a unos pocos kilómetros de distancia entre ellos, y mover terabytes de datos con de pulsos de luz a través de fibras ópticas.

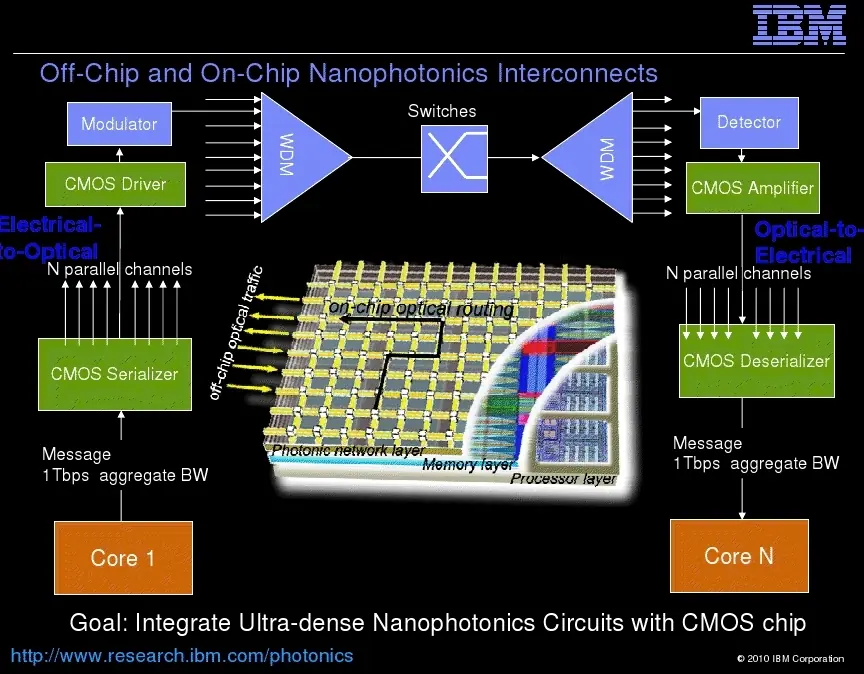

Esquema general
Construido en base a su idea inicial de 2010, IBM ha resuelto los retos clave de transferir la tecnología nanofotónica al mercado comercial. Añadiendo unos pocos modulos de procesamiento en una línea de fabricación CMOS de 90nm de alto rendimiento, se integran codo con codo con un ciruito eléctrico CMOS:
- Multiplexadores de División de Longitud de Onda (WDM)
- Moduladores
- Detectores
Como resultado, se pueden fabricar transceptores de comunicaciones ópticos en un solo chip, todo ello en un semiconductor, proporcionando reducción de coste significatica sobre las aproximaciones tradicionales.
La tecnología nanofotónica CMOS de IBM demuestra que los transceptores pueden exceder la velocidad de datos de 25 Gbps por canal. Además, la tecnología es capaz de alimentar un número de flujos de datos ópticos en paralelo dentro de una sola fibra, mediante la utilización de dispositivos de multiplexación por división de longitud de onda en un chip compacto. La abilidad de multiplexar grandes flujos de datos a altas velocidades permitirá futuros escalados de las comunicaciones ópticas capaces de enviar terabytes de datos entre componentes distantes de sistemas de computación.
Más detalles serán presentados esta semana por Dr. Solomon Assefa en el encuentro: IEEE International Electron Devices Meeting (IEDM), en la charla titulada: "A 90nm CMOS Integrated Nano-Photonics Technology for 25Gbps WDM Optical Communications Applications", "Una tecnología nanofotónica integrada CMOS de 90nm para Aplicaciones de Comunicaciones Ópticas WDM a 25 Gbps."
Saludos. La electrónica sigue y sigue avanzando.
