Buenas, aqui les traigo este tema tan importante para la calidad de la energia electrica. Muchas veces es mal explicado o dificil de entender. Espero que esto les sirva
¿Qué es Factor de Potencia?
Es simplemente el nombre dado a la relación de la potencia activa usada en un circuito, expresada en vatios o kilovatios (KW), a la potencia aparente que se obtiene de las líneas de alimentación, expresada en voltio-amperios o kilovoltio-amperios (KVA).
Las cargas industriales en su naturaleza eléctrica son de carácter reactivo a causa de la presencia principalmente de equipos de refrigeración, motores, etc. Este carácter reactivo obliga que junto al consumo de potencia activa (KW) se sume el de una potencia llamada reactiva (KVAR), las cuales en su conjunto determinan el comportamiento operacional de dichos equipos y motores. Esta potencia reactiva ha sido tradicionalmente suministrada por las empresas de electricidad, aunque puede ser suministrada por las propias industrias.
Al ser suministradas por las empresas de electricidad deberá ser producida y transportada por las redes, ocasionando necesidades de inversión en capacidades mayores de los equipos y redes de transmisión y distribución.
Todas estas cargas industriales necesitan de corrientes reactivas para su operación.
___________________________________________________________________________________________
¿ Por qué existe un bajo factor de potencia?
La potencia reactiva, la cual no produce un trabajo físico directo en los equipos, es necesaria para producir el flujo electromagnético que pone en funcionamiento elementos tales como: motores, transformadores, lámparas fluorescentes, equipos de refrigeración y otros similares. Cuando la cantidad de estos equipos es apreciable los requerimientos de potencia reactiva también se hacen significativos, lo cual produce una disminución del exagerada del factor de potencia. Un alto consumo de energía reactiva puede producirse como consecuencia principalmente de:
Un gran número de motores.
Presencia de equipos de refrigeración y aire acondicionado.
Una sub-utilización de la capacidad instalada en equipos electromecánicos, por una mala planificación y operación en el sistema eléctrico de la industria. Un mal estado físico de la red eléctrica y de los equipos de la industria.
Cargas puramente resistivas, tales como alumbrado incandescente, resistencias de calentamiento, etc. no causan este tipo de problema ya que no necesitan de la corriente reactiva.
___________________________________________________________________________________________
El valor ideal del factor de potencia es 1, esto indica que toda la energía consumida por los aparatos ha sido transformada en trabajo.
Por el contrario, un factor de potencia menor a la unidad significa un mayor consumo de energía necesaria para producir un trabajo útil.
Potencia efectiva
La potencia efectiva o real es la que en el proceso de transformación de la energía eléctrica se aprovecha como trabajo.
Unidades: Watts (W)
Símbolo: P
Potencia reactiva
La potencia reactiva es la encargada de generar el campo magnético que requieren para su funcionamiento los equipos inductivos como los motores y transformadores.
Unidades: VAR
Símbolo: Q
___________________________________________________________________________________________
El hecho de que exista un bajo factor de potencia en su industria produce los siguientes inconvenientes:
Al cliente:
Aumento de la intensidad de corriente
Pérdidas en los conductores y fuertes caídas de tensión
Incrementos de potencia de las plantas, transformadores, reducción de su vida útil y reducción de la capacidad de conducción de los conductores
La temperatura de los conductores aumenta y esto disminuye la vida de su aislamiento.
Aumentos en sus facturas por consumo de electricidad.
A la empresa distribuidora de energía:
Mayor inversión en los equipos de generación, ya que su capacidad en KVA debe ser mayor, para poder entregar esa energía reactiva adicional.
Mayores capacidades en líneas de transmisión y distribución así como en transformadores para el transporte y transformación de esta energía reactiva.
Elevadas caídas de tensión y baja regulación de voltaje, lo cual puede afectar la estabilidad de la red eléctrica.
Una forma de que las empresas de electricidad a nivel nacional e internacional hagan reflexionar a las industrias sobre la conveniencia de generar o controlar su consumo de energía reactiva ha sido a través de un cargo por demanda, facturado en Bs./KVA, es decir cobrándole por capacidad suministrada en KVA. Factor donde se incluye el consumo de los KVAR que se entregan a la industria.
___________________________________________________________________________________________
¿Cómo puedo mejorar el Factor de Potencia?
Mejorar el factor de potencia resulta práctico y económico, por medio de la instalación de condensadores eléctricos estáticos, o utilizando motores sincrónicos disponibles en la industria (algo menos económico si no se dispone de ellos).
A continuación se tratará de explicar de una manera sencilla y sin complicadas ecuaciones ni términos, el principio de cómo se mejora el factor de potencia:
El consumo de KW y KVAR (KVA) en una industria se mantienen inalterables antes y después de la compensación reactiva (instalación de los condensadores), la diferencia estriba en que al principio los KVAR que esa planta estaba requiriendo, debían ser producidos, transportados y entregados por la empresa de distribución de energía eléctrica, lo cual como se ha mencionado anteriormente, le produce consecuencias negativas .
Pero esta potencia reactiva puede ser generada y entregada de forma económica, por cada una de las industrias que lo requieran, a través de los bancos de capacitores y/o motores sincrónicos, evitando a la empresa de distribución de energía eléctrica, el generarla transportarla y distribuirla por sus redes.

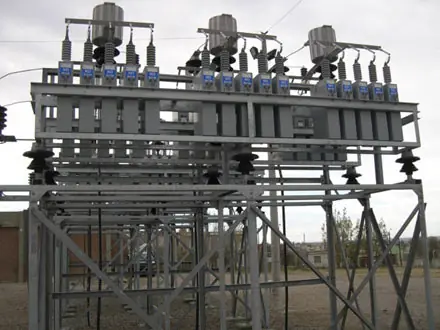

banco capacitores Comodoro Rivadavia.
Bueno amigos espero que les haya servido de algo esta info. Pronto pondre el tema de armonicas si les interesa. Avisenme. Muchas gracias
