Les dejo un proyecto de electrónica digital que hice, es un reloj digital de 24 horas con teconología TTL, utilizando contadores 74LS90, decodificadores 74LS47, compuertas AND 74LS08 y displays de ánodo común.
El formato que cumple es de 24 horas con segundos, minutos y horas.
Aquí dejo el diagrama:
Circuito:
[]

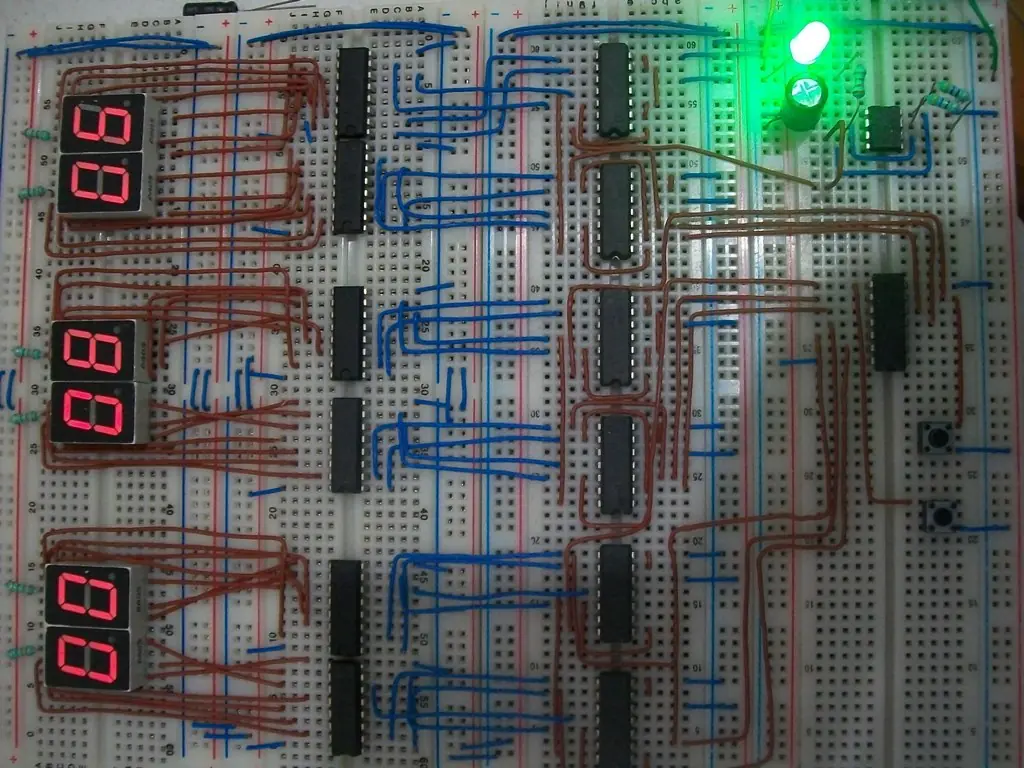

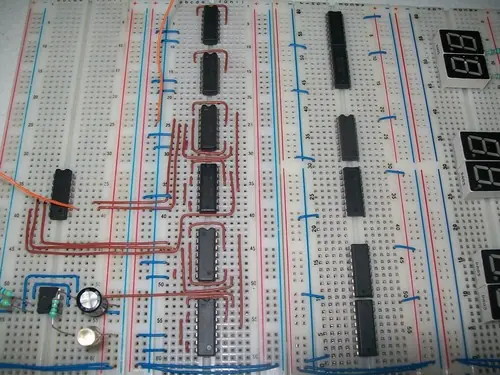

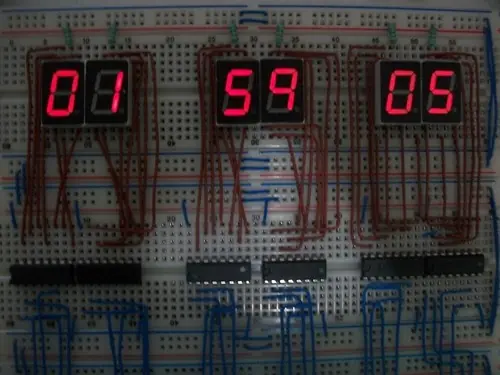

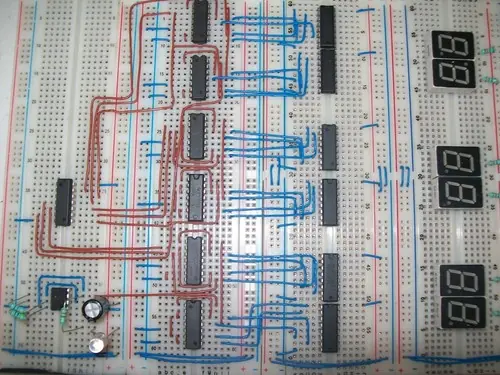

(Ya armado en protoboard)
Notas:
-Nótese que sólo en las dos primeros circuitos integrados coloqué números, ese orden de los números es el mismo para todos los C.I. y son pocas las conexiones que cambian. Para las compuertas AND sólo se necesita un circuito integrado.
-El "interruptor de pulsos" es opcional, éste sólo autoriza o impide el paso del pulso al reloj, y utilicé un cable que sólo quitaba y ponía.
-Los Aceleradores de minutos y horas, también son opcionales pero es recomendable ponerlos para ajustar su reloj a la hora deseada y sólo se utilizan dos pulsadores o pueden utilizar un cable.
-El oscilador que genera el pulso al reloj no es exacto, pero es lo más cercano al segundo preciso que encontré.
-El contador (74LS90) se alimenta de la pata 5 a +5v & el Decodificador (74LS47) Se alimenta de la pata16 a +5v y de la 8 a tierra.
MATERIAL:
6 - Display de ánodo común
6 - 74ls90 (Contador)
6 - 74ls47 (Decodificador)
6 - Resistencias de 330 Ohms o 680 Ohms.
1 - Compuerta and 74ls08
1 - Cargador de celular o alimentación de 5v (No más)

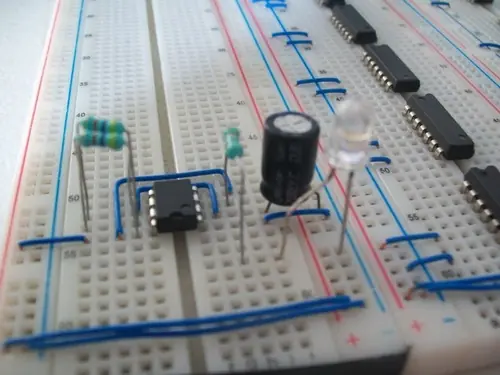

Generador de pulsos:
1 - CI NE555 o LM555
1 - Capacitor de 100 MF
2 - Resistencias de 4.7 kOhms
1 - Resistencia de 220 o 330 Ohms
1 - LED
Cable, pinzas, etc.
**Recuerda puentear todos los protos para que se alimente correctamente todo el circuito**
Dudas y aclaraciones, dejen sus comentarios, o manden un tweet (@aleleonz) ya que el post no es revisado constantemente.
ES NECESARIO tener conocimientos básicos de electrónica digital para que así sea más fácil armar el circuito. Las conexiones son en cascada, el timmer manda el pulso a los segundos, luego cada que se cumple el ciclo de 60 segundos este le da un pulso al primer contador de minutos, al cumplirse los 60 pulsos de minutos se manda otro pulso a las horas y así respectivamente.
