Arma tu propio reloj y diseña tu estilo
Esta ocacion enseñaré como armar su propio reloj digital, comenzando desde 0.
Material:
Un protoboard
2 Display(Catodo ó Anodo comun)
Un circuito generador de pulsos(Usaremos un 555)
2 decodificadores(74LS 48/47)
Compuertas Básicas(74LS32 OR y 74LS08 AND)
Circuitos contadores de década(74LS90)
Fuente de alimentación, se recomienda de 2A.
Este es el diagrama del cuerpo del reloj, es decir, el conteo de 23 hrs y 59 minutos.
Como lo menciono en la imagen, requerimos de un pulso para ir cambiando la hora. Este pulso puede ser emitido por un circuito 555, un generador de pulsos.
Debemos calcular la frecuencia del 555 a un minuto, o si queremos personalizarlo, podemos hacer la frecuencia a 1 segundo y dar el pulso a el cuerpo del reloj(horas-minutos), cuando pasen 60 segundos.

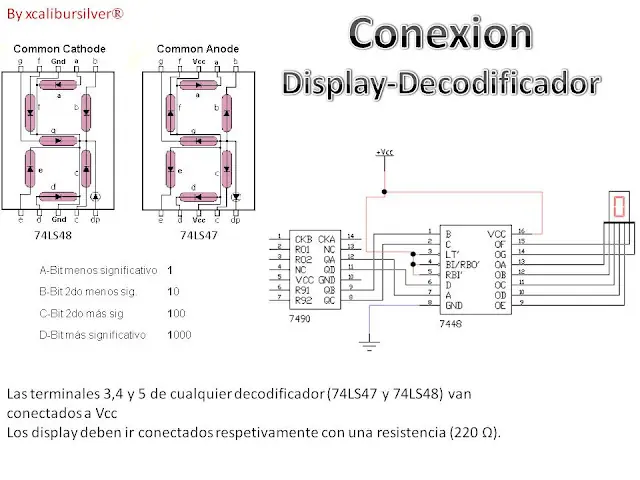

Estas son las conexiones del display al decodificador.
No hace falta explicar exactamente el comportamiento de cada circuito, lo que sí diré es que los circuitos empleados son Flip-Flop(por si quieren investigar mas a fondo), solo conecten como esta en el diagrama, y tendrán su reloj armado y funcionando. Deben tener conocimientos básicos de electrónica si quieren saber realmente que es lo que se esta haciendo.
El generador de pulsos(temporizador) 555 no lo explicaré en este post.

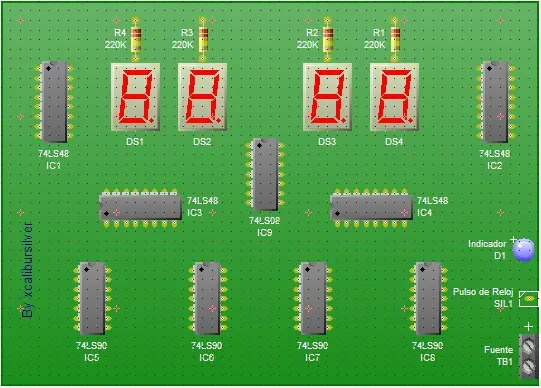

Esta es una Vista Previa del reloj terminado en placa.(Vista desde arriba, sin conexiones)
Con esto concluye el post; por cierto, este circuito ya lo armé hace tiempo, funcionó al 90%(por cuestiones de corriente, por eso recomiendo 2A), si tienen dudas sobre el funcionamiento especifico, no duden en comentar.
