HOLAS GENTE!! ACA LESDEJO CIRCUITOS ELECTRONICOS PARA QUE PUEDAN EXPERIENTAR CON SUS GUITARRAS
DIFERENTES SONIDOS Y EFECTOS!!
AMPLIFICADORES:

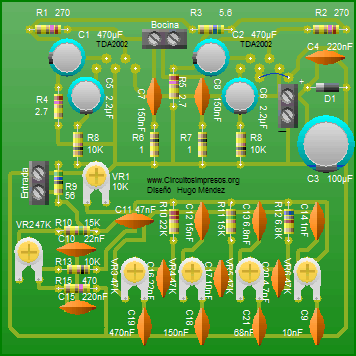

AMPLIFICADOR 20 WATTS
La fidelidad de este amplificador es indiscutible, puede servirte para reconstruir algún equipo del cual ya no encuentres repuestos, ùnicamente debes de tomar en cuenta los voltajes, aunque el STK 437 ó 439 trabajan muy bien hasta con 35 voltios, el 741 del preamplificador, hasta con 30 voltios, aunque para alargar sus horas de buen funcionamiento se recomiendan los voltajes sugeridos en el diagrama.
ESQUEMA:
PCB:

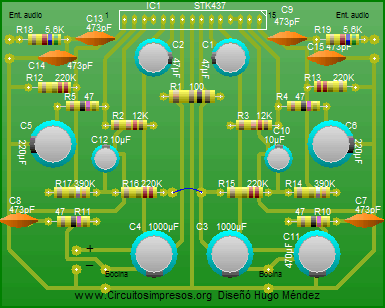

AMPLIFICADOR 30 WATTS
ESQUEMA:
PCB:

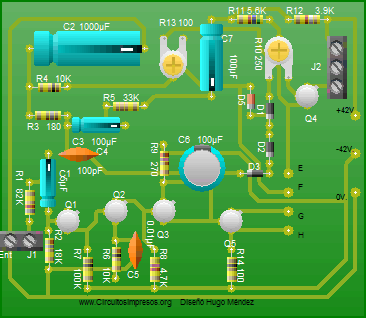

AMPLIFICADOR 70 WATTS
ESQUEMA
PCB:
DISEÑOS PROPORCIONADOS POR HUGO MENDEZ, GRACIAS HUGO!!

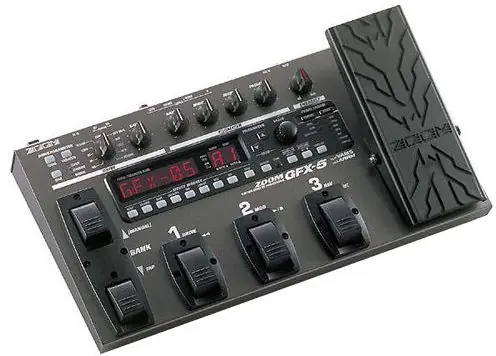

PEDALES DE EFECTOS:
ATTACH:
REVERB DIGITAL
LINK: http://www.tonepad.com/getFileInfo.asp?id=122
AMPLIFICADORES A VALVULAS:
JCM800
APMLIFICADOR DE 100 WATS A VALVULAS:
ARQUITECTURA DE UN AMPLIFICADOR A VÁLVULAS
En realidad, un amplificador (combo) a válvulas es un dispositivo de unasimplicidadsorprendente. Básicamente está formado por tres bloques operativos: la circuitería de amplificación en sí misma, el altavoz o altavoces y lade alimentación. En muchos casos, podemosubicarun cuarto bloque formado por la sección de efectos (reverb, trémolo, etc).
La circuitería de amplificación se encarga de tomar los modestos 3 a 25 milivoltios que entrega la guitarra, para conseguir los 5 a 400 W capaces de ponerte los pelos de punta (o no).
A su vez, la circuitería de amplificación se divide en varias partes: el preamplificador, los pasos intermedios de amplificación, el inspecciónde tono, el excitador / inversor de fase y el amplificador de potencia. En la primera pedazo-el preamplificador- resulta muy generalencontrar dos entradas que, internamente, son mezcladas porórganode unasimplered de resistencias, paraintroducirlaseñalen el preamplificador. Este paso se encarga de subirlos pocos milivoltios que se reciben a la incursióndel amplificador hasta unos pocos cientos de milivoltios; dada la pequeñagrandezade las señales que se manejan aquí, es la zona másquisquillosoa conquistarruidos externos.
La sección preamplificadora viene seguida normalmente del inspeccióndevolumenaunque, en muchos casos, podemosubicarvarios circuitos preamplificadores colocados en paralelo, que posteriormente serán mezclados; en la superioridadde los casos, estos preamplificadores no son exactamente iguales, de matrizque proporcionan sonidos diferentes. Los controles de tono puede existirindependientes para cada preamplificador, o situarse posteriormente a lafusiónde ellos, formando un circuito decorreccióngeneralpara todas las entradas. Algunos fabricantes colocan en este punto circuitos de amplificación para conseguir saturación extra, como es el acontecimientode los Mesa Boogie.
A continuación, los pasos de amplificación intermedios (que sólo se encuentran en los amplificadores de potencias medias y altas) amplifican laseñalhasta unos pocos voltios. Se trataprincipalmentede amplificadores derigidezcuya misión es conseguir una preciode energíasuficientepara excitar convenientemente al paso excitador.
El paso excitador se encarga de subirlarigidezhasta los 10-40 voltios. Si el amplificador incorpora una salida de eficaciade tipo push pull, el excitadorademásse encarga de generar dos versiones de laseñalque recibe: ambas son idénticas, excepto en que se encuentran desfasadas 180 grados una conrespectoa la otra.
La fasede eficaciaes donde el amplificador desarrolla toda la eficaciaque es hábilde entregar. En el acontecimientode amplificadores que entreguen menos de 15 W, esta suelequedarformada por una única faseen configuraciónclaseA. En los amplificadores de eficaciamedia (15 a 75 W) se sueledisponerun semejanteen configuración AB. Cuando las potencias son más elevadas (entre 75 y 400 W), podremosubicarentre cuatro y ocho válvulas de eficaciadispuestas en configuraciones push pull en paralelo.
La circuitería de eficaciaestá seguida de un transformador de salida que tiene dos objetivos: en primer lugar, adaptar la alta impedancia de salida de las válvulas (entre 1.000 y 10.000 ohms) a la de los altavoces utilizados que, según su configuración, puedeteneruna impedancia de entre 2 y 32 ohms; en algunos modelos, se ofrecen tomas intermedias en elaccesoriodel transformador paradisponerde 4, 8, 16 ohms, etc. En segundo lugar, este transformadorademásse encarga de aislar las elevadas tensiones presentes en la fasede eficacia(entre 150 y 900 volts) de los altavoces.
En algunos amplificadores, se toma una pequeña pedazode laseñalde salida, que se reintroduce en la faseexcitadora, de matrizque se consiga unacontestaciónmás amplia del amplificador, y que la amplificación sea más uniforme en todo el condiciónde frecuencias (a diferencia de lo que ocurre con los amplificadores de alta fidelidad, los amplificadores de guitarra no han sido diseñados para ofrendarunacontestaciónplana,destinoque presentan refuerzos y atenuaciones muy importantes en su curva de respuesta). Este circuito de realimentación negativa (si se tratara de realimentación positiva, el amplificador entraría en oscilación) se diseña en muchas ocasiones de matrizque sea ajustable porórganodel inspecciónde presencia; este no suele existirmás que un inspecciónde tono insertado en este bucle de realimentación.
El extremobloque lo matrizlade sustentoque, normalmente, está formado por un transformador que convierte larigidezde red a varias tensiones AC secundarias, que son rectificadas y filtradas.
