Flash de la cámara rompe la pantalla del ordenador portátil?
Bueno curioseando por internet me encontre con este video bastante peculiar.
La verdad yo no me esperaba que sea posible pero vean como el monitor se apaga con el flash de una camara comun y corriente.
Para no realizar un post crap vamos a introducir un poco de teoria al caso jaja, el que desee ver la prueba directamente puede avanzar hasta el final del post.
Pantallas LCD.
Una pantalla de cristal líquido o LCD (sigla del inglés liquid crystal display) es una pantalla delgada y plana formada por un número de píxeles en color o monocromos colocados delante de una fuente de luz o reflectora. A menudo se utiliza en dispositivos electrónicos de pilas, ya que utiliza cantidades muy pequeñas de energía eléctrica.
1. Film de filtro vertical para polarizar la luz que entra.
2. Sustrato de vidrio con electrodos de Óxido de Indio ITO. Las formas de los electrodos determinan las formas negras que aparecen cuando la pantalla se enciende y apaga. Los cantos verticales de la superficie son suaves.
3. Cristales líquidos "Twisted Nematic" (TN).
4. Sustrato de vidrio con film electrodo común (ITO) con los cantos horizontales para alinearse con el filtro horizontal.
5. Film de filtro horizontal para bloquear/permitir el paso de luz.
6. Superficie reflectante para devolver la luz al espectador. En un LCD retroiluminado, esta capa es reemplazada por una fuente luminosa.
¿Como funciona un flash integrado de una camara?
Las cámaras fotográficas incorporan un flash que crea un destello de luz en breve fracción de segundo. En este artículo te voy a indicar a rasgos generales como es el funcionamiento electrónico del flash integrado
Funcionamiento del Flash Integrado de la Cámara

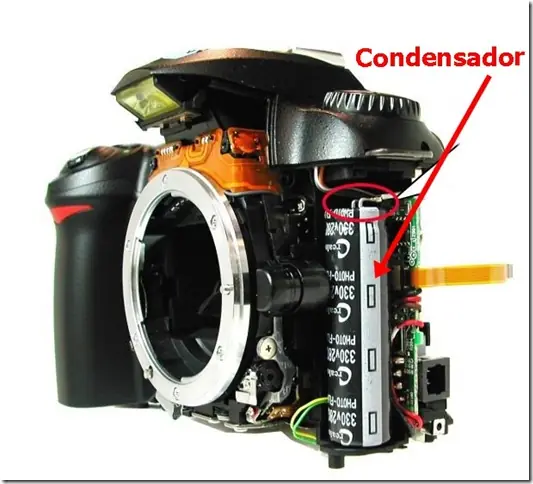

Antes de comenzar, déjame decirte que al accionar el encendido de la cámara, se empieza a cargar de tensión un condensador (ver la fotografía). Para no entrar en detalles, imagina que el condensador hace de batería, siendo capaz de almacenar una tensión alrededor de 300 voltios.
Para que el condensador se cargue a 300 voltios a partir de los pocos voltios que tiene la batería de una cámara (del orden de 6V), se precisa de un transformador para convertir dicha tensión a la de 300 voltios. Este transformador junto a un circuito electrónico conversor está ubicado en el cuerpo de la cámara. Lo siento, pero no he podido conseguir una foto para poderlo mostrar.
¿Cual es todo el proceso de Funcionamiento del Flash Integrado?
Cuando haces la foto, la cámara mide la luz de la escena y determina si es suficiente o por el contrario hace falta más luz. Esto se realiza a través de los circuitos integrados de la placa principal, los cuales a través del software que tienen programado determinan la acción a realizar, es decir, Accionar o No el Flash.

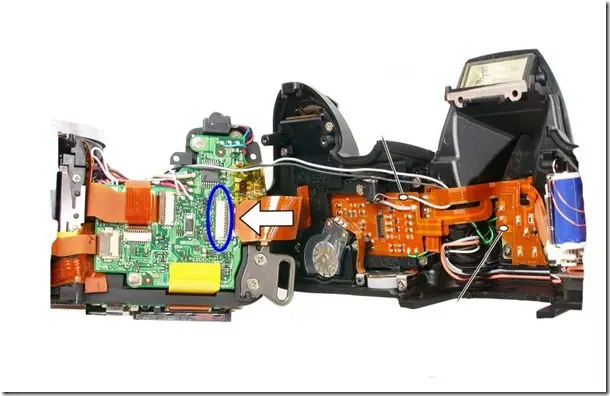

Aquí tienes una vista de la circuitería que conforma el flash. Ahora más abajo te explico algo más al respecto.
Bien, ¿como es todo el proceso?
La cámara ha medido la escena y determina que es poca la luz ambiental para conseguir una fotografía bien expuesta.
Si tienes el flash en modo automático, el circuito principal manda una orden al circuito encargado de levantar el flash.
Recuerda que el condensador estaba cargado con una tensión. Parte de esta tensión es enviada al circuito conversor de tensión para excitar el tubo del flash y así se produzca el destello.. La tensión generada por el transformador es del orden de miles de voltios (depende fabricante).

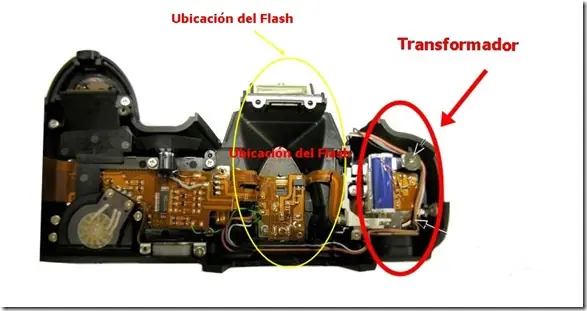

En esta foto tienes el transformador que se encarga de elevar la tensión que viene del condensador.
La alta tensión llega a los extremos del flash que emite el destello. El tubo que compone el flash está lleno de un gas llamado Xenon. La corriente que circula por el interior del tubo, excita los átomos del xenon y el gas se ioniza. El destello se produce cuando los átomos de gas colisionan con los electrones.
Como bien sabes, la duración es de una breve fracción de segundo, pero es tal cantidad de luz emitida que es suficiente para iluminar la escena y conseguir una foto con buena exposición en la mayoría de las ocasiones.
Bueno terminemos la teoria y aqui la prueba!
Al parecer, el flash de una cámara hace que la pantalla LCD se bloquee. Estoy suponiendo que es temporal, de lo contrario habría que evitarlo.
Busque por muchos medios y no pude descubrir si el efecto es temporal o permanente. Si es que alguien quiere averiguarlo y comentar el resultado le estaria agradecido
