ELEMENTOS NECESARIOS PARA LA CONFECCIÓN DE UN CABLE DE RED.
- Cable de red tipo CAT 5 (4 pares de hilos)
- 2 Conectores RJ45.
- Pinza para crimpear
- Tester de Red (opcional)
ESQUEMA DE CONEXIÓN DE LOS CABLES
• Cable derecho: Utilizado para la conexión de la placa de red al switch.
• Cable cruzado: Utilizado para la conexión entre 2 switchs o hubs (también llamado conexión en cascada), o para conectar 2 computadoras directamente por la placa de red (conector RJ45) sin la utilización de un switch o hub.
Existen varios esquemas de conexión de los cables en una red, o sea, el orden interno de los hilos en el conector. Dejando de lado la discusión de cual esquema es mejor, vamos a presentar el esquema de conexión para el standard EIA 568B.
Esta es la configuración del esquema CAT 5 para cable directo (o patch cord) según la norma 568B:
Conector #1 Conector #2
Blanco/Naranja Blanco/Naranja
Naranja/Blanco Naranja/Blanco
Blanco/Verde Blanco/Verde
Azul/Blanco Azul/Blanco
Blanco/Azul Blanco/Azul
Verde/Blanco Verde/Blanco
Blanco/Marrón Blanco/Marrón
Marrón/Blanco Marrón/Blanco
Nota: El primer color del par, es el color dominante del cable, o sea, en el cable azul/blanco, es un hilo azul con líneas blancas y el cable blanco/azul, es un cable blanco con líneas azules.

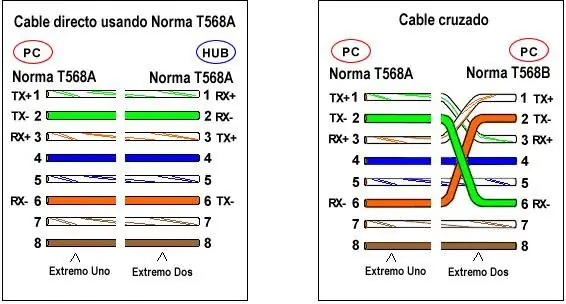

Esquema de conexión para la norma EIA/TÍA T568B
Configuración del esquema CAT 5 para cable cruzado (o crossover) según la norma 568B:
Conector #1 Conector #2
Blanco/Naranja Blanco/Verde
Naranja/Blanco Verde/Blanco
Blanco/Verde Blanco/Naranja
Azul/Blanco Azul/Blanco
Blanco/Azul Blanco/Azul
Verde/Blanco Naranja/Blanco
Blanco/Marrón Blanco/Marrón
Marrón/Blanco Marrón/Blanco
Esquema de conexión cruzado según la norma EIA/TÍA T568B
PROCEDIMIENTO PARA LA CONFECCIÓN DEL CABLE DE RED
Empiezo: con la punta de las tijeras, a unos 3 cm. Aprox. del extremo, pellizco la funda, camisa o aislamiento externo del cable, todo alrededor o utilizo la pinza crimpeadora para cortar el revestimiento sin cortar los filamentos
y cuando está debilitada, tiro y separo, dejando al descubierto.
los cuatro pares de cables trenzados. Voy a preparar el lado de conexión normal ...
... desenrollo los cables, poniendo mucha atención, hasta el borde de la camisa (una vuelta más), y los coloco así: 1-blanco pareja de naranja, 2-naranja, 3-blanco pareja de verde, 4-azul ...
... 5-pareja de azul, 6-verde, 7-blanco pareja de marrón, 8-marrón, y los sujeto con fuerza; ya no puedo dejar que cambien el orden hasta acabar la construcción del conector ...
... sin soltar los cables por abajo, para que ninguna conexión cambie de posición, estiro bien los cables ...
... poniéndolos totalmente paralelos. No puedo dejar que cambien de posición, y si tengo que parar aquí para hacer algo ...
... los dejo sujetos con una pinza u otro utillaje, para que no cambien de posición.
En esta foto vemos que la distancia entre las flechas moradas es la longitud que tienen que tener los conductores individuales (longitud del carril), unos 12 mm. ...
... yo suelo cortar un poco más, unos 14-15 mm., porque al meter los cables dentro del conector la camisa se desplaza un poco ...
... los voy metiendo dentro del conector, sin aflojar la presión sobre el extremo de la camisa, vigilando que cada uno entre por su carril ...
... y después empujo desde un poco más atrás, hasta que los cables llegan a tope al final de los carriles, e inmediatamente ...
... sujetando el cable muy cerca del conector, apretando la camisa gris sobre los cables interiores, para que no se desplacen, meto el conector en la herramienta de crimpar ...
Les debo estas imagenes
Comenten y gracias.
