Lockheed Martin F-22 Raptor
El F-22 Raptor es un avión de combate de alta maniobrabilidad con tecnología furtiva concebido por Lockheed Martin Aeronautics y Boeing Integrated Defense Systems. Fue diseñado como caza de superioridad aérea de la Fuerza Aérea de los Estados Unidos en la era de la Guerra Fría. Puede llevar a cabo todo tipo de misiones, tales como ataque a tierra o guerra electrónica. El primer prototipo (YF-22) voló por primera vez el 29 de septiembre de 1990.
Dispone de los últimos adelantos tecnológicos, hasta el punto de haber eliminado todos los relojes analógicos de la cabina del piloto, presentando toda la información relevante en cuatro pantallas CRT. Su extraña planta romboidal, junto con el recubrimiento de losetas con forma triangular, contribuyen a dificultar la detección del radar, dándole capacidad de baja detectabilidad. El avión es un bimotor turbofán con empuje vectorial.
Las primeras unidades empezaron a ser puestas en operación en diciembre 2005 . La base aérea Hickman en Hawaii es la más reciente en haber recibido un escuadrón de F-22 en Marzo de 2006.
La fuerza aérea de Estados Unidos tiene planeado construir 183 F-22 para distribuirlos entre 7 escuadrones.
En su momento el F-22 compitió con el YF-23 fabricado por Northrop/McDonnell Douglas (voló por primera vez el 27 de agosto de 1990) para determinar cual podía ser el caza de superioridad aérea del siglo XXI. Como el ganador del concurso fue el F-22, el proyecto YF-23 fue abandonado y los dos prototipos del avión que se construyeron, se encuentran almacenados en la base Edwards de Estados Unidos.
El 17 de septiembre del 2002 la USAF anunció el cambio de designación del ya consagrado «F-22» al actual «F/A-22», de esta forma se intenta reflejar a través de su nombre las capacidades multifunción del avión («F» por Fighter y «A» por Attack). Aunque el nombre fue finalmente cambiado a F-22A en 2005.
El Raptor entró en servicio en la USAF oficialmente en diciembre de 2005 como F-22A en el escuadrón de caza 27 en Utah.
Debido a las pocas unidades que serán fabricadas (120 frente a las 750 que se tenían pensadas) el coste total por unidad es de 360 millones de dólares estadounidenses. Hay que tener en cuenta que este coste incluye los gastos de desarrollo e investigación y por tanto cuantas menos unidades mayor es el coste total, siendo el coste unitario de cada aeronave de 137 millones de dólares .
Aunque se considera virtualmente imposible de exportar a otras naciones, debido a que una versión de exportación sería desprovista de gran parte de su tecnología clave, Japón podría ser el primer operador aparte de la USAF del F-22, aunque sería discutible cuántos sistemas clave serían desprovistos o si la unidad sería designada F-22A o F-22J.
Armamento
AIM-9X «Sidewinder» de guía IR
AIM-120C AMRAAM de guía AR (Active Radar).
AIM-132 ASRAAM (Advanced Short Range Air to Air Missile) de guía IR. (Este misil no sería utilizado por el F-22 y el F-35, al disponerse del AIM-9X «Sidewinder»)
Cualquier tipo de bomba LGB (Laser Guided Bomb) como la GBU-15 o Paveway de 2000 lb.

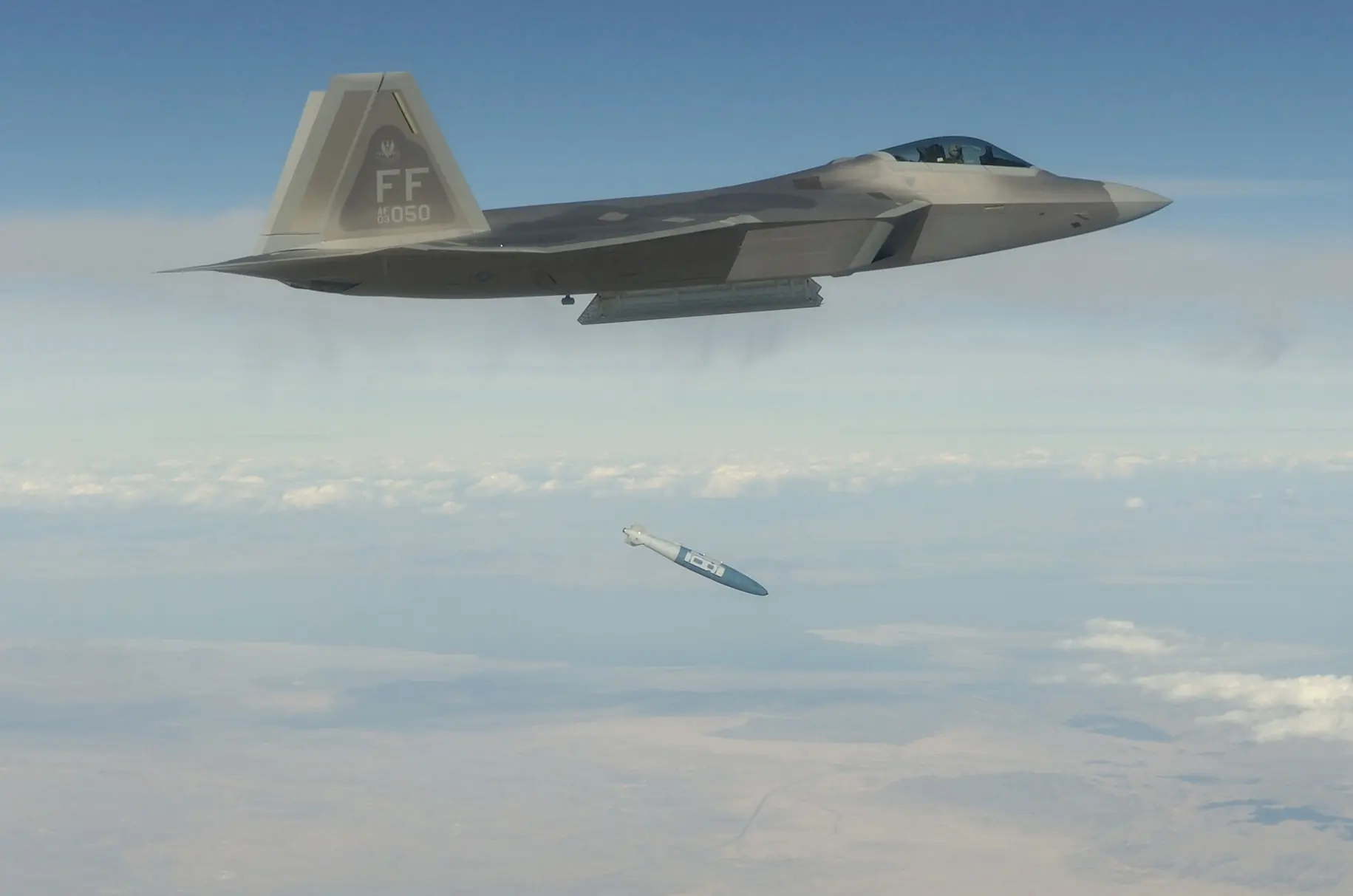

GBU-32 JDAM (Joint Direct Attack Munition), una bomba convencional Mk-83 de 1.000 lb con sistemas de guiado INS (Inertial Navigation System o Sistema de Navegación Inercial) y el Sistema de Posicionamiento Global o GPS.
GBU-39/40 SDB (Small Diameter Bombs)
Un cañón M-61A2 tipo gatling de 20 mm, montado internamente en la parte superior del ala derecha (perspectiva del piloto), más liviano que la versión A1, puede disparar 6000 rondas por minuto.
Northrop Grumman AN/APG-77 multi-Doppler con capacidad todo-tiempo, modo cartográfico y 29 modos de exploración y seguimiento; incluyendo uno nuevo llamado LPI (Low Probability Interception, Baja probabilidad de interceptación).

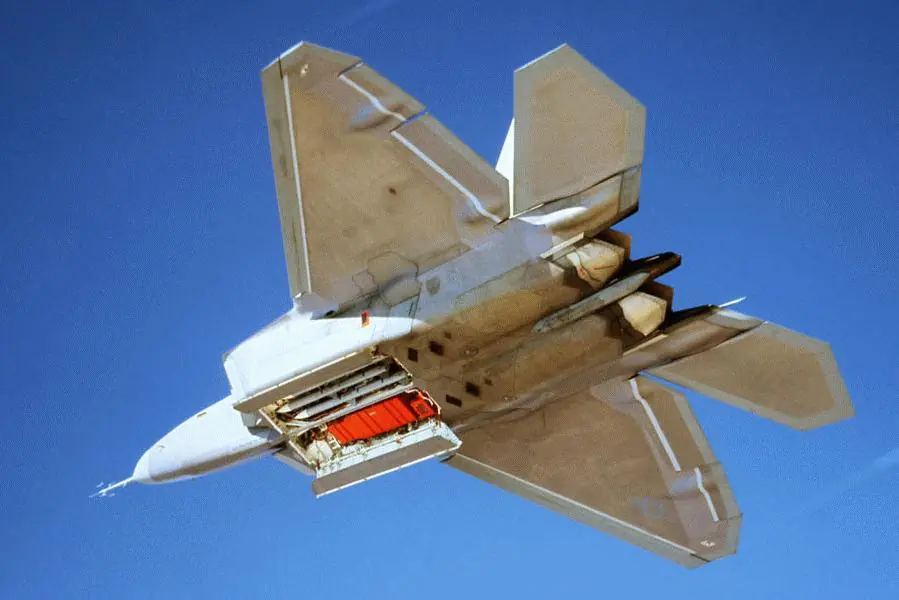

Posee 2 compartimientos internos principales, capaces de alojar cada uno 3 misiles «AMRAAM» o 1 misil «AMRAAM» y una GBU-32 JDAM o GBU o 4 SBD. Por otra parte tiene otros 2 compartimientos internos secundarios capaces de alojar cada uno 1 misil AIM-9X «Sidewinder».
El avión puede ser configurado para llevar armamento externo (en lugar del interno) en 4 pilones (2 en cada ala), aunque esto ultimo degrada mucho su furtividad:
Modo aire/aire extendido: 2 tanques auxiliares de combustible y 4 misiles aire-aire (2 misiles en cada pilón alar externo y 1 tanque de combustible en cada pilón alar interno).
Modo ferry: 4 tanques auxiliares de combustible y 8 misiles aire-aire (2 misiles y 1 tanque de combustible por pilón).
Aca les dejo unas fotos:
