Altímetro
Un altímetro es un instrumento de medición que indica la diferencia de altitud entre el punto donde se encuentra localizado y un punto de referencia; habitualmente se utiliza para conocer la altura sobre el nivel del mar de un punto.
La mayor utilización se hace en aeronáutica, como un elemento de seguridad más, formando parte de los instrumentos de vuelo más importantes del avión.
Es el más común de todos; su funcionamiento está basado en la relación entre presión y altitud, la presión atmosférica desciende con la altitud, aproximadamente, 1 hPa por cada 27 pies (8,2 metros) de altitud. Toman como base de referencia el nivel del mar, pero su funcionamiento está condicionado a los cambios meteorológicos, por lo que un altímetro de cierta calidad debería permitir compensar las variaciones de presión provocadas por el clima. Por otra parte, como el nivel del mar no es uniforme en todo el mundo, la base para medir la presión también puede variar según las latitudes en las que nos encontremos. O dicho en otros términos, si utilizamos el mismo altímetro en distintos países, los resultados pueden variar si no ajustamos la altura base (nivel del mar que sirve de referencia). Por último, como el espesor de la atmósfera varía mucho según la latitud (es mucho mayor en la zona intertropical) la correspondencia entre presión y altitud puede variar.
Estos altímetros tienen un funcionamiento irregular si el cambio de altitud es muy brusco, ya que tardan en responder y captar la presión atmosférica; tampoco funcionan bien si, por ejemplo, se realiza la ascensión en un coche con las ventanillas cerradas, ya que en el interior del coche con las ventanillas cerradas la presión será muy diferente a la del exterior.
El funcionamiento del altímetro está basado en los cambios de volumen que experimenta una cápsula cerrada, conteniendo gas a cierta presión, que son medidos mediante un mecanismo que traduce esos cambios en medidas de altitud, con respecto a una presión que se ha reglado mediante el sistema de reglaje que se usa para corregir la medida de altitud por los cambios de presión atmosférica (presión de referencia), este dato de reglaje se obtiene de un barómetro instalado en el punto respecto del cual se desea hacer la medición.
Radioaltímetro
Un radioaltímetro mide la altura existente entre una aeronave o vehículo espacial y el terreno que sobrevuela. Este tipo de altímetro muestra la distancia existente entre la aeronave y la superficie directamente debajo suya, en contraposición de los altímetros barométricos que indican la altura sobre un punto predeterminado, normalmente el nivel del mar.
Los radioaltímetros utilizan un radar para emitir pulsos de ondas de radio hacia el suelo. Estas ondas rebotan en la superficie y regresan a la aeronave, calculando ésta el tiempo que ha tardado la señal en los dos trayectos. Ya que la velocidad de la señal y el tiempo transcurrido entre su emisión y recepción son conocidos se puede calcular la altura relativa a la que está la aeronave.
El radio altímetro comienza a funcionar a partir de lo 2500 pies y mide una altura ( a diferencia del altímetro que media una altitud barométrica con respecto el mar) y se utiliza en la aproximaciones y el aterrizaje ya que se necesita una altura exacta y no la altura del mar (ya que los aeropuertos y las pistas no se encuentran en el mismo nivel que el mar).
Ejemplo:
En este caso el Altímetro marca 33.000 pies de altitud barométrica, por ende el radioaltímetro no estaría operando.
Variómetro
El varioaltímetro o variómetro es un aparato dotado de un sensor de presión atmosférica, muy sensible, que unido a dispositivos electrónicos permite al piloto de avión, planeador o parapente determinar a qué velocidad vertical se mueve dentro de la masa de aire. Además, en el caso de los dos últimos aparatos, una alarma acústica, con un tono de mayor frecuencia para el ascenso y otro para el descenso, permite centrar las corrientes térmicas para ganar altura o acelerar para salir de las descendencias.
En combinación con un termómetro puede proporcionar el gradiente de temperatura, lo que suministra una información adicional muy útil para saber a qué altitud puede llegar a subir la térmica.
Existen varios tipos de Variómetros entre ellos están, el común y el compensado, donde este último se le han modificado sus partes para evitar el retardo propio que tenia el variómetro común.
Anemómetro o Velocímetro
En aeronáutica el anemómetro es utilizado como velocímetro. Es el indicador de la velocidad relativa con respecto al aire. Como quiera que cada tipo de aeronave de ala fija posee una serie de velocidades características fundamentales para una operación segura de la misma, todas ellas incluidas dentro de la envolvente de vuelo. Destacan entre estas velocidades: la velocidad aerodinámica mínima velocidad de entrada en pérdida, Vs; la velocidad V1 de decisión de despegue; la velocidad máxima a no exceder, Vne; y la velocidad óptima o de máximo rendimiento, es decir la velocidad de crucero, Vcx. Viendo la necesidad de conocer en todo momento la velocidad de una forma precisa para poder trabajar con ellas se comprende la importancia de este instrumento. Su funcionamiento se basa en la comparación de dos presiones: la presión estática y la presión dinámica, captadas en puntos apropiados del aparato, mediante un sistema llamado pitot-estática.
El indicador de velocidad aerodinámica o anemómetro, mide la velocidad del avión expresada en nudos (kts), o bien en millas por hora (mph), con respecto a la masa de aire alrededor de la aeronave. Esto significa que si el avión se desplaza a 100 kts en una corriente de aire cuya componente según la dirección de vuelo es de 10 kts en el mismo sentido (viento de cola), la velocidad real respecto al suelo, o ground speed (GS), será de 100 + 10 = 110 kn. Del mismo modo, si el viento es de frente, el anemómetro indicara 100 kts pero la velocidad real respecto al suelo será de 90 kts, ya que habrá que restar la componente del aire.

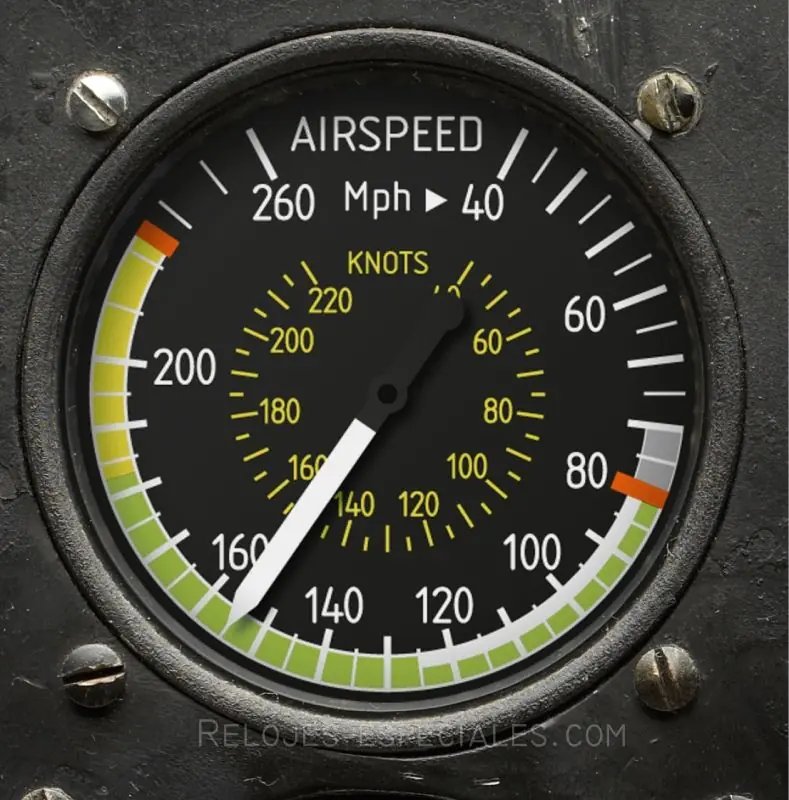

El indicador de velocidad aeródinamica contiene arcos coloreados en los extremos junto con números que indican lo siguiente:
Arco blanco: desde Vso hasta Vfe. Este arco blanco contiene las velocidades bajas o lentas del avión, indica las velocidades adecuadas a las que se puede operar con los flaps y su límite; si se mantienen los flaps extendidos y se rebasa el arco blanco, se podrían dañar.
Arco verde: desde Vs1 hasta Vno. El arco verde contiene las velocidades de crucero del avión, son las velocidades en que suele mantenerse la mayor parte del vuelo. La relación velocidad/consumo es aceptable y en caso de turbulencias el avión no se daña.
Arco amarillo: desde Vno hasta Vne. Este arco contiene las velocidades altas del avión, hay que tener bastante precaución, solo se puede llegar a esta velocidad cuando no hay turbulencias; tampoco se pueden realizar maniobras bruscas, existiría el riesgo de daño estructural.
Línea roja: solo ocupa una marca (Vne). Esta línea representa la velocidad máxima que el avión puede soportar; no se debe llegar a esta velocidad, es el punto a partir del cual el fabricante, o la autoridad aérea competente para evaluar la aeronave, ha determinado que en ningún caso se puede garantizar la integridad del aparato. Técnicamente, en español se le llama "velocidad máxima permitida".

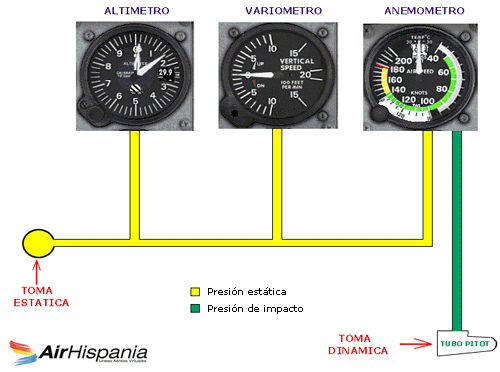

Hasta ahora esto vimos en este post (formas en que toma la informacion cada instrumento):
Y esto vimos hasta ahora junto con el post que hice anteriormente:
Les dejo el link del Primer post sobre Instrumentos de Vuelo:

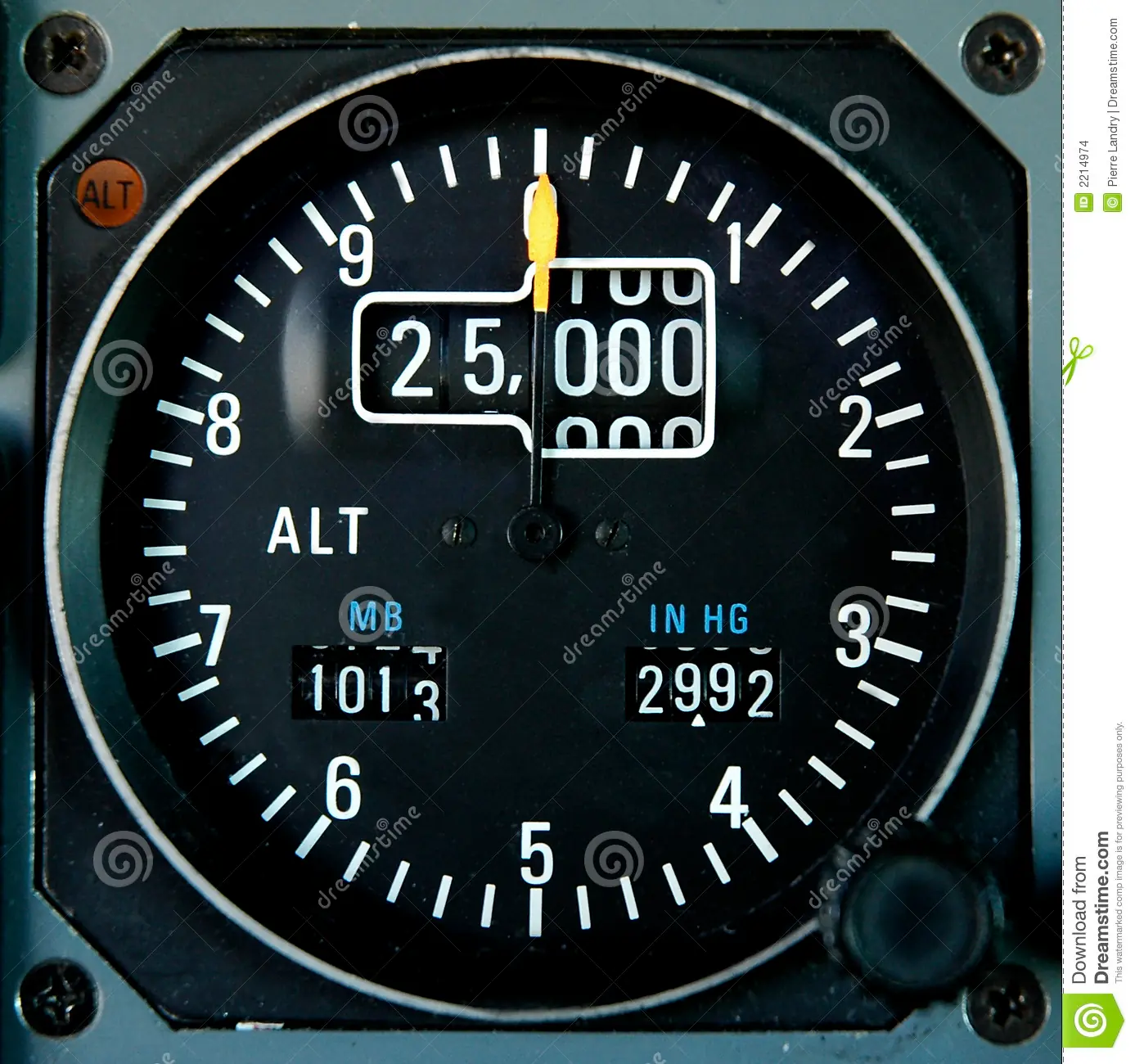

En este caso graduado en pies (o feet que equivalen a 0,3048 metros), la aguja larga marca cada 100 y la corta cada 1000.
Un altímetro es un instrumento de medición que indica la diferencia de altitud entre el punto donde se encuentra localizado y un punto de referencia; habitualmente se utiliza para conocer la altura sobre el nivel del mar de un punto.
La mayor utilización se hace en aeronáutica, como un elemento de seguridad más, formando parte de los instrumentos de vuelo más importantes del avión.
Es el más común de todos; su funcionamiento está basado en la relación entre presión y altitud, la presión atmosférica desciende con la altitud, aproximadamente, 1 hPa por cada 27 pies (8,2 metros) de altitud. Toman como base de referencia el nivel del mar, pero su funcionamiento está condicionado a los cambios meteorológicos, por lo que un altímetro de cierta calidad debería permitir compensar las variaciones de presión provocadas por el clima. Por otra parte, como el nivel del mar no es uniforme en todo el mundo, la base para medir la presión también puede variar según las latitudes en las que nos encontremos. O dicho en otros términos, si utilizamos el mismo altímetro en distintos países, los resultados pueden variar si no ajustamos la altura base (nivel del mar que sirve de referencia). Por último, como el espesor de la atmósfera varía mucho según la latitud (es mucho mayor en la zona intertropical) la correspondencia entre presión y altitud puede variar.
Estos altímetros tienen un funcionamiento irregular si el cambio de altitud es muy brusco, ya que tardan en responder y captar la presión atmosférica; tampoco funcionan bien si, por ejemplo, se realiza la ascensión en un coche con las ventanillas cerradas, ya que en el interior del coche con las ventanillas cerradas la presión será muy diferente a la del exterior.
El funcionamiento del altímetro está basado en los cambios de volumen que experimenta una cápsula cerrada, conteniendo gas a cierta presión, que son medidos mediante un mecanismo que traduce esos cambios en medidas de altitud, con respecto a una presión que se ha reglado mediante el sistema de reglaje que se usa para corregir la medida de altitud por los cambios de presión atmosférica (presión de referencia), este dato de reglaje se obtiene de un barómetro instalado en el punto respecto del cual se desea hacer la medición.
Radioaltímetro
Un radioaltímetro mide la altura existente entre una aeronave o vehículo espacial y el terreno que sobrevuela. Este tipo de altímetro muestra la distancia existente entre la aeronave y la superficie directamente debajo suya, en contraposición de los altímetros barométricos que indican la altura sobre un punto predeterminado, normalmente el nivel del mar.
Los radioaltímetros utilizan un radar para emitir pulsos de ondas de radio hacia el suelo. Estas ondas rebotan en la superficie y regresan a la aeronave, calculando ésta el tiempo que ha tardado la señal en los dos trayectos. Ya que la velocidad de la señal y el tiempo transcurrido entre su emisión y recepción son conocidos se puede calcular la altura relativa a la que está la aeronave.
El radio altímetro comienza a funcionar a partir de lo 2500 pies y mide una altura ( a diferencia del altímetro que media una altitud barométrica con respecto el mar) y se utiliza en la aproximaciones y el aterrizaje ya que se necesita una altura exacta y no la altura del mar (ya que los aeropuertos y las pistas no se encuentran en el mismo nivel que el mar).
Ejemplo:
En este caso el Altímetro marca 33.000 pies de altitud barométrica, por ende el radioaltímetro no estaría operando.

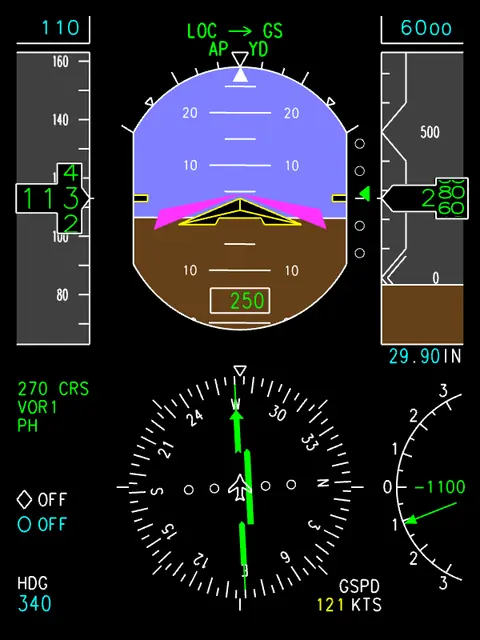

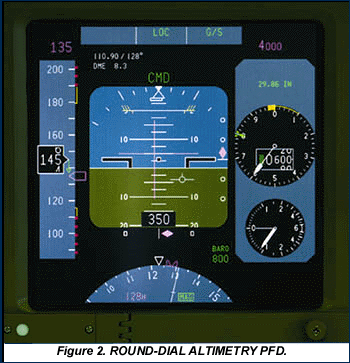

En este caso si estaría operando y por la velocidad, y las funciones que tienen activados en el AP (que son LOC y G/S o Glide Slope) indican que se estaría haciendo uso del ILS para aterrizar. La indicación se puede observar en el límite inferior del AI en la parte marron y por encima del indicador de Eje de pista.
Idem que la anterior imagen.
Variómetro
El varioaltímetro o variómetro es un aparato dotado de un sensor de presión atmosférica, muy sensible, que unido a dispositivos electrónicos permite al piloto de avión, planeador o parapente determinar a qué velocidad vertical se mueve dentro de la masa de aire. Además, en el caso de los dos últimos aparatos, una alarma acústica, con un tono de mayor frecuencia para el ascenso y otro para el descenso, permite centrar las corrientes térmicas para ganar altura o acelerar para salir de las descendencias.
Graduado en pies. 100 feets por min.
1000 feets X min.
En combinación con un termómetro puede proporcionar el gradiente de temperatura, lo que suministra una información adicional muy útil para saber a qué altitud puede llegar a subir la térmica.
Existen varios tipos de Variómetros entre ellos están, el común y el compensado, donde este último se le han modificado sus partes para evitar el retardo propio que tenia el variómetro común.

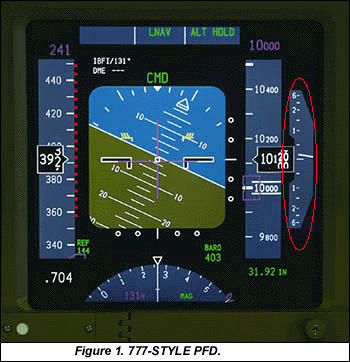

Variómetro en un avión comercial.
Anemómetro o Velocímetro
En aeronáutica el anemómetro es utilizado como velocímetro. Es el indicador de la velocidad relativa con respecto al aire. Como quiera que cada tipo de aeronave de ala fija posee una serie de velocidades características fundamentales para una operación segura de la misma, todas ellas incluidas dentro de la envolvente de vuelo. Destacan entre estas velocidades: la velocidad aerodinámica mínima velocidad de entrada en pérdida, Vs; la velocidad V1 de decisión de despegue; la velocidad máxima a no exceder, Vne; y la velocidad óptima o de máximo rendimiento, es decir la velocidad de crucero, Vcx. Viendo la necesidad de conocer en todo momento la velocidad de una forma precisa para poder trabajar con ellas se comprende la importancia de este instrumento. Su funcionamiento se basa en la comparación de dos presiones: la presión estática y la presión dinámica, captadas en puntos apropiados del aparato, mediante un sistema llamado pitot-estática.
El indicador de velocidad aerodinámica o anemómetro, mide la velocidad del avión expresada en nudos (kts), o bien en millas por hora (mph), con respecto a la masa de aire alrededor de la aeronave. Esto significa que si el avión se desplaza a 100 kts en una corriente de aire cuya componente según la dirección de vuelo es de 10 kts en el mismo sentido (viento de cola), la velocidad real respecto al suelo, o ground speed (GS), será de 100 + 10 = 110 kn. Del mismo modo, si el viento es de frente, el anemómetro indicara 100 kts pero la velocidad real respecto al suelo será de 90 kts, ya que habrá que restar la componente del aire.
El indicador de velocidad aeródinamica contiene arcos coloreados en los extremos junto con números que indican lo siguiente:
Arco blanco: desde Vso hasta Vfe. Este arco blanco contiene las velocidades bajas o lentas del avión, indica las velocidades adecuadas a las que se puede operar con los flaps y su límite; si se mantienen los flaps extendidos y se rebasa el arco blanco, se podrían dañar.
Arco verde: desde Vs1 hasta Vno. El arco verde contiene las velocidades de crucero del avión, son las velocidades en que suele mantenerse la mayor parte del vuelo. La relación velocidad/consumo es aceptable y en caso de turbulencias el avión no se daña.
Arco amarillo: desde Vno hasta Vne. Este arco contiene las velocidades altas del avión, hay que tener bastante precaución, solo se puede llegar a esta velocidad cuando no hay turbulencias; tampoco se pueden realizar maniobras bruscas, existiría el riesgo de daño estructural.
Línea roja: solo ocupa una marca (Vne). Esta línea representa la velocidad máxima que el avión puede soportar; no se debe llegar a esta velocidad, es el punto a partir del cual el fabricante, o la autoridad aérea competente para evaluar la aeronave, ha determinado que en ningún caso se puede garantizar la integridad del aparato. Técnicamente, en español se le llama "velocidad máxima permitida".

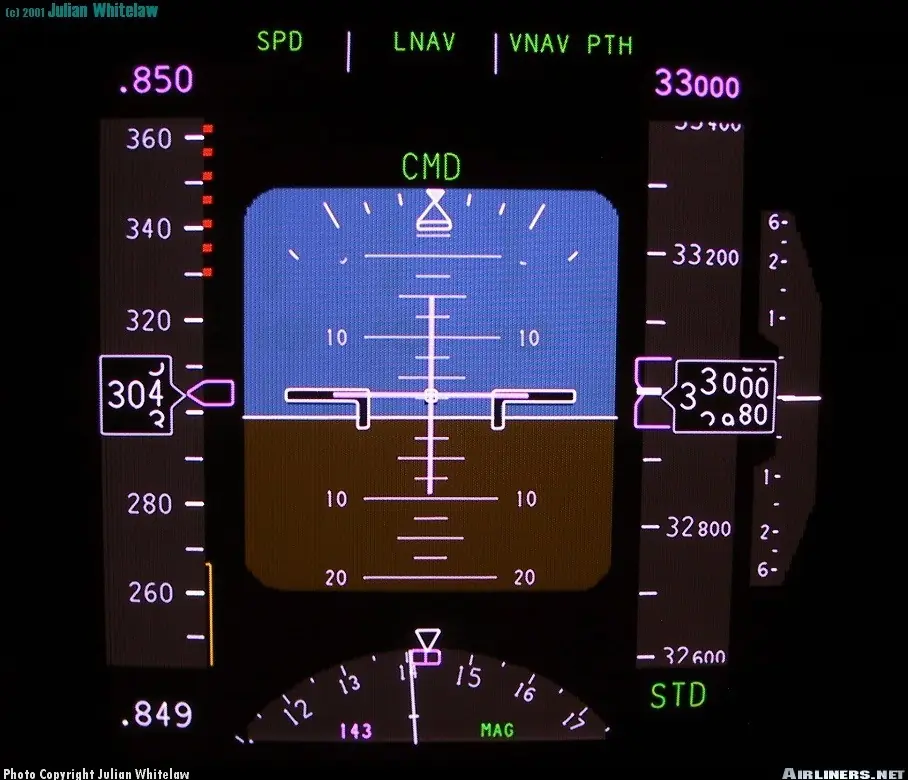

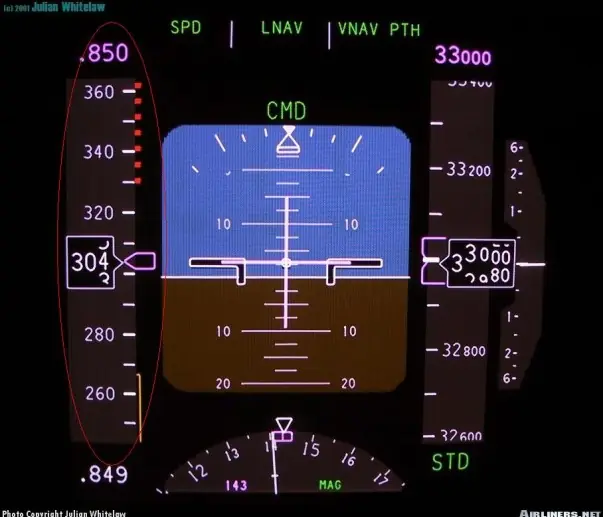

Ahí vemos el indicador de la velocidad a la izquierda (señalado en rojo) donde indica una velocidad de 306 Kts. El .850 creo que es el número de Match si mal no recuerdo.
