Buenas a todos, aca les dejo un aporte, como ponerle el famoso True Bypass a tu Cry Baby, es muy facil, solo necesitamos pocos materiales como:
Un DPDT de 6 patas, obio, ¿no?
Tambien un pedazo de cable, de la medida de cable que tiene el pedal preferentemente y materiales de trabajo: soldador, estaño y una navaja o tricheta.
1. destapamos nuestro Cry Baby y procedemos a sacarle el SPDT (interruptor original) y lo desoldamos.
2. luego colocamos el DPDT (Interruptor nuevo)
3.siguendo los numeros del DPTP, soldamos los cables:
*Pata Nº1 y Nº4: ahi tenemos que hacer puente con un
pedazo de cable.
*Pata Nº2: en esta pata soldaremos el cable verde
*Pata Nº5: en esta pata soldaremos el cable violeta
*Pata Nº6: en esta pata soldaremos los dos cables azules

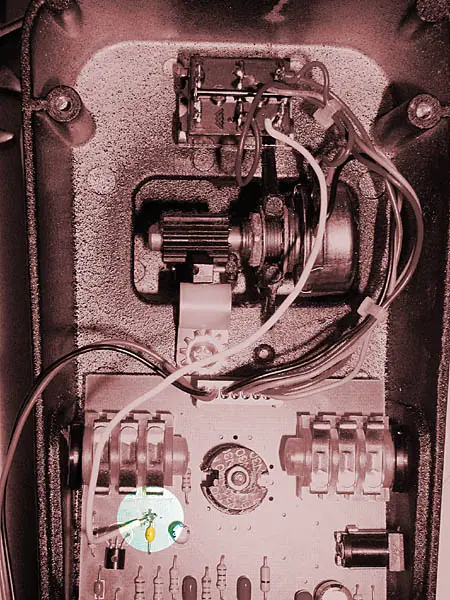

*esto quedaria haci:
*Pata Nº3: en esta pata con el pedazo de cable haremos
lo siguiente
tomamos una de las puntas del cable y la soldamos en la pata Nº3
luego, la otra punta, la soldamos en el condensador de entrada
que es este:

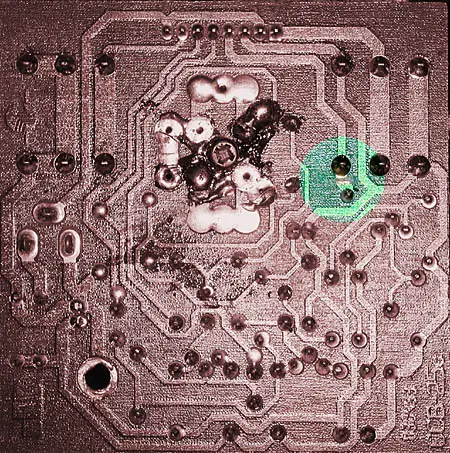

4. este es el ultimo paso: tienen que cortar una linea de cobre con una trincheta, cuchillo, ect. con cuidado. aca les dejo una imagen de la linea de cobre que hay que raspar.
Espero que les sirva.
