Buscando por la web algún grabador de microcontroladores PIC me cruce con el PicKit2 que es USB y tiene soporte para gran cantidad de dispositivos. No voy a dar circuitos de este porque hay miles, pero pueden encontrarlo aca:
El problema que me surgió fue el del maldito zócalo ZIF. Son caros, no se consiguen en todos lados y para rematarla no hay ningún buen PCB en el cuál se puedan poner todos los dispositivos sin andar cambiando jumpers o llaves con el consiguiente riesgo de quemar el PIC, el puerto USB de la PC o todo junto.
Entonces rebuscando entre la chatarra electrónica encontre esto:

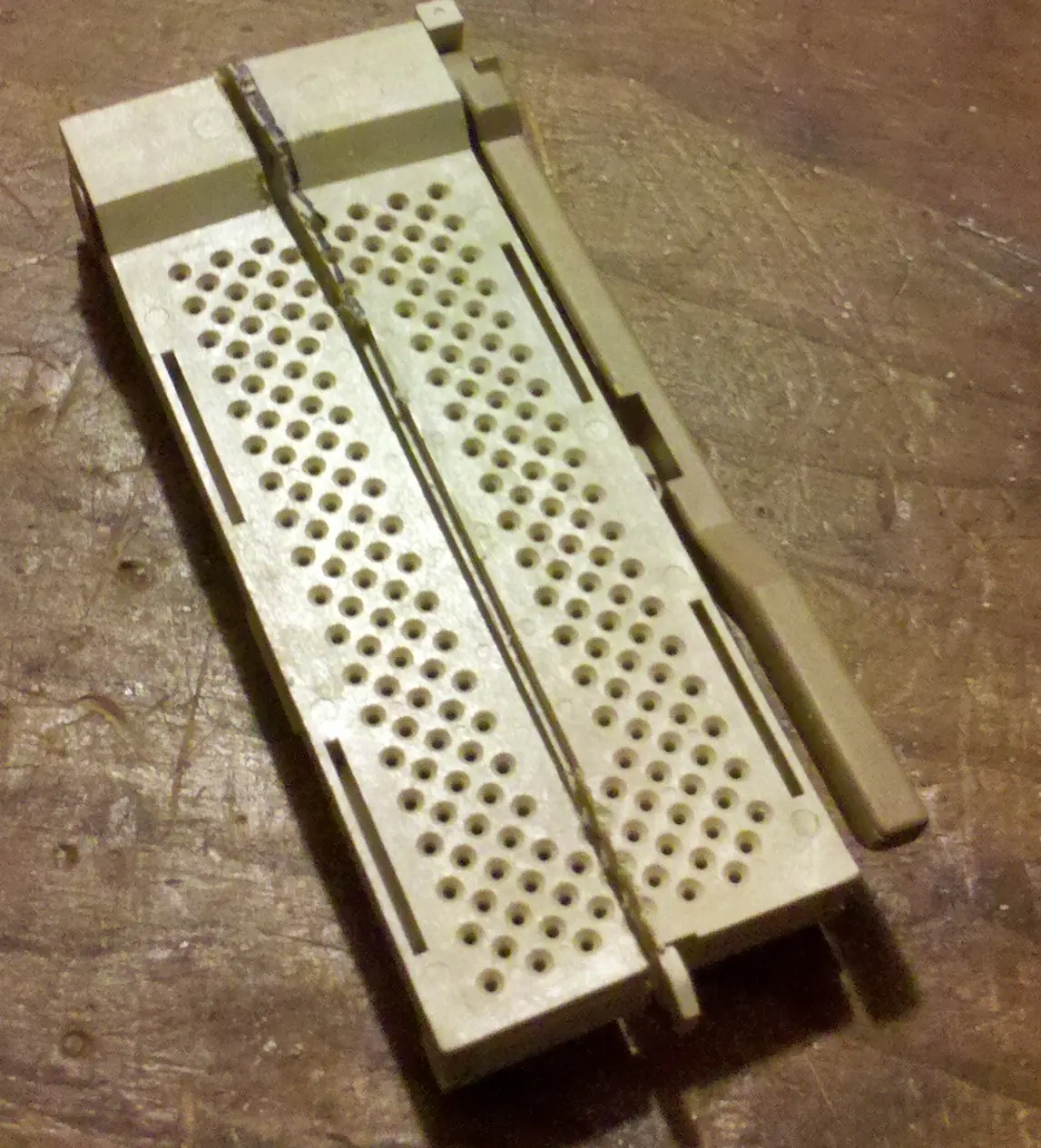

que da la casualidad que tiene la misma separación entre agujeros que los microcontroladores. Entonces agarre la sierra y corte por las lineas azules llegando a esto:
Teniendo el zócalo vino la parte más difícil que fue el diseño de la placa para que cada dispositivo coincidiera con con las señales necesarias para grabar.

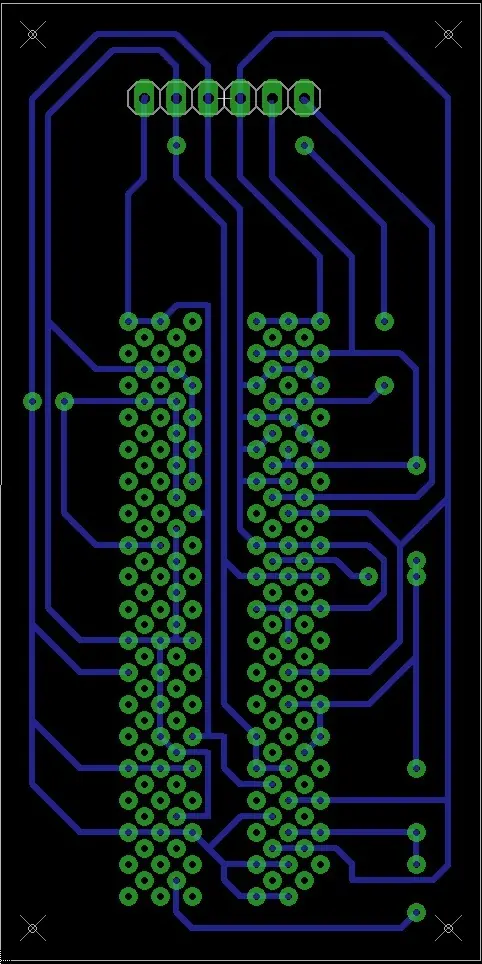

Después de horas y horas llegué a esto:

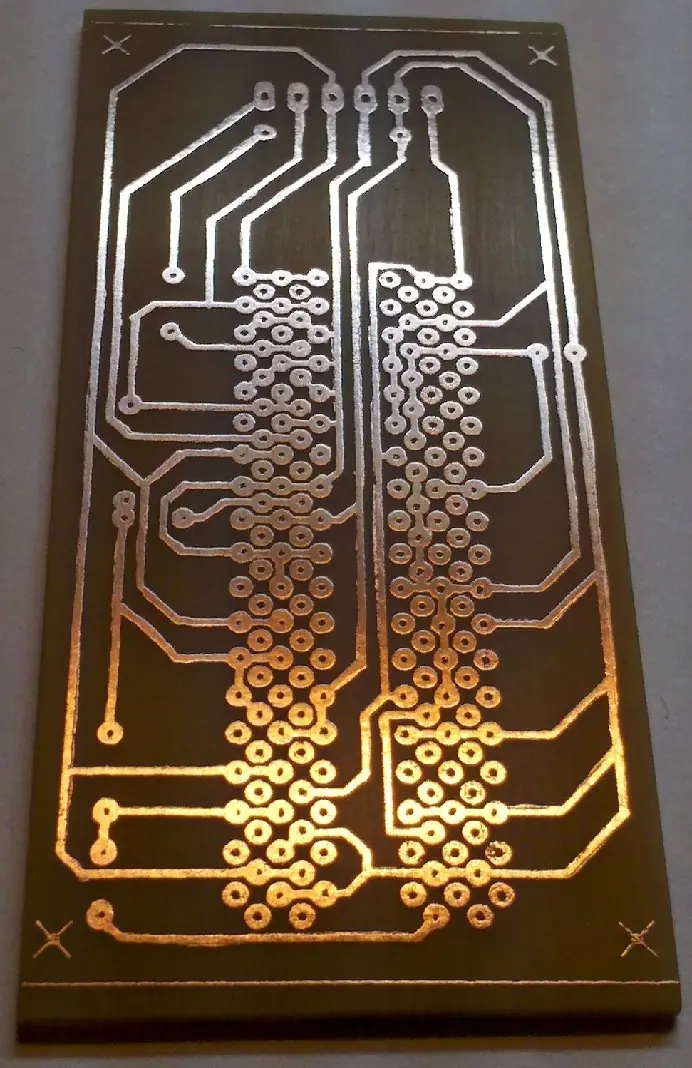

Asusta un poco jaja, pero si tenés un poco de práctica se puede hacer. A mi me quedó asi:
Básicamente lo que hace el circuito es entregarle a cada PIC las señales necesarias para grabarlo provenientes del circuito grabador en en pin correspondiente.
Con este circuito en particular se pueden grabar micros de 40, 28, 20, 18, 14 y 8 pines y también memorias de las familias 24xxx (I2C) y 93xx (SPI)
Acá dejo el enlace con la placa en PDF, la versión de Eagle y la posición de los distintos dispositivos en el zócalo:
https://www.dropbox.com/sh/0xmxudmkgamn94z/qt5XtQrCQB
Si hay algún problema con los archivos me avisan y espero que alguien se anime a armarlo!
Saludos.
PD: La disposición de pines está pensada como para ser montado con un conector o alambres directo sobre la placa del programador. Da los mismo ponerla con cable igual.
