Maqueta de estacionamiento con Pic16f877a

Hola Taringueros
hoy les vengo a mostrar lo que fue uno de los proyectos de mi ultimo año de colegio
que es un pequeño estacionamiento o una sección de el , la verdad la programacion y en si
el proyecto no es muy complicado pero les puede parecer interezante los materiales con lo que lo realice

-Redswitch
-Resistencias
-Lcd 16x2
-Pic16f877a
-imanes (para la activacion del Redswitch)
-Leds
-oscilador de 5hz
-compuertas lógicas

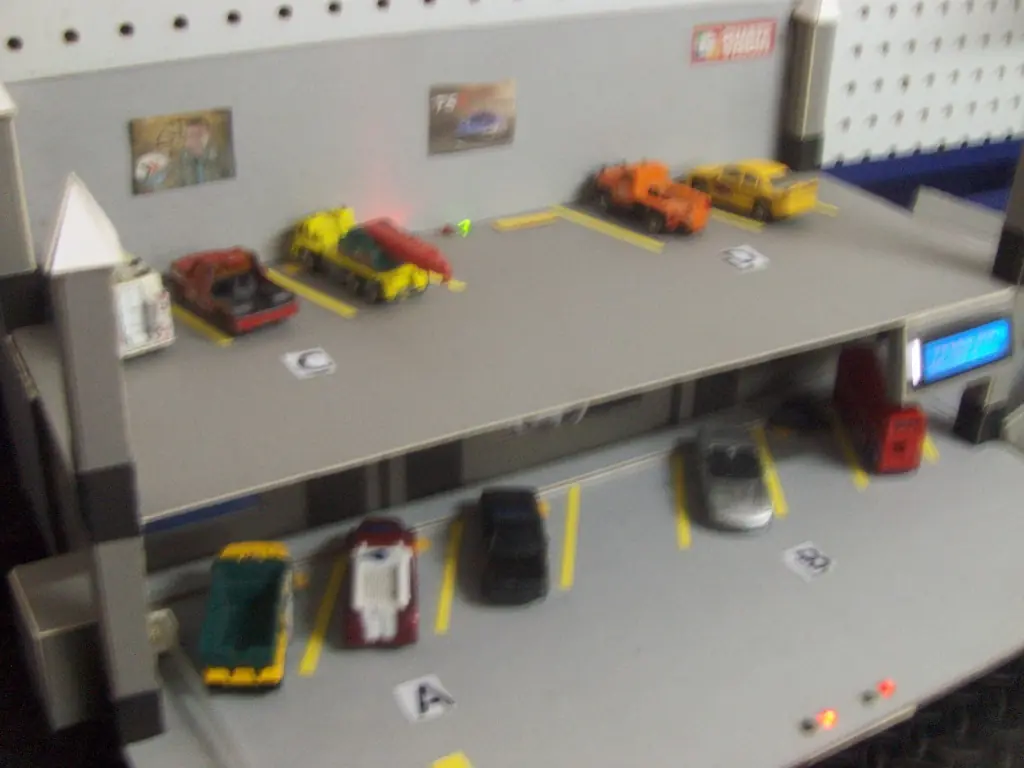

La maqueta:






Lo que realizaba era que el estacionamiento indicaba que secciones están libres
y si en el sector no quedaban espacios libres los desviaba a otro sector.

¿Como realizaba esto?
pues los autos tenían imanes abajo los cuales le abrían o cerraban el circuito con los Redswitch
no quise hacerlo con infrarrojos ya que era mucho mas caros y el proyecto ya era de los últimos
entonces no valía la pena. jeje

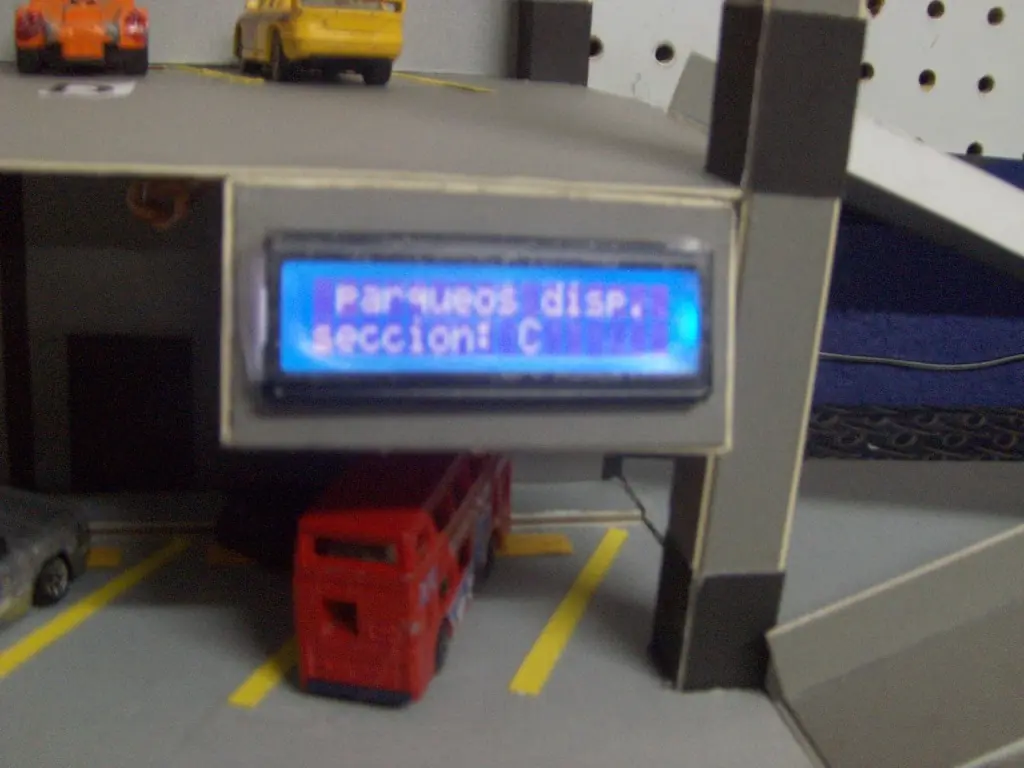

aca la Lcd como era que indicaba que sección esta libre

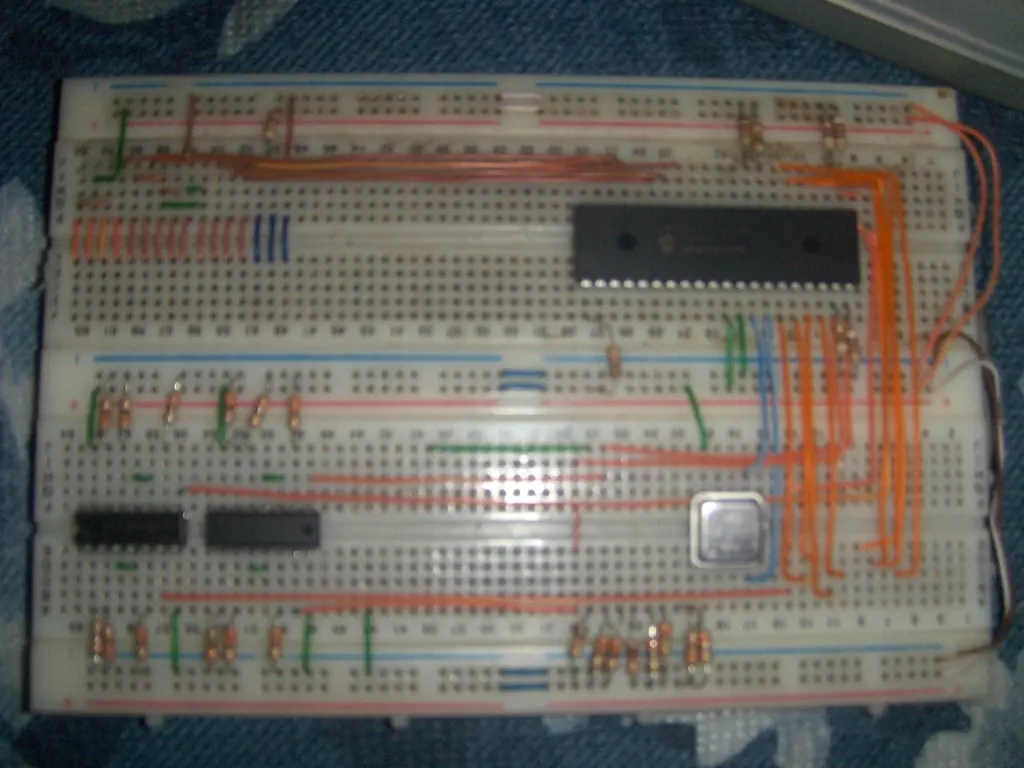

El protoboard con los dispositivos



Video no muy largo pero demuestra lo que les acabo de explicar




otro probando los detalles finales.




Eso es todo espero sea de su agrado
