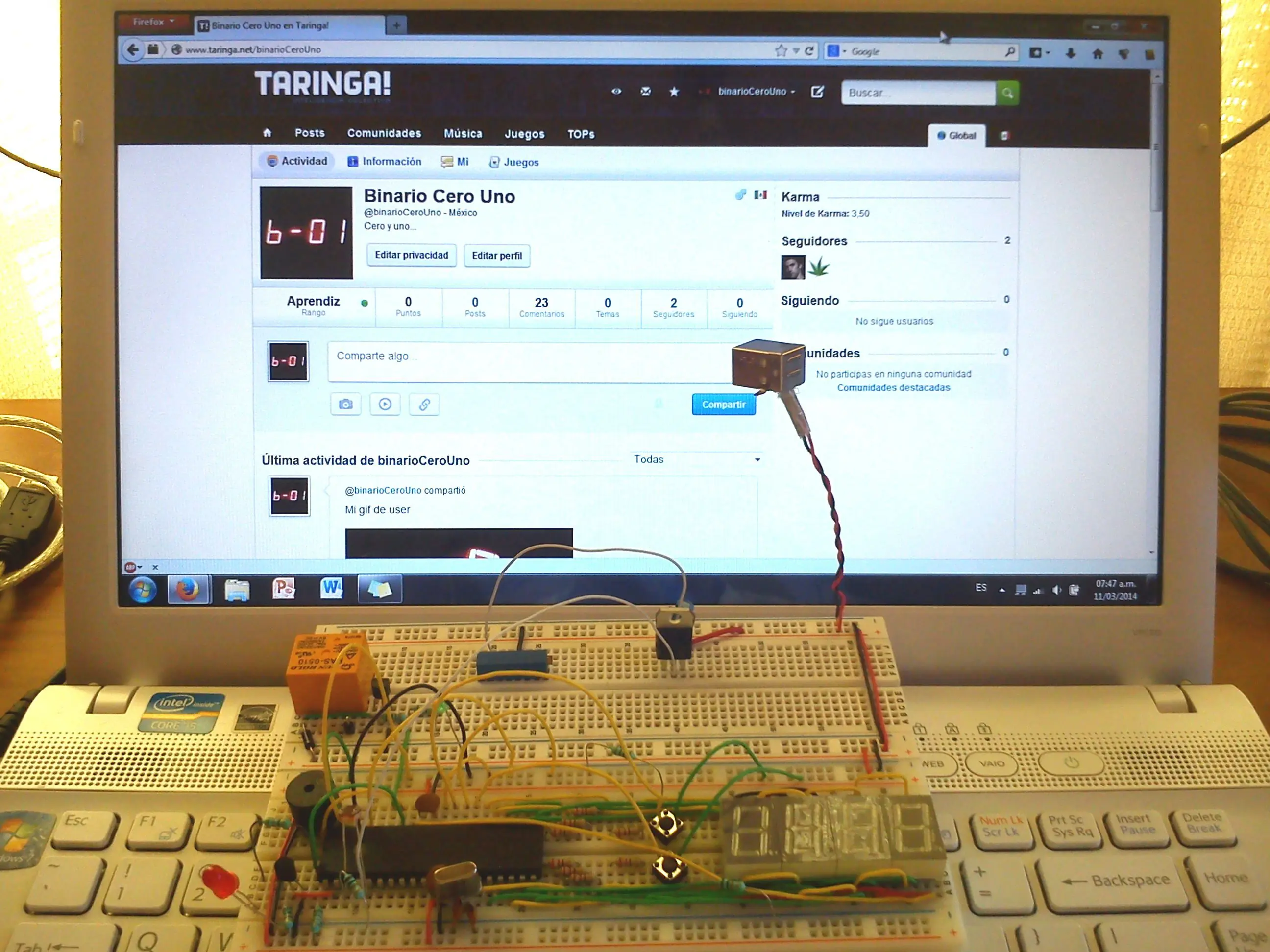

Que tal, les traigo un pequeño proyecto que hice...
El reloj realiza las siguientes funciones:
-Obviamente da la hora.
-Alrma programable.
-Medidor de temperatura.
-Medidor de iluminación.
-Mediante la activación de un contacto con la ayuda de un relé realiza lo siguiente:
*Control de temperatura (Si sobre pasa la temperatura fijada se activa el contacto hasta que bajen 2 °C).
*Control de iluminación (Si el nivel de iluminación es menor al fijado se activa el contacto hasta que la iluminación sea mayor).
*Control con tiempo (Se fija como si fuese una alarma, tanto la hora de encendido como la hora de apagado del contacto).
Nota: La temperatura e iluminación se censa cada 30 segundos para evitar que el contacto se active y desactive a cada rato causando daños a los aparatos conectados al contacto.
-Una pequeña animación.
Continuamos mencionando algunas partes:
-Como fuente se emplea un cargador de celular.
-Conector USB tipo B hembra.
-Se regula mediante un LM317T (por cierto me dió mejor resultado que el LM7805).
-Microcontrolador PIC 16F877A.
-Cristal de 4MHz.
-Fotorresistencia como sensor de iluminación.
-LM335 como sensor de temperatura.
-4 Display de 7 segmentos (no tenía el que lleva los 4 juntos).
-Buzzer para la alarma.
-Relay que trabaja a 5 volts.
-Resistencia variable de precisión (pude hacerlo con un preset pero ya no tenía o con un arreglo de resistencias pero ya no quise al final).
-Transistor 2n2222A para activar el relay.
-Diodo 1N4001 para proteger al circuito de la corriente generada por el inductor del relay.
-Push button (no tenía suficiente, por eso deje los alambres largos).
-Resistencias.
-Capacitores cerámicos y electrolíticos.
-LED's.
-Alambres de bajo calibre para la conexión.
-Protoboard (tableta de proyectos).
El PIC fué programado con mikroC PRO for PIC.
Video
Nota: En el el video no se muestra el control por iluminación ni por alarma ya que no quería que quedara largo.
Certificación
Si te gustó comenta y si no... también
