Hice un circuito GSM con un PIC y te lo muestro:
Lista de materiales utilizados:
-PIC18F4550
-Pantalla LCD (opcional)
-CM8870
-Resistores
-Protoboard
-Cable para protoboard
-Fuente 5V
-4 leds
-2 capacitores
-4 Reelevadores
-4 Transistores MPS2222A
-Plug de audio 3.5 mm
-Cristal 3.57 MHz

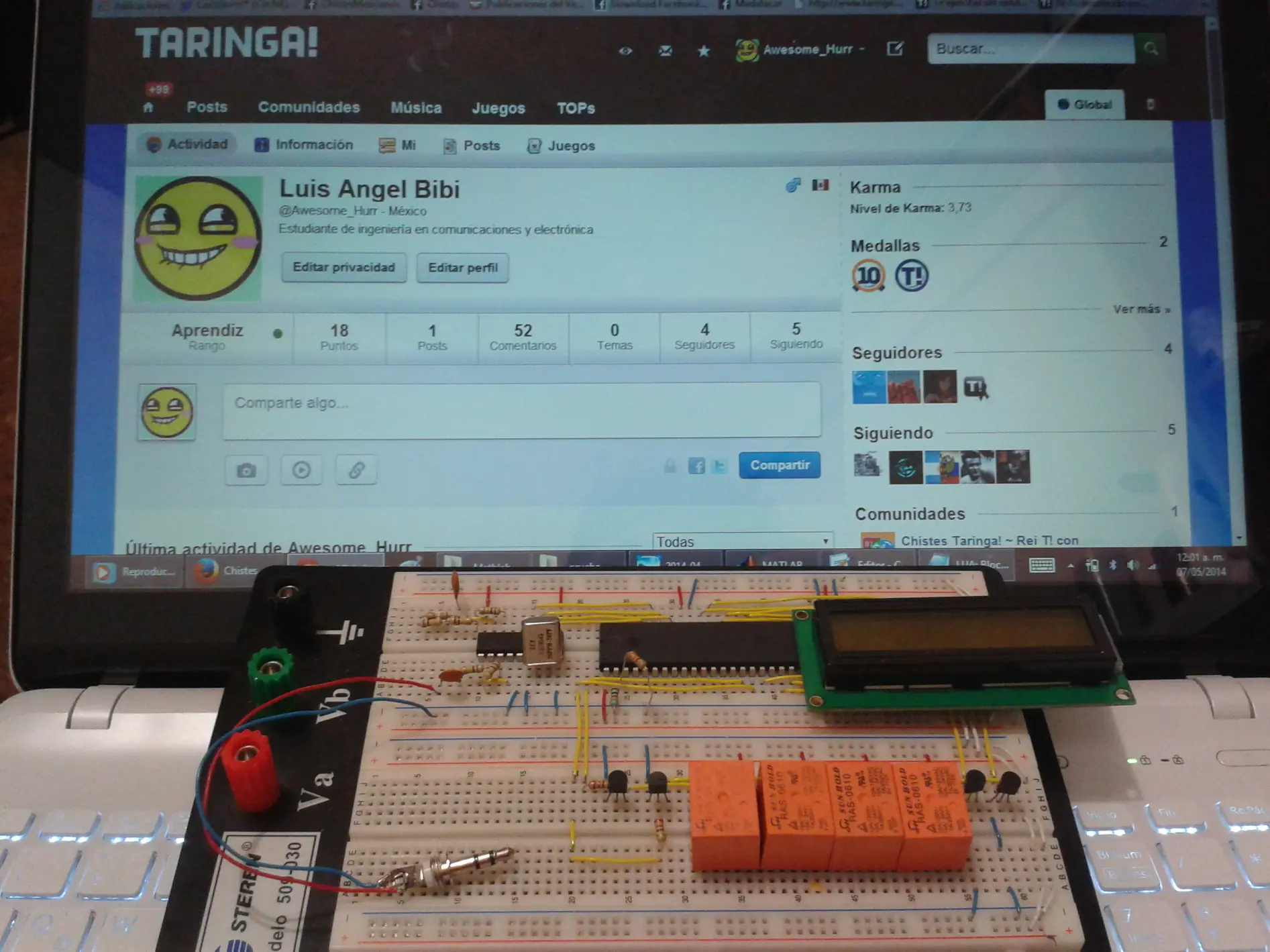

Aquí el circuito funcionando:
Nota: en los reelevadores no le conecté ningún dispositivo de corriente alterna, los leds solo son para simulación, se puede conectar lo que quieras, ya queda a imaginación de cada quien,
el tiempo de encendido y apagado depende de la programación del PIC.
En el video no hice ninguna llamada, presioné las teclas del celular conectado al circuito GSM encargado de decodificar las señales de las teclas presionadas, funciona bien al llamar desde otro celular y teclear cualquier número.
Si quieres el diagrama mándame un mensaje
