NO FUNKANNNN Ahorrador De Electricidad: La verdad sobre el mito El Ahorrador de Electricidad que venden en mercado libre y algunas tiendas de electrónica de ocasión es un buen ejemplo de ello, prometiendo que ahorraras hasta un 30% de electricidad al usarlo, tal si fueran "milagrosas" pastillas de árnica homeopáticas que son deliciosas, pero no sirve para nada. TE LO SUPERVENDEN DE ESTA MANERA ¡AHORRADOR DE ENERGÍA! - ¡POWER SAVER! ¡¡REDUCE TU FACTURA DE LA LUZ HASTA 35%!! HOMOLOGADO PARA LA CE CLAVIJA EU VALIDO PARA CUALQUIER ENCHUFE ¿Cómo funciona el producto? La electricidad sufre continuamente picos de tensión los cuales pueden causar daños en la instalación y electrodomésticos de su hogar. Los picos y sobrecargas son un aumento en el voltaje normal de la línea eléctrica, con frecuencia provocados por cambios en la demanda de electricidad. El dispositivo Energy Power Saver contribuirá a estabilizar estos picos, aportando una mayor eficiencia a su consumo, consiguiendo en consecuencia reducir el consumo de energía eléctrica utilizada. Por lo general, el 25% de la electricidad que llega a su hogar se desperdicia por su carga inductiva, por causa de alguno de los electrodomésticos. El dispositivo economizador de energía aumenta el porcentaje de consumo eficiente de la electricidad recibida, reduciendo el consumo. El funcionamiento del dispositivo consiste en almacenar la electricidad adicional para estabilizar la corriente eléctrica. ¡¡Sólo tendrás que enchufarlo en el punto más cercano al cuadro eléctrico!! Más beneficios: Además del ahorro en la factura, también contribuye a estabilizar la tensión, mejorando su ratio de eficiencia y protegiendo de las sobrecargas tanto a la instalación como a los electrodomésticos y aparatos conectados a la red eléctrica, prolongando su vida útil. Parámetros técnicos: Rango de voltaje: 110 - 250 V ; 50/60 Hz Temperatura: -15 ºC a 60 ºC Recomendación: Utilizar un dispositivo cada 15000 W Según el texto bajo el que se venden: Los ahorradores de energía eléctrica utilizan una TECNOLOGIA ALEMANA avanzada (Ver más adelante), que supervisan y mejoran activamente el factor potencia de electricidad en tu casa, oficina o aplicaciones industriales. ¡Además, optimizan el voltaje de corriente así como la reducción de energía activa Estos ahorradores han sido probados, certificados y validados por empresas importantes de protección al consumidor y verificación de calidad (No dice cuales). CE, es una empresa certificadora de todos los productos que son vendidos en países de la comunidad Europea. Al abrir el aparato lo que encontramos es un simple supresor de picos de muy mala calidad, de aspecto descuidado y que presumen como tecnología alemana, con certificación CE y NOM bajo una norma que no existe: la "210 3" (La norma NOM-210-SSA1-2002 es sobre microorganismos): Para ser un producto alemán es bastante cutre por dentro Para reafirmar el mito dan folletos con el certificado de la CE (Conformidad Europea), que es únicamente un permiso de comercialización y no implica la calidad del producto y también un certificado de la NYCE. Por otro lado, un supresor de Picos recorta inmediatamente a un nivel seguro, absorbiendo la energía destructiva y disipándola hacia el sistema de tierra física, pero si no hay tierra física como pasa en México en muchas casa es un juguete que no sirve ni para eso. Su precio es de 110 a 190 pesos, pero en serio, no vale la pena, más cuando por el mismo precio se puede comprar un regulador eléctrico, no ahorrará energía, como tampoco lo hace este dispositivo absurdo, pero al menos sí protegerá de forma efectiva su equipo.

PROCEDIMIENTO PARA DESCONECTAR UN AIRE ACONDICIONADO TIPO SPLIT SIN PERDER EL GAS EN EL INTENTO(Es largo pero muy explicito y sencillo) Estas son maquinas que estan constituidas por dos unidades, 1º.- Unidada Interior Desde ahora UI o evaporador, que puede ser de instalación sobre el piso, pared vertical o techo, se caracteriza por ser su cuerpo generalmente de una carcasa de plastico blanco duro. 2º.- Unidad Exterior Desde ahora UE o condensadora, en esta unidad va el motocompresor y se caracteriza por ser una caja rectangular metalica con un gran orificio CIRCULAR EN UNO DE SUS COSTADOS donde se observa las paletas de un ventilador muy grande y casi todo su cuerpo es un radiador de aluminio EN EL OTRO COSTADO. Tambien hay que considerar el vinculo entre las dos unidades que se explica de la siguiente forma; a.- Sistema electrico, ¡CUIDADO! ASEGURESE DE DESCONECTAR ELECTRICAMENTE EL EQUIPO ANTES DE SACAR TAPAS Y CUBIERTAS E INTERVENIR EL EQUIPO. ¡¡LA MAQUINA PUEDE CONECTARSE AUTOMATICA SOLA!! b.- Caños entre unidades. PROCESO DE DESARME: Para iniciar el procedimiento tomaremos como punto inicial que el equipo esta apagado. 1º.- Desde esta referencia lo prendes te aseguras que este funcionando en el modo Cool --> frio. ¡CUIDADO! UNO DE LOS CAÑOS TIENE UNA TEMPERATURA PELIGROSA PARA LA PIEL HUMANA Y TE PUEDE PROVOCAR LESIONES CUTANEAS GRAVES. 2º.- Te diriges a la unidad exterior y quitas los capuchones = Tapitas de bronce a los robinetes = llaves, canillas o valvulas(es una pieza de bronce en forma de "T". ¡CUIDADO! EL REFRIGERANTE SOMETIDO A PRESIÓN PUEDE ESCAPAR Y ES PELIGROSO PARA OJOS Y MANOS" 3º.- Con una llave tipo Allens = exagonal, cierras el robinete del caño delgado que es el de alta pesion (lo veras luego de haber quitado el capuchon). 4º.- Esperas aproximadamente 10 minutos COMO MAXIMO y mientras esta funcionando el equipo con una llave Allens apropiada cierras el robinete del caño grueso. 5º.- Apaga el equipo y Ahora puedes desconectar los segmentos de caños entre la unidad interior y la unidad esterior, de la siguiente forma; a.- asegurate de tener dos llaves una para la tuerca volante y la otra para afirmar el robinete, no se te ocurra forzar la tuerca volante con una llave porque el esfuerzo mecanico lo estaras haciendo sobre el robinete que es de bronce y se te puede quebrar. b.- tienes que solicitar la ayuda de otra persona para que te sostenga el equipo afianzate bien en el suelo y acomodate de tal forma que puedas hacer fuerza muy seguro de no resfalarte y hacerte daño. c.- coloca las dos llaves tan cerca como puedas una de otra considerando el sentido para desenrroscar de tal forma que los mangos de las llaves te quepen dentro de la palma de la mano y puedas agarrar las dos llaves con una mano una llave te debe quedar apricionada entre el pulgar y la palma y la otra llave entre los cuatro dedos restantes y la palma, entonces hace la fuerza agarrando las dos llaves con las dos manos lo más fuerte que puedas apretar. d.- sigue este procedimiento para las tres tuercas siguientes, asi no retorceras los caños de cobre ni quebraras los robinetes. e.- SISTEMA ELECTRICO, Toma un cuaderno o un block de notas y un lapiz, colocale el titulo "BORNERA UI" dibuja la bornera de la UI, la ubicación de los cables y el color de C/U de ellos y si tienen alguna marca,identificación de letra, número o cualquier seña que te ayude a identificar claramente y sin ninguna duda despues en el rearmado. Toma un punto de referencia que no cambie para hacer el dibujo. f.- Hace exactamente lo mismo indicado en el apartado "e" para la UE. 6.- desmonta la unidad interior = Splits girandola un poquito hacia afuera de la pared en sentido de la otra pared y haciendo un arco hacia el techo y cuando se desconecte de los enganches levantala verticalmente hacia arriba para sacarla de los encastres verticales. 7.- teniendo fuera el Splits puedes sacar el soporte de amurado que esta adosado a la pared. Y ASI... AHORRATE $$$$$ !!!! las fotos son tomadas de distintos sitios, en modo de ilustracion ...

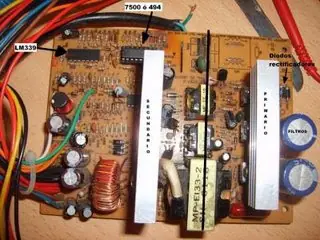

Reparacion de Fuentes de alimentacion de Pc's En este breve articulo vamos a aprender a reparar Fuentes de PC, voy a explicar mis técnicas para reparar las cuales me dan resultados satisfactorios.Antes de empezar tener en cuenta lo siguiente: * Si no se tiene un mínimo conocimiento de electrónica no intentar reparar la fuente.* Nunca realizar pruebas con la PC ya que un error puede destruir la misma.* Para la reparación del secundario es conveniente utilizar una fuente de 13 v como se explica más adelante.* Poner una lámpara de 220v 100w en serie con la fuente antes de realizar cualquier prueba. * En lo posible usar un trafo de aislamiento de línea, 220v a 220v para evitar riesgos. * Los integrados y transistores pueden no ser los que tiene tu fuente pero cumplen la misma función Ej.: 7500 = 494.En la Fig1 podemos apreciar la placa principal de una fuente de PC, remarcando sus componentes principales así como también la etapa primaria y secundaria. Primario.-Es relativamente sencillo, debemos hacer una inspección y verificar que no tenga ningún componente dañado a simple vista, una vez realizado este paso y suponiendo que encontramos componentes defectuosos procedemos reemplazarlos, pero antes de probarla debemos realizar otras mediciones Si se quemo el fusible lo más probable es: diodo/s o puente rectificador este en corto o fuga procedemos a levantar una pata y verificarlos. También puede llegar a estar en corto uno o varios transistor/es montados en el disipador, levantarlos y verificarlos cortos o fuga.También puede que no esté quemado el fusible pero tenga componentes ya dichos abiertos desvalorizados con fuga. Revisar que no haya filtros inflados o secos que impidan el correcto arranque de la fuente, por ejemplo los filtros principales (330mf 200v) suelen dañarse derramando su líquido. También tenemos un condensador de poliéster (Fig1 a la derecha en la parte inferior) que si esta fuera de sus valores o seco no arranca la fuente.Otra causa puede ser resistencias fuera de valor o cortadas proceder a verificarlas sobre todo aquellas que ya tomaron un color oscuro.¡Recordar poner una lámpara de 100w en serie con la fuente antes de cada prueba!SecundarioAntes que nada revisar como ya se dijo que no tengamos ningún condensador inflado, diodo, resistencia o transistores negras o quemas, no quiere decir que esa sea la falla final ya que otro componente pudo haber quemado el mismo. Verificar los diodos que tienen forma de transistor montado en el disipador, los mismos suelen ponerse en corto. La falla suele dar como resultado que la fuente intente arrancar pero se escuche un chillido y se proteja. Verificar los transistores de la etapa, que no estén en fuga ni en corto.Los diodos como los 1n4148 son muy delicados y es probable que se pongan en corto o queden abiertos. Condensadores secos o inflados suelen ser una de las probables causas y dan como resultado una falla similar a (los diodos montados en el disipador) Generalmente tienden a fallar los condensadores de filtrado en la etapa +12, +5 de aproximadamente 2200mf 10v, 1000m 16v Esa seria la forma de reparar sin osciloscopio ahora vamos a necesitar uno de no menos de 20mhz para para analizar con mayor profundidad las fallas más frecuentes. El circuito integrado 494 o 7500 En el CI 494 debemos registrar la siguiente tensión Pata 12 = 13v con la fuente apagada que es la necesaria para la alimentación del mismo, en la pata 4 = 3.4v y cuando arranca 0vEs conveniente alimentar este integrado con 13v en la pata 12 y masa. Cuidado, no conectar la fuente a 220v, con eso también estaríamos alimentando el integrado LM339 Arranque de la Fuente Daré una breve pero precisa explicación del momento en donde arranca la fuente.Estos dos integrado lm339 y 494 como ya dijimos siempre está alimentado con 13v aunque la PC este apagada, cuando se presiona el botón de power de la PC el mother pone a masa (PS) que es el cable verde de la fuente, el cual a su vez hace caer la tensión en la pata 6 del lm339 de 3v a 1v, en ese momento la pata 2 que tenia 3.6v cae a 0v al mismo tiempo que la pata 4 del 494, haciendo arranca la fuente, por su puesto si no hay ninguna anomalía. Patas principales del 494 y sus medicionesLa Pata 5 del 494 es el oscilador que lo conforma un condensador de 1NF (102). Con un osciloscopio registraríamos una forma de onda diente de sierra, fig2. De esa manera comprobamos que el integrado esta oscilando. Con SP a masa, en la pata 8 y masa o la pata 11 y masa deveriamos registrar una onda cuadrada, Fig.3 si en uno de los pines no se registra dicha forma seguramente este dañado el IC deveriamos liverar la pata y comprobarlo nuevamente, anten de reemplazar el IC verificar que el daño no lo causó otro componente. Cada pata (8 y 11) conforma un circuito idéntico, una R de 2,7k la cual esta conectada a V+ un transistor NPN (C945) y un diodo, repito el circuito es idéntico en la pata 8 y 11, si medimos el colector (C) de esos transistores deberíamos visualizar la forma de onda de la Fig.4, verificando que esta etapa funciona correctamente y sus transistores no están dañados. Ahora si seguimos la pista del Colector de dicho transistor veremos que la misma está conectada a uno de los transformadores, lo que podríamos hacer es testear en la parte del primario de la fuente tomando como masa el negativo de los condensadores principales de la fuente y el trafo, Registrando la forma de onda de la Fig.5 Tensión PG La tensión PG o tensión de control la debemos verificar al terminar la reparación para comprobar el correcto funcionamiento de la fuente, primero debemos identificar el conductor y lo mejor sería buscarlo en la placa como GP ya que su color varía según el fabricante, conectar una lámpara de 12v 45w en uno de los cables Rojos +5v y negativo, si todo salió bien la tensión de GP debería ser de +5v.

TODO ESTO ES EN FORMA DE EXPERIENCIA Y SI ALGUIEN QUIERE PROBARLO Y TIENE DUDAS ....ESTO ESTA PROBADO POR MI .... REALMENTE CON BUENOS LOGROS.....Y BAJO COSTO.. YO LO TENGO EN FUNCIONAMIENTO DESDE HACE TIEMPO ... con un gasto aproximado a $ 140 ESTO ES LO QUE COMPRE ESTO ARME , ALGO SIMIL ....LLEGE A PROLONGAR HASTA 6 MTS... se esplica como hacerlo , en este post de un compañero taringuero http://www.taringa.net/posts/hazlo-tu-mismo/8463375/Alargue-Usb-en-3-pasos.html el que desee comprarlo y concigue ...con uno de 5 mts ... anda perfecto tambien.... Y lo mas importante es esta antena plana para exterior que lo importante de este post es afirmar su funcionamiento y dejar de preguntarnos andara? alguien lla habra hecho? .......tatattatat SI ANDA 100% SIN NECESIDAD DE QUE SEA LA PARFECCION DE PLAQUETA..... SOLO HAY QUE COMPRAR UNA PLACA DE CIRCUITO ( 30 X 30 es la que concegui ) calcar diseño de plano de antena sobre esta , luego sumergirla en acido , dejar que este trabaje ... ( leer esto en otros post de taringa mas esplicativos) y tenemos nuestra antena plana casi lista.... como reflector ( el que va colocado mas o menos a 5 o 8 mm de separacion) corte una lata y arme la antena.... LE SOLDE UN ALARGE DE 5 CM QUE YO ARME .....TAMBIEN PUEDEN COMPRAR ESTE ALARGUE SOLO CORTE 5 CM DE LA PARTE DE LA CONECCION HEMBRA .... el cable del medio va a una pequeña perforacion en la placa , donde esta indicado en el plano , y la malla va soldada en la chapa usada como reflector...... LA CUAL VA ROSCADA EN REEMPLAZO DE LA ANTENA QUE TARE EL ADAPTADOR USB WIFI..... PROTEGER TODO EN CUBERTOR PLASTICO ( USB WIFI Y ANTENA) YA QUE VA A QUEDAR A LA INTEMPERIE ) SOLO CONECTAR A LA PC, EL ALARGUE USB , EL ADAPT .USB WIFI Y LA ANTENA QUE CONSTRUIMOS (es similar y su diseño es una copia de una comercial , solo que su costo es muy alto y suelen no conceguirse)....instalar los drivers del adapt. usb wifi y buscar las redes que capta.... YO LOGRE DAR DE BAJA A ARNET,, Y CONCEGUI CAPTAR MUCHAS REDES Y ESTABLES,,,,,QUE SE ENCUENTRA A DISTANCIA DE 400 MTS foto cable usb alargue , antena plana sencilla y colocada en forma precaria con muy buenos logros.... ] ] ] EN CIRCULO ROJO EL ADAPT USB WIFI FUNCIONANDO (LED VERDE FIJO) ]
