Este es el aspecto que presentaba el vehiculo cuando llego a nuestras instalaciones. Como de costumbre mostramos parte del proceso de desmontaje. Mas parte del proceso de desmontaje. Se puede observar el adaptador utilizado para realizar esta instalación. Una vez realizadas todas las conexiones eléctricas se procedió a la sujeción de la unidad. Por ultimo se procede al ensamblaje de todas las piezas de la consola. Los acabados de la instalación quedan acordes con el resto del salpicadero. Los acabados de la instalación quedan acordes con el resto del salpicadero. Para complementar toda la instalación añadimos un monitor de 10” motorizado para poder reproducir cualquier formato audio visual en las plazas traseras. Todo el funcionamiento de la unidad se maneja con los mandos del volante para facilitar la conducción mas segura. Aprovechamos que la unidad principal permite doble zona reenviamos toda la información del monitor delantero al trasero.

Quisiera mostraros una modificación de un Mini Cooper un tanto especial. Espero que podáis apreciar el trabajo realizado. INSTALACION CAR AUDIO MULTIMEDIA PIONEER ODR-PRS MINI COOPER SONIMODEL MINI COOPER SONIMODEL Toda superficie metálica fue recubierta con material insonorízate para reducir al mínimo las vibraciones y dar una mayor consistencia al recinto. MINI COOPER SONIMODEL Toda la parte inferior de la puerta ya insonorizada fue recubierta por un material absorbente, con el cual conseguimos eliminar resonancias molestas en ciertas frecuencias. MINI COOPER SONIMODEL Los soportes de los altavoces fueron construidos con materiales libres de resonancias y los fijamos a los paneles con materiales no metálicos con el fin de conseguir un desacople acústico con la puerta. MINI COOPER SONIMODEL Los altavoces utilizados fueron elegidos por la alta calidad de los materiales y por su inmejorable respuesta de frecuencias medias graves. MINI COOPER SONIMODEL La terminación de las puertas después de trabajo realizado queda con el mismo aspecto que el original. MINI COOPER SONIMODEL Para darle una integración especial a todo el conjunto de la instalacion se añadieron unos aros embellecedores metálicos a todos los altavoces. MINI COOPER SONIMODEL Para realizar el cálculo del volumen idoneo se procedió al llenado de la caja con agua dado la dificultad del cálculo debido a la multitud de formas de la caja. MINI COOPER SONIMODEL El proceso de insonorización del maletero se realizo para eliminar cualquier vibración que pudiese resonar junto con las frecuencias reproducidas por el subwoofer trsasero. MINI COOPER SONIMODEL Para realizar la caja del suwoofer utilizamos diferentes tipos de materiales para conseguir una mayor consistencia y por lo tanto una mejor reproducción de las frecuencias graves. MINI COOPER SONIMODEL Tanto el diseño como la forma de la caja fueron minuciosamente calculados para el perfecto enlace de frecuencias de los altavoces frontales. MINI COOPER SONIMODEL El uso del maletero una vez terminado queda con el mismo aspecto y funcionalidad que el original. MINI COOPER SONIMODEL El subwoofer utilizado para esta instalacion esta diseñado para un perfecto funcionamiento con cajas con volumen muy reducido. MINI COOPER SONIMODEL Detalle del paso de cables de alimentación perfectamente protegidos y metidos por el pasamuros original del vehículo. MINI COOPER SONIMODEL Detalle del paso de cables hasta la parte inferior del maletero perfectamente protegidos. MINI COOPER SONIMODEL Detalle del paso de cables totalmente protegidos, sujetos y cubiertos con espuma para que no produzcan ninguna tipo ruido al ser presionado por los panales laterales. MINI COOPER SONIMODEL Detalle de los cables que se conectaran a los amplificadores, como se puede apreciar la terminación del cableado ha sido cuidada al máximo. MINI COOPER SONIMODEL Vista del cableado del amplificador de cuatro canales totalmente protegido y terminado. MINI COOPER SONIMODEL Vista del cableado del amplificador de graves totalmente protegido y terminado. MINI COOPER SONIMODEL Vista de la protección de los conectores del subwoofer. MINI COOPER SONIMODEL Se pude apreciar las conexiones de la unidad principal protegidas con ferritas para cualquier posible interferencia electro magnético. MINI COOPER SONIMODEL Se procedió a la construcción de los soportes de los amplificadores con pletina de hierro fijada al chasis del vehículo para poder soportar tanto el peso como las posibles vibraciones. MINI COOPER SONIMODEL Detalle de la sujeción de los amplificadores ya montados, se puede apreciar el posicionamiento de estos para poder facilitar tanto el desmontaje como la regulación de los ajustes necesarios. MINI COOPER SONIMODEL Detalle de las guías donde se desplazara tanto el procesador como el filtro pasivo, toda la construcción tanto del motor como de la guía corredera se fabrico artesanalmente debido al poco espacio y por tanto la imposibilidad de instalas un actuador convencional. MINI COOPER SONIMODEL Una vez realizadas las infinitas pruebas de entrada y salida de los componentes se procedió al sellado de todo el conjunto para ello se realizo una caja de fibra como se puede apreciar en la foto. MINI COOPER SONIMODEL Este era el aspecto original del vehículo cuando llego a nuestras manos “Pobrecito lo que le esperaba”. MINI COOPER SONIMODEL Este es un trocito del salpicadero una vez desmontado y esperando a que nos pongamos manos a la obra. MINI COOPER SONIMODEL Podemos apreciar como empezamos a integrar la unidad Un Din modificada y como desplazamos el climatizador y los mandos de control. MINI COOPER SONIMODEL Como se pude apreciar ubicamos la entrada de disco lo mas camuflada posible para dar un aspecto de integración del conjunto y al mismo tiempo sorprender con este detalle, pues nadie se espera que de allí valla a salir ningún disco. MINI COOPER SONIMODEL La unidad principal se modifico totalmente para poder facilitar la integración y su mejor funcionamiento. MINI COOPER SONIMODEL La unidad principal fue reducida al máximo por motivos de espacio con lo cual tuvimos que reforzar mucho más su ventilación para su perfecto funcionamiento. MINI COOPER SONIMODEL Una vez todo OK se procedió al acabado de la unidad principal. MINI COOPER SONIMODEL La unidad principal fue probada infinidad de veces tanto en entrada y salida de los discos como en el aspecto fundamental de la estabilidad de la temperatura de la unida. MINI COOPER SONIMODEL Este era el aspecto del salpicadero totalmente original antes de unas pequeñas modificaciones. MINI COOPER SONIMODEL Para la realización del apartado de Multimedia como el de audio tuvimos que desmontar totalmente todo el salpicadero. MINI COOPER SONIMODEL En esta foto podemos apreciar las diferentes partes del salpicadero una vez desmontadas. MINI COOPER SONIMODEL Este era el aspecto del vehículo una vez desmontado y esperando nuestra inspiración. MINI COOPER SONIMODEL Se puede apreciar el paso de los diferentes tipos de cables de todos los componentes del sistema Audio Visual. MINI COOPER SONIMODEL Se procedió al montaje total del salpicadero para poder apreciar exactamente la ubicación de los nuevos componentes. MINI COOPER SONIMODEL Se procedió a la ubicación de los altavoces de medios con todas las modificaciones que esto supuso para el salpicadero. MINI COOPER SONIMODEL Se procedió al resinado del salpicadero una vez tuvimos la forma correcta que este tenia que adoptar. MINI COOPER SONIMODEL Se realizo un soporte con material flexible con el fin del desacople de los diferentes tipos de materiales plásticos. MINI COOPER SONIMODEL Se realizo un soporte de aluminio con el fin darle la firmeza al soporte anterior que era de un material flexible. Con lo cual conseguimos un soporte acústicamente perfecto y en desacople con el resto de los materiales. MINI COOPER SONIMODEL Todo el trabajo anterior fue calculado y orientado para poder conseguir un escenario perfectamente posicionado. MINI COOPER SONIMODEL En esta foto se puede apreciar el desacople acústico de todos los materiales plásticos. MINI COOPER SONIMODEL La terminación de todos los altavoces vino complementado con la construcción de los aros embellecedores y sus respectivas rejillas protectoras. MINI COOPER SONIMODEL Vista de las diferentes pruebas de orientación de los altavoces. MINI COOPER SONIMODEL Se pude apreciar las puertas metálicas que realizaron para cubrir los monitores. MINI COOPER SONIMODEL Se procedió a la fabricación de los montantes donde ubicaríamos los altavoces de agudos una vez perfectamente orientados. MINI COOPER SONIMODEL Gran parte de la calidad de audio de esta instalacion es gracias a este altavoz de medios que con un recinto perfectamente calculado conseguimos hacer un corte de frecuencia relativamente bajo. MINI COOPER SONIMODEL Gran parte de la dificultad fue dada par el tamaño de estos altavoces de agudos al integrarlos en los montantes. MINI COOPER SONIMODEL Como no podía ser de otra manera los retos de las modificaciones son los que mas nos gustan, por eso se modificaron los monitores talmente para que realizaran un sin de posibilidades que originalmente el producto no podian realizar. MINI COOPER SONIMODEL La integración de los monitores en el salpicadero fue un trabajo muy laborioso debido al espacio tan reducido del que disponiamos. MINI COOPER SONIMODEL Para la integración del monitor del conductor tuvimos que modificar hasta la columna de dirección debido a la profundidad de la mecanica. MINI COOPER SONIMODEL Todos los finales de carrera ópticos digitales tuvieron que ser modificados por el poco espacio que teníamos tanto para la apertura como el cierre. MINI COOPER SONIMODEL Se realizaron multitud de pruebas de los mecanismos antes de instalarlos por fin en el vehículo. MINI COOPER SONIMODEL Antes de montar el salpicadero todo el interior se insonorizo y acondiciono con diferentes tipos de espumas para que no hubiese ningún tipo de ruido mecánico o vibración molesta. MINI COOPER SONIMODEL Podemos apreciar parte de la mecánica del monitor insertado detrás de la viga de refuerzo del salpicadero. MINI COOPER SONIMODEL Podemos apreciar parte de la mecánica del monitor ya integrada detrás de la columna de dirección. MINI COOPER SONIMODEL Se procedió al montaje del siguiente paso del salpicadero y todo el sistema de ventilación. MINI COOPER SONIMODEL Una vez todo el salpicadero ya montado y antes de ser tapizado volvimos a realizar todas las pruebas de los monitores para darles por fin el OK a este paso de la instalacion. MINI COOPER SONIMODEL Para completar el apartado de Multimedia se procedió a integrar las cámaras de video dentro de los pilotos traseros, para que la instalación quedase perfectamente original. Para ello se tubo que realizar cambios en el sistema de alumbrado del vehículo. MINI COOPER SONIMODEL Todos los controles de programación de los sistemas multimedia fueron perfectamente integrados dentro del vehículo. MINI COOPER SONIMODEL Todos los comandos de manejo como Volumen y Canciones pueden ser perfectamente gobernables tanto del Volante Multifunción, Pantalla principal y la consola central, todos estos controles se hicieron exclusivamente para poder obtener la mayor ergonomía de funcionamiento posible. MINI COOPER SONIMODEL El acabado del salpicadero queda como si no lo hubiésemos modificado. MINI COOPER SONIMODEL La integración de la unidad principal fue un trabajo cuidado hasta el más mínimo detalle. MINI COOPER SONIMODEL La integración de las unidades Multimedia quedan perfectamente situadas para una visión perfecta de estas. MINI COOPER SONIMODEL Se cuidaron los acabados hasta el más mínimo detalle combinado todo detalles. MINI COOPER SONIMODEL Todos los materiales utilizados para los acabados fueron realizados teniendo en cuenta la línea de cromados original del vehículo. MINI COOPER SONIMODEL La integración de las cámaras en los pilotos traseros le dio a la instalacion un detalle de elegancia a todo el conjunto. MINI COOPER SONIMODEL La integración de las cámara delantera en la parrilla frontal es un detalle mas que complementa esta instalacion. MINI COOPER SONIMODEL El aspecto visual junto a la elegancia de la instalacion es un punto muy fuerte de este proyecto. MINI COOPER SONIMODEL El detalle de la salida del dicos es un elemento más que diferencia esta instalacion. MINI COOPER SONIMODEL El sistema Multimedia permite con total legalidad de conducción un sinfín de posibilidades tanto al conductor como al acompañante. MINI COOPER SONIMODEL Un punto a destacar si cabe en esta es la integración del procesador de audio que podemos hacer visible solo con el gesto de pulsar el mando a distancia para mostrar un apartado más de esta instalacion. MINI COOPER SONIMODEL Para realzar la vistosidad de los componente estos fueron iluminados internamente dando un aspecto más visible a la instalacion. MINI COOPER SONIMODEL Una perfecta combinación tanto en diseño como en materiales hace que esta instalacion este muy acorde con el vehículo estéticamente. MINI COOPER SONIMODEL Un aspecto a tener en cuenta es el aporte fotográfico que nuestro compañero Javier Fuentes nos ha brindado dandonos todo su apoyo y sus conocimientos en fotografia profesional. MINI COOPER SONIMODEL El aspecto externo tanto del vehículo como del escenario habla por si solo. Proyecto MINI COOPER Desarrollo SONI MODEL Este proyecto fue concebido para enseñar como llevar a cabo la instalación de productos de alta gama del car Audio y Multimedia, con una perfecta integración al diseño original del coche. Para ello se han utilizado exclusivamente productos Pioneer, y los métodos de instalación más novedosos, tanto en materiales como en diseño. El objetivo final es la mejor calidad de audio y video, con una mayor seguridad en la conducción y evidentemente una perfecta e invisible instalación. Se ha escogido un MINI COOPER como “prototipo” por sus inmejorables condiciones acústicas y por su aspecto estético y funcional. La instalación se ha dividido en dos apartados; el acústico y el visual. Acústico El apartado acústico lo componen la unidad principal AVH que permite reproducir audio y video, y un procesador digital RS-P90 para el tratamiento y ecualización del audio. En cuanto a los altavoces, se ha utilizado la serie ODR de Pioneer, la serie de referencia de la marca. Los dos amplificadores, de la serie PRS, ofrecen una señal de salida exactamente simétrica, con lo que se facilita el complejo proceso de ajuste y ecualización. La instalación ha sido concebida una vez encontrada la óptima ubicación de los altavoces en salpicadero y puertas, ya que de ello depende la alta fidelidad. En un coche, los cristales, las piezas acolchadas y los asientos provocan reverberaciones, ecos y absorciones de las ondas sonoras. Todo ello va en perjuicio de la calidad y por ello es imprescindible encontrar el punto en el que estos fenómenos son mas tenues. El siguiente paso es anularlos completamente y para ello se utilizan filtros y el procesador RS-P90 que permiten ajustes temporales, frecuenciales y de amplitud. La ubicación de los amplificadores se ha determinado con el criterio de no perder espacio en el maletero pero dando accesibilidad a los mismos. Así como el procesador y los filtros que han sido colocados estratégicamente dentro del parachoques trasero con un mecanismo motorizado. Visual El apartado visual lo componen dos monitores de alta calidad y tres cámaras. En ellos se muestra tanto la información cinética del vehículo, como las imágenes de las cámaras (instaladas estratégicamente), y evidentemente también cualquier contenido audiovisual que queramos reproducir USB, IPod o DVD. La unidad principal ubicada en el centro del salpicadero nos aporta toda la información tanto del apartado acústico como el de la navegación, entretenimiento y de ayuda al estacionamiento. Seguridad En cuanto a la seguridad cabe destacar que el monitor del conductor nos muestra, gracias al Generador de gráficos, toda la información de velocidad, revoluciones del motor y dirección, pero a la vez, nos permite tener la visión de la cámara trasera izquierda. Esto es especialmente útil a la hora de realizar un adelantamiento, ya que en pantalla vemos el ángulo muerto entre retrovisores. El monitor del acompañante tiene las mismas funciones si bien nos aporta la visión de la cámara trasera derecha con lo cual nos facilita la circulación y el estacionamiento. Los dos monitores además se combinan para poder visualizar cualquier información tanto del sistema de navegación como de entretenimiento con solo pulsar un interuptor en la consola del vehículo. Finalmente, pero no menos importante es que dispone de modulo Bluetooth para manos libres En conclusión, la instalación realizada al MINI COOPER es un sistema único basado en la integración al vehículo de todos los productos disponibles en Car Audio y que nos aporta la máxima calidad de audio y video sin olvidar la seguridad cumpliendo siempre con toda las normativas de la legalidad vigente. Un saludo a todos.

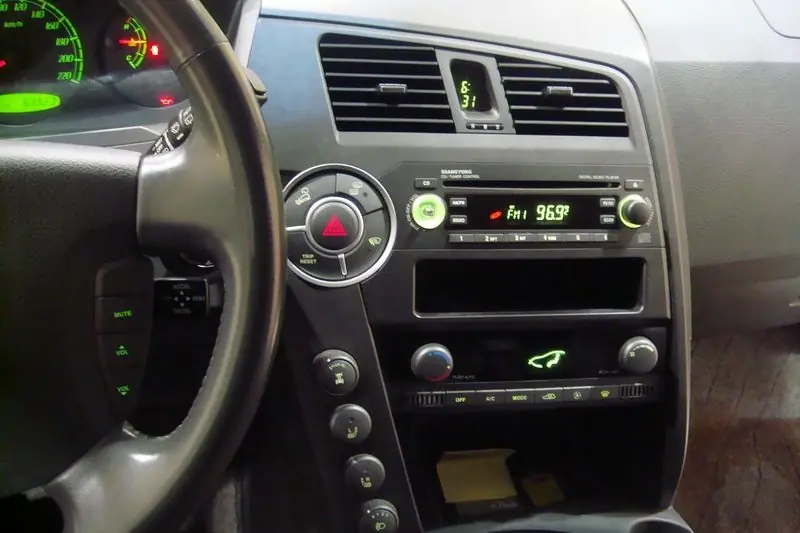

Este es el aspecto que presentaba el vehiculo antes de la modificación. El desmontaje es algo que no se puede evitar al relizar este tipo de instalación. Topo preparado para realizar tanto los soportes para la unidad como la instalación electrica. Como se puede apreciar la consola central recibe un cambio muy notable. Se ajusto el climatizador en una posición perfectamente accesible y muy visible para poder realizar cualquier ajuste. Toda la instalación queda perfectamente integrada.

Esta es la imagen que presentaba el vehiculo antes de realizar la instalación. En esta ocasión el vehiculo no requiere un excesivo labor de adaptación, pues originalmente el tamaño original es acorde con la de la unidad multimedia que vamos a instalar. Una vez realizada todas las conexiones eléctricas procedemos a fijar la unidad. La unidad queda perfectamente integrada con el resto del salpicadero. La unidad se maneja con los controles de los mandos del volante y funcionando perfectamente el sensor de estacionamiento trasero. La unidad instalada nos aporta un sin fin de posibilidades audio visuales. El cambio de la unidad nos aporta una notable mejoría en el aspecto estético y funcional del vehiculo.

Este el vehículo que llego a nuestras instalaciones para instalarle una unidad AVIC-F900BT y una cámara de visión trasera par la ayuda de estacionamiento. Este era el aspecto que presentaba la unidad principal antes de que fuese sustituida por la unidad Multimedia. Se procedió a realizar todas las conexiones oportunas y a la instalacion del cableado de la cámara trasera. Instalamos una cámara de visión trasera en el paragolpes del vehículo, comprobando anteriormente la mejor ubicación de esta para una perfecta visión. Para conseguir una terminación más uniforme se pintó todas las piezas del mismo color con lo cual todo el conjunto quedo perfectamente integrado. Este es el aspecto que presentaba la consola principal una vez montada a falta de instalar la unidad. La cámara trasera queda totalmente protegida contra cualquier posible golpe de otro vehículo. Como podemos apreciar la unidad queda perfectamente integrada en la consola central. Con esta modificación conseguimos un aspecto original pero ampliamos todas aquellas funciones de Audio y Multimedia que el vehículo no incluía de serie.

BMW SERIE 3 DOBLE DIN SONIMODEL Este era el aspecto del vehículo antes de la modificación. BMW SERIE 3 DOBLE DIN SONIMODEL Se procedió a desmontar toda la consola central y reubicar el climatizador para poder ubicar el AVIC-F900BT. BMW SERIE 3 DOBLE DIN SONIMODEL Se tuvo que modificar la caja de distribución de aire para poder instalar la unidad. BMW SERIE 3 DOBLE DIN SONIMODEL Se instalaron los soportes para poder fijar la unidad y el marco embellecedor. BMW SERIE 3 DOBLE DIN SONIMODEL Este es el aspecto de la unidad ya fijada y en perfecto funcionamiento BMW SERIE 3 DOBLE DIN SONIMODEL Este es el aspecto ya terminado de la unidad y como queda perfectamente integrado el climatizador en su nueva ubicación. BMW SERIE 3 DOBLE DIN SONIMODEL Para que todo el conjunto quedase lo más integrado posible se procedió a pintar tanto el marco embellecedor como las molduras del salpicadero. BMW SERIE 3 DOBLE DIN SONIMODEL El resultado final queda con el mismo aspecto que el original pero con un sin fin de posibilidades audio visuales.

INSTALACION CAR AUDIO Y MULTIMEDIA EN VOLVO XC 90 En esta instación se puso mucho empeño en no modificar para nada tanto la unidad principal como el aspecto de todo el conjunto. Este fue todo el material que instalamos en el VOLVO XC90 una parte audio visual que no disponía y una gran mejora en el sistema de audio. El monitor fue instalado en el hueco situada en el salpicadero, esta rejilla carece de funcionalidad en este vehiculo es simplemente decorativa. Como de costumbre es preciso desmontar todo el sistema para poder realizar este tipo de instalaciones. Fabricamos un sistema para poder motorizar el monitor y darle mucha mas funcionalidad al sistema. Una vez toda la mecánica ya mas que probada se procedió a la instalación de todo el conjunto. Procedimos a la modificación de toda la rejilla para poder darle movimiento a esta ya que originalmente esta simplemente encajada en el salpicadero. Este es el aspecto que presenta el salpicadero con la tapa cerrada. Este es el aspecto que presenta el salpicadero con la tapa el la posición de visualización del sistema de navegación. Todo el sistema que da perfectamente integrado y funcional. Todo el sistema esta perfectamente preparado para un funcionamiento fácil y con un sin fín de posibilidades. link: http://www.youtube.com/watch?v=nm-SsMICmDw&feature=player_embedded

En este caso se ha realizado la instalación de una unidad custom-fit a un vehiculo que actualmente no esta preparado para ello pero retocando tanto la consola como la unidad el trabajo queda perfecto. Esta es la unidad que originalmente venia equipado el vehiculo. Aparentemente la unidad es similar a la del Focus, Mondeo, pero realmente la unidad quston fit no esta disponible para este modelo. La consola fue modificada por completo para una integración perfecta. En este caso hemos integrado una unidad de Macrom a un FORD CUGA Los anclajes de la unidad fueron cortados, pues el Kuga no dispone de estos agujeros de anclaje. Se realizo un marco embellecedor para integrar la unidad al resto de la consola. Este es el aspecto de toda la consola ya modificada y lista para los pequeños retoques. Una vez todos los soportes modificados y los retoques terminados se procede al montaje ya definitivo en el vehiculo. Este es el aspecto final de la consola, se puede apreciar el marco embellecedor de la unidad pintada a juego com el cambio de marchas y los detalles del volante. El aspecto de la consola queda original. Para complementar el sistema se instalo un porta matriculas con cámara integrada para la ayuda en el estacionamiento. El aspecto final de la instalación queda como si viniese instalada de fábrica pero con todas las ventajas que aporta la unidad Multimedia de Macrom.

En este vehiculo se procedió al cambio de la unidad principal por un sistema Multimedia y Navegación de Pioneer. El primer paso consistió en modificar el formato de la unidad para poder ubicar uno estándar Doble Din. El segundo paso es acoplar las dos piezas masillar y pintar toda la pieza dándole un aspecto uniforme. Como podemos ver la unidad queda perfectamente integrada con el resto de la consola central. Respetamos el monitor trasero del vehiculo y le incorporamos todos las fuentes multimedia que reproducía la unidad frontal para dar así un valor añadido a la instalación. Todas las funciones de la unidad se pueden controlar tanto con la pantalla táctil como por los mandos integrados originalmente en el volante, teniendo en cuenta todos los factores de comodidad y seguridad.

En esta ocasión adaptamos un sistema de Navegación a la pantalla original del vehiculo. Como es normal para instalar todos estos sistemas es preciso el desmontaje de todas las piezas. Ubicamos el modulo de Navegación en la guantera para así poder realizar las futuras actualizaciones de la cartografía. Toda la información de la navegación queda perfectamente mostrada en la pantalla del vehiculo. Podemos observar todas las indicaciones con varios modos de vista. El control de los menús se realiza con un mando a distancia. Las instrucciones vocales son precisamente reproducidas a través de los altavoces originales del vehiculo.
