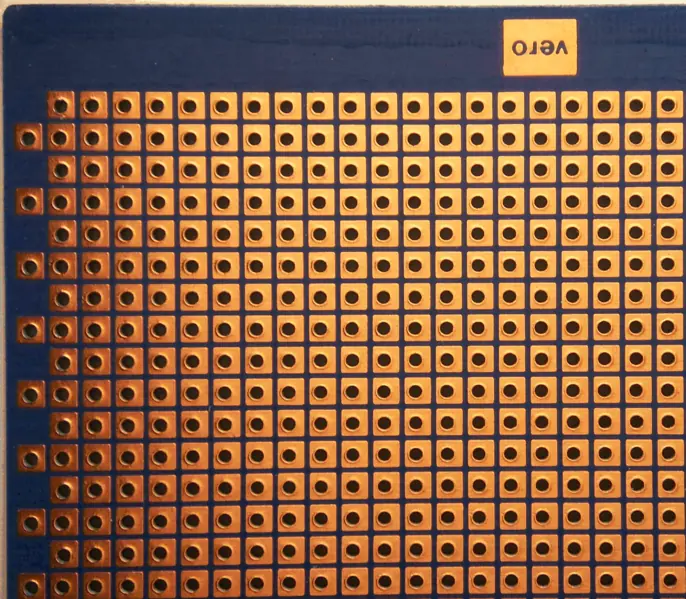

Hola gente de Taringa, como están? bueno hoy les traigo un post dedicado a las placas de prueba...¿Que es un placa de prueba? Una placa de pruebas, también conocida como protoboard o breadboard, es una placa de uso genérico reutilizable o semipermanente, usado para construir prototipos de circuitos electrónicos con o sin soldadura. Normalmente se utilizan para la realización de pruebas experimentales.Existen dos tipos:De uso permanente-Perfboard: Placa de circuito perforada cuyos huecos están circundados por material conductor, usualmente cobre, pero que no están interconectados entre sí. Este tipo de placas requieren que cada componente esté soldado a la placa y además las interconexiones entre ellos sea realizada a través de cables o caminos de soldaduraStripboard: Es un tipo especial de perfboard con patrón, en donde los agujeros están interconectados formando filas de material conductorDe uso temporal:Protoboard o breadboard: Es en la actualidad una de las placas de prueba más usadas. Está compuesta por bloques de plástico perforados y numerosas láminas delgadas, de una aleación de cobre, estaño y fósforo, que unen dichas perforaciones, creando una serie de líneas de conducción paralelas. Las líneas se cortan en la parte central del bloque de plástico para garantizar que dispositivos en circuitos integrados tipo DIP (Dual Inline Packages) puedan ser insertados perpendicularmente a las líneas de conductores. En la cara opuesta se coloca un forro con pegamento, que sirve para sellar y mantener en su lugar las tiras metálicas.Hoy nos vamos a dedicar a las Protoboards ...Aunque arriba ya aclare lo que es una protoboard, lo voy a volver a colocar...Entonces, ¿Qué es un Protoboard? (Tableta de experimentación).Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.Estructura del protoboardA) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integradosB) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder generalmente se conecta aquí.C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas.Aqui unos videos de como usar las protoboards link: http://www.youtube.com/watch?v=eZyYVbdOK_U&feature=results_main&playnext=1&list=PL78BFC42EA0F2D7F9link: http://www.youtube.com/watch?v=Ah-Nl-iycwMEsta imagen explica bastante con solo verla Y por ultimo unas recomendaciones para la protoboard 1.- Hacer las siguientes conexiones:A) Esta conexión nos sirve para que ambos pares de buses conduzcan corriente al agregarles una fuente de poder, así es más fácil manipular los circuitos integrados.B) Algunos protoboards tienen separada la parte media de los buses, es por eso que se realiza esta conexión para darle continuidad a la corriente.2.- Coloca los circuitos integrados en una sola dirección, de derecha a izquierda o viceversa.3.- Evita el cableado aéreo (A), resulta confuso en circuitos complejos. Un cableado ordenado (B) mejora la comprensión y portabilidad.Espero que les haya sido útil la informacion y recuerden, comentar no cuesta nada
