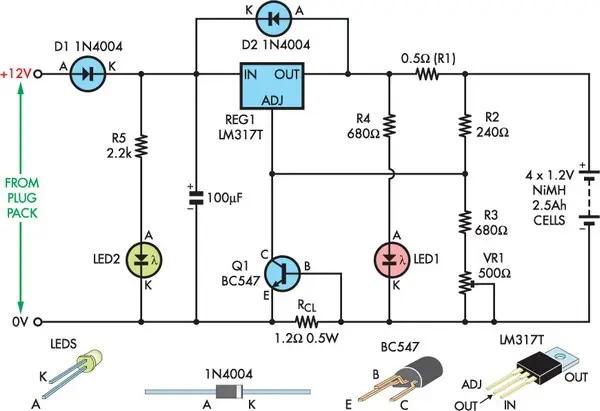

Buscando por internet, como cargar mi bateria de 12V 4Ah. me tope con este circuito. muy bueno. tambien puedes cargar baterias Ni-Cd, Pb. diagrama D1 y D2 son para protección. R4 + Led 1 Asegura una pequeña carga. R5 + Led 2 Indican que el circuito esta alimentado. RCL + Q1 limitan la corriente máxima por cortocircuito. R2 + R3 + VR1 Se utilizan para ajustar la tension sobre el pack de baterias y responden a Vout = 1.25*(1 + (R3 + VR1)/R2). con 1.3 o 1.5v por pila. y en proteus quedaria asi: Diagrama simple simple pero efectivo,este diseño. el diagrama final Gracias Fuente http://xtremecircuits.blogspot.com/2011/04/float-charger-for-nimh-cells.html
