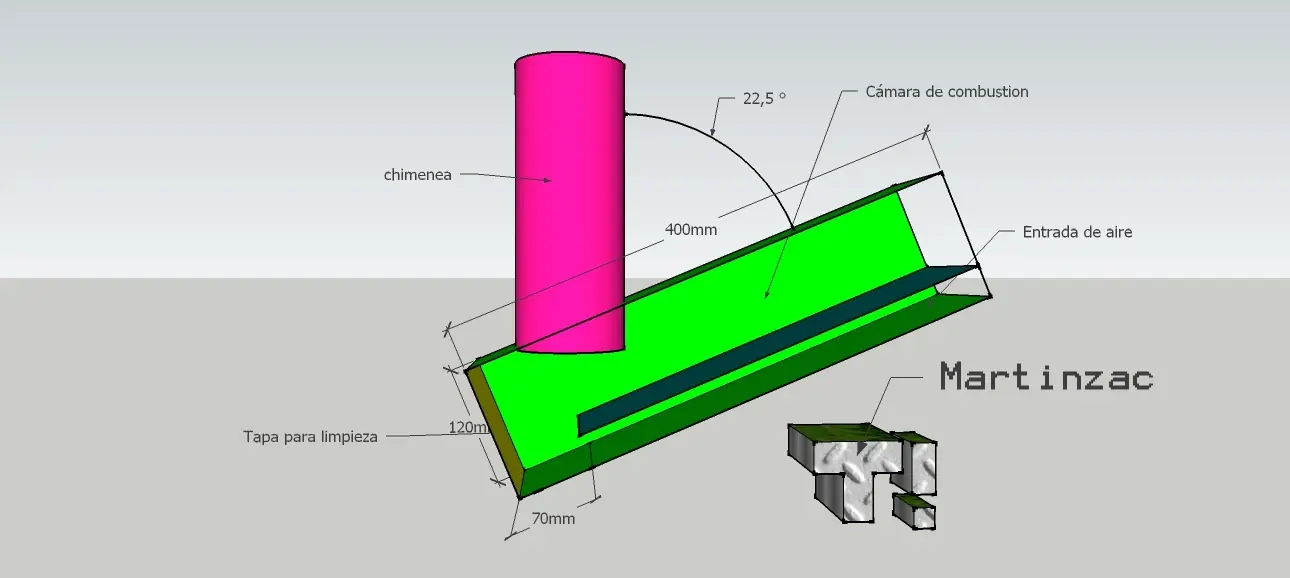

Hace un tiempo, fabrique esta estufa rocket con pedazos de caño que tenia solo para probar si funcionan. A pedido de algunos vuelvo a subir el post mas el video de como se enciende y la prueba de que FUNCIONA!!! Va el video!! link: https://www.youtube.com/watch?v=764cafenyLc Y para los que no vieron el post a continuación la explicación de como la fabrique y mis otros post! Buenas!, quería compartir algo de lo que estoy haciendo. De la construcción de mi casa me sobraron trozos de caños por lo cual decidí reciclarlos y hacer una estufa Rocket para poder cocinar el patio. Planos no conseguí pero si muchas imágenes en internet, por lo cual tenia que probar si sale.. copiando ideas de varias paginas. Materiales: 2 tramos de 40 cm de largo de Tubo rectangular de 120 mm x 60 mm y 1,6 de espesor. 1 pedazo de 40 a 50 cm. de caño redondo de 100 mm de diámetro y 1,6 de espesor. Electrodos de 2,5 mm. 4 discos de corte para amoladora. 1 bisagra para soldar hierros varios para realizar las patas o soportes Esquema general: acá les pego una imagen que hice en Sketchup para que tengan una idea general de lo que quiero hacer. y un bosquejo inicial hecho a mano. Pasos a seguir Cortar dos tramos de caño rectangular de 40 cm de largo. Imagen luego les retiré una de las caras del lado mas ancho a cada tramo de tubo rectangular. Esto lo realice porque los caños que tengo son de 60 mm x 120 mm y al unirlos formé un caño de 120 mm x 120 mm, aumentando asi la cámara de combustión de la estufa. Aprovechamos una de las tapas para soldar y armar en la parte inferior la cámara de aire. A esta tapa le cortamos unos 7 cm (esta medida la supongo nada mas, no encontre nada de información) Luego la soldamos armando así la cámara de aire vista de la cámara de aire. Ahora se suelda la chimenea a la otra mitad de caño a la cual tambien le sacamos uno de sus laterales. *Nota: debemos agujerear el lugar donde irá la chimenea antes de soldar. y el caño redondo debe estar cortado en angulo. Yo lo corte a 22,5° para poder realizar esto con moladora desarrolle una plantilla en R la cual tambien les subieré (la imprimen, la pegan al caño marcan y cortan). Ya con las dos partes el paso siguiente es soldar!! Luego le armé una puertita atras con una bisagra y un cierre para poder limpiara la ceniza, de puerta use parte de una de las tapas que le saque a unos de los tubos, y con retazos de chapa el cierre. Le soldé patas y casi esta lista. Detalle de la puerta trasera para sacar cenizas Casi lista Corte 4 patas para que sea el apoyo de lo que quiera poner al fuego. son de 12 cm. y una chapita con el angulo que uno quiera para que todas puedan soldarse en la misma posición. aca les muestro como se coloca la chapa para soldar Y a soldar! Listo así quedo falta prenderla y probarla. y asi podria usarse con un disco Tengo los archivos del Sketchup y la plantilla de pdf para cortar el caño a 22,5° , no la pongo en el post porque me dice que no es correcto... el que quiera me lo pide y se lo envio. Espero les sirva!, saludos MZ. MIs otros post! http://www.taringa.net/posts/hazlo-tu-mismo/18686565/Me-hice-un-ropero-con-maderas-recicladas.html http://www.taringa.net/post/hazlo-tu-mismo/18685307/Hice-un-velador-de-canos-y-hierro.html

Hace un tiempo, fabrique esta estufa rocket con pedazos de caño que tenia solo para probar si funcionan. A pedido de algunos vuelvo a subir el post mas el video de como se enciende y la prueba de que FUNCIONA!!! Va el video!! link: https://www.youtube.com/watch?v=764cafenyLc Y para los que no vieron el post a continuación la explicación de como la fabrique y mis otros post! Buenas!, quería compartir algo de lo que estoy haciendo. De la construcción de mi casa me sobraron trozos de caños por lo cual decidí reciclarlos y hacer una estufa Rocket para poder cocinar el patio. Planos no conseguí pero si muchas imágenes en internet, por lo cual tenia que probar si sale.. copiando ideas de varias paginas. Materiales: 2 tramos de 40 cm de largo de Tubo rectangular de 120 mm x 60 mm y 1,6 de espesor. 1 pedazo de 40 a 50 cm. de caño redondo de 100 mm de diámetro y 1,6 de espesor. Electrodos de 2,5 mm. 4 discos de corte para amoladora. 1 bisagra para soldar hierros varios para realizar las patas o soportes Esquema general: acá les pego una imagen que hice en Sketchup para que tengan una idea general de lo que quiero hacer. y un bosquejo inicial hecho a mano. Pasos a seguir Cortar dos tramos de caño rectangular de 40 cm de largo. Imagen luego les retiré una de las caras del lado mas ancho a cada tramo de tubo rectangular. Esto lo realice porque los caños que tengo son de 60 mm x 120 mm y al unirlos formé un caño de 120 mm x 120 mm, aumentando asi la cámara de combustión de la estufa. Aprovechamos una de las tapas para soldar y armar en la parte inferior la cámara de aire. A esta tapa le cortamos unos 7 cm (esta medida la supongo nada mas, no encontre nada de información) Luego la soldamos armando así la cámara de aire vista de la cámara de aire. Ahora se suelda la chimenea a la otra mitad de caño a la cual le sacamos uno de sus laterales. *Nota: debemos agujerear el lugar donde irá la chimenea antes de soldar. y el caño redondo debe estar cortado en angulo. Yo lo corte a 22,5° para poder realizar esto con moladora desarrolle una plantilla en R la cual también les subiré (la imprimen, la pegan al caño marcan y cortan). Ya con las dos partes el paso siguiente es soldar!! Luego le armé una puertita atras con una bisagra y un cierre para poder limpiara la ceniza, de puerta use parte de una de las tapas que le saque a unos de los tubos, y con retazos de chapa el cierre. Le soldé patas y casi esta lista. Detalle de la puerta trasera para sacar cenizas Casi lista Corte 4 patas para que sea el apoyo de lo que quiera poner al fuego. son de 12 cm. y una chapita con el angulo que uno quiera para que todas puedan soldarse en la misma posición. aca les muestro como se coloca la chapa para soldar Y a soldar! Listo así quedo falta prenderla y probarla. y asi podria usarse con un disco Tengo los archivos del Sketchup y la plantilla de pdf para cortar el caño a 22,5° , no la pongo en el post porque me dice que no es correcto... el que quiera me lo pide y se lo envio. Espero les sirva!, saludos MZ. MIs otros post! http://www.taringa.net/posts/hazlo-tu-mismo/18686565/Me-hice-un-ropero-con-maderas-recicladas.html http://www.taringa.net/post/hazlo-tu-mismo/18685307/Hice-un-velador-de-canos-y-hierro.html

Le muestro los pasos con los cuales hice una lampara para unos amigos, con dos recortes de caño de 15 mm x 30 mm. hierro liso de 3 mm, un taco de madera (ibira pita) un portalamparas y la pantalla que la compre. Primero realize una plantilla y la imprimi en esccala 1:1 para poder dolar los hierros del interior. No debe ser exacta la plantilla es como para darse una idea. luego empece a armar la estructura exterior usando los caños rectangulares, y como hay que doblarlos y no tengo dobladora use el metodo de cortar con moladora, doblar soldar y pulir. aca ya uni los dos laterales Doblo los hierros y usando la plantilla copio el dibujo que quiera hacer. aca presento el cuerpo de la lampara para realizar ajuste y empezar a unir estas dos partes. ya terminando de soldar las dos partes, ya esta soldada y pulida me faltan fotos de los siguientes pasos, pero es facil soldar una planchuela abajo, lijar un taco de madera, pasar el cable por dentro de alguno de los caños laterales, poner un portalampara y la pantalla y quedó algo asi.. bueno y por úlltimo la lampara encendida Espero les guste cualquier cosa consulten , saludos.
