Hola gente de Taringa... este es mi primer y humilde post. Se que ya han escrito algo de superadobe por aqui pero queria dejar abierto este espacio para abrir la comunicacion de personas interesadas en el tema, ya que estamos construyendo nuestra casa con este sistema. Y por supuesto que tenemos muchisimas dudas!! Ninguno de los que estamos en el proyecto somos arquitectos, profesionales de la construccion, ni mucho menos... simplemente nos encontramos con esta forma de construccion y nos parecio que podiamos llevarla a cabo... y asi es! estamos por la vuelta N9 de Superadobe. Les dejo el link de mi blog donde hay fotos y videos de la experiencia. http://www.superadobeserrano.blogspot.com/ Bueno amigos, les comento por ultimo que estamos en la provincia de Cordoba, en Traslasierras... Si alguien tiene ganas de darse una vuelta para aprender y colaborar... bienvenido sea!!! Actualizando... El domo sigue creciendo, pero sin cupulas! vamos a techar en caña barro y paja. y aca va un videito de uno de los metodos del llenado de bolsas... link: http://www.youtube.com/watch?v=Qm98ywIU5e4

Hola gente... les traigo un poco de info mas imagenes de esta hermosa tecnica y un poco de mi experiencia con el mosaiquismo. El trencadís (en catalán, 'roto') es una especie de mosaico realizado con fragmentos cerámicos unidos con argamasa, típico de la arquitectura modernista catalana. Los arquitectos catalanes del modernismo fueron proclives al uso de baldosas cerámicas, pero Antoni Gaudí propuso un sistema hasta entonces inédito el trencadís. Josep Maria Jujol fue el encargado de aplicarlo y quien le dio la personalidad característica. Utilizaba piezas de rechazo de la fábrica Pujol i Bausis, emplazada en Esplugas de Llobregat, así como fragmentos de platos y tazas de café de loza blanca procedente de otras partes. También utilizó baldosas de cerámica y el mosaico con la técnica del opus tessellatum. Con el fin de conseguir cromatismo, se decidió por la utilización de cerámica esmaltada que ofrece colores vivos, aprovechando la superficie lisa y pulida junto con la superficies tridimensional de su arquitectura, para causar el máximo efecto de brillo al incidir la luz. Se podía construir con un método de aplicación indirecto, formándolo en el taller sobre una plantilla de papel, tapando el dibujo con los fragmentos de azulejo ("boca abajo", dejando a la vista el reverso), y llevándolo después a su lugar definitivo, sobre el que se dispone en sentido inverso. Cuando se da sin diseño previo, con un método de aplicación directa sobre una superficie de mortero blando ("boca arriba", dejando a la vista el anverso), es la habilidad artesanal del operario la que determina la belleza del resultado, que incluye alteraciones en la superficie y cambios de plano, dando una sensación de espontaneidad. La técnica del trencadís se utilizó por primera vez en el llamador de la entrada de la finca Güell, en la avenida de Pedralbes de Barcelona. En esta finca, la arquitectura sinuosa convirtió en necesidad romper baldosas donde no se podía utilizar enteras. Al trocear baldosas que ya tenían su propia decoración y realizar una nueva composición sin relación con los dibujos de las piezas enteras, unido a la mezcla de fragmentos de diversas piezas, se consiguen efectos visuales peculiares y distintivos de esta técnica. Hasta aca la info... Desde mi experiencia personal, el mosaiquismo me parece hermoso para decorar paredes y espacios. En nuestra casa nos animamos a hacer unos cuantos experimentos. Aun me falta muchisimo por aprender y practicar para que me quede perfecto, pero es muy gratificante ver los resultados. Esta buenisimo tambien por que son muy economicos los materiales. si bien podes comprar mosaicos copados, tambien te regalan los que estan rotos. Triskel central de nuestra casa en proceso: Terminado y empastinado: Borde de la mesada: La mesada mas avanzada La bacha: La mesada completa: Un hipocampo en el baño: Un sol en el piso Bueno amigos eso es todo por ahora, se que mis trabajos en mosaiquismo son bastante desprolijos aun, pero de todos modos queria compartirlos con ustedes. Saludos!

Hola gente, les cuento que hace unos 5 meses decidi meterme en el mundo del modelado y animacion 3d. Tuve varios intentos con 3d max hace unos años pero me frustre rapidamente. Hasta que descubri Cinema 4D. Un soft con una curva de aprendizaje bastante rapida, su entorno me resulto amigable. Asi que me puse a ver unos cuantos tutoriales en youtube y algo aprendi. Se que me falta bocha aun, esto recien comienza, pero queria compartir lo que vengo haciendo. Gracias x pasar! Uno de los primeros paisajes procedurales Avanzando un poco Ahora algo de MODELADO Aca descubri el Substance Painter y me volvi loco con tantas posibilidades Algunas abstracciones Espero no jodan con la certificada. Fueron horas y horas frente a la pc. EN el proximo post salen las animaciones.

Les comparto algunas cosas que estuve haciendo mientras aprendo a modelar y renderizar en Octane.

Hola amigos!En este post les muestro un resumen de los pasos que seguimos dando en el desarrollo de la técnica del SUPERADOBE.En este caso es una cabaña para 4 personas más un bañito. Es un circulo principal de 5 metros de diámetro y un pequeño semicirculo de unos 4 metros.Comenzamos:Este es el rollo de POLIPROPILENO, yo lo compro en la ciudad de Córdoba, capital, a 1 peso el metro. Esta bobina tiene 2000 metros y me alcanzó para mi casa y para esta cabaña.Con una estaca y una soguita de la medida del radio se marcan los circulos en el pisoUna vez marcado el suelo se cava una zanja de unos 50cm de profundidad por 40 de ancho. Se cubre toda con un plastico grueso para aislar la humedad. La primer vuelta de cimiento la hicimos con mas cemento, un 25%, como para darle mayor estructura a la base. La segunda vuelta ya la arrancamos con la mezcla normalLa mezcla lleva TIERRA + 5% de CEMENTO y agua. No llega a ser barro, pero es bastante húmeda.El punto justo se lo puede ver cuando tomamos un puñado, lo compactamos con la mano, lo arrojamos para arriba y al caer en la mano de nuevo, no debe desarmarse.Para que las lineas de los circulos queden prolijas y no se vayan hacia adentro o hacia afuera se utiliza un compás central, cada vuelta es chequeada con la cadena (RADIO) para ir corrigiendola.En la próxima imágen ya se puede ver como comienzan a "trabarse" las bolsas entre sí.Entre bolsa y bolsa se coloca una fila de alambre de puas, esto hace que las bolsas se pinchen y se traben, para que no se deslicen. Si se va a cerrar en cupula en forma de domo, se ponen 2 vueltas.Para llenar las bolsas hay varios métodos.Nosotros usamos un caño de chapa de unos 30cm de diámetro, en el que se coloca toda la extension de la bolsa, dejando una punta libre.Por la boca del tubo se cargan los baldes de mezcla, por el efecto de la gravedad la bolsa se va llenando pareja.También armamos un soporte para ir llenando las bolsas, es bastante práctico al principio cuando no se tiene experiencia en el manejo de la bolsa... Una vez llena la bolsa se dobla como un sobre la punta y se la mete abajo de la misma, tratando de que se pinche en el alambre para que no se salga. Despues se le da bastante fuerte con un pisón para que se compacte bienComenzamos a amurar las aberturas, en este caso la puerta principal. Se puede ir trabando entre las bolsas con algun hierro o clavo largo. La estructura de madera que se ve es un molde para hacer la entrada.Como ven, pueden usar cualquier cosa para hacer moldes para aberturas. En este caso un bidon nos sirvio de molde para esta ventana "rulo".Aca metimos este cajón de madera en el lugar donde despues iria la ventana. Es un "premarco" para usar de guia y no poner la ventana y que se arruine.Ya con los muros listos comenzamos a amurar los palos para el techoMachimbrando la estructura...Machimbre listo!Membrana soldada sobre el machimbreRevoques interiores y un poco de color en las paredes. El revoque es tradicional, primero un salpicado grueso de concreto (3X1) y despues un fino esponjeado (4arena fina + 1 de cal + 1/2 de cemento)El baño listoCasi terminada, falta poner la paja en el techo.Cuando este terminado del todo actualizo el post.Certifiqueishon...Bueno gente cualquier consulta escriban, les dejo mi blog donde detallo los pasos de la construccion de nuestro hogar con esta técnica, economica, ecologica, simple y al alcance de cualquiera.www.superadobeserrano.blogspot.comSALUDOS!

La idea de una escalera de pasos alternados la elegi ya que por la inclinacion que iba a tener, los escalones rectos dejarian poco espacio para apoyar el pie. Se complica tanto para subir y mucho mas para bajar! Esta forma de los escalones nos permite apoyar bien el pie y poder subir y bajar comodamente. Esto es mas o menos lo que quise lograr, mucho mas rustica obviamente. Les muestro como hicie la escalera al entrepiso de nuestra casa de superadobe: Para los escalones compre 2 tablas de "marmelero", de una pulgada y meida. Gaste 200 pesos en las tablas Mi perra Luna vigila que no me cuelgue con las herramientas. Primero amure el palo que hace de eje de la escalera al piso y a la viga de madera que cruza la casa, con unos tirafondos copados. El palo es un rollizo, me salio unos 60 pesos. Despues de tomar la medida del escalon, con la circular y la caladora le di la forma. Con la moladora y un disco FLAP le di la terminacion. Al extremo que el escalon apoya sobre el palo le mande anclaje de hierro, con unos tirafondos pequeños. Gaste algo de 50 mangos... En la pared donde se apoya cada escalon, tuve que romper para meter unos 10cm cada uno. Al escalon le mande unos clavos largos para que se agarre bien con el concreto Tomando el nivel para que queden derechitos... Escalon amurado a la pared: Anclando el escalon al eje Los primeros 3 Listos los 7 escalones! De ansioso que soy largue el post sin haber barnizado la escalera... Mañana cuando la termine, actualizo! servira esta como certificada? perdon la cara, pero era lo que habia despues de un dia entero laburando... Un capo el @CidOrk que me mando este regalito: Bueno gente me despido... Para el que le interese ver como hice mi casa en SUPERADOBE, les dejo el link a mi post. Saludos!

Hola amigo@s!!! Hago este post en homenaje a todos nuestros amigos que vinieron a darnos una mano en el proceso de construccion de nuestra casita de superadobe... Ellos desinteresadamente aparecieron ante la convocatoria y la verdad que hoy es muy gratificante mirar cada rincon y recordar a cada uno... Empiezo con un: A todos los que estan pasando por aqui y escriben cosas tan lindas... es un bardo responderle a cada uno! agradezco la buena onda, los puntos y demas... simplemente esta buenisimo que se difunda un poco mas esta tecnica (o cualquier otra de auto-construccion) para que la gente sepa que es posible contar con una casa propia y mas que digna... Mi amada esposa, junto a 2 de nuestros perritos... sentada sobre las piedras que irian a conformar los cimientos. Gracias mi hermosa por alimentarnos y cuidar que no nos falten energias para cada labor!!! Junto a Madhu y Atilio en pleno proceso de piedras y cimientos Las piedras en la zanja de cimientos... Atilio y yo terminando de acomodarlas... Mi hermano Roby, Dieguito y Daniel... terminando la jornada con los ultimos toques de pison. Se re jugaron los muchachos! Junto a mi hermano y dieguito... llenando una bolsa con el carrito de superadobe Roby, Gorgojo y diego laburando en las primeras vueltas Roby, Diego, Daniel y Pancha llenando uno de los contrafuertes de entrada Dieguito y Daniel, dandole forma al contrafuerte de la entrada Ivan, Carlos, Demian, Diego y Loreto, acomodando un arco de superadobe Con Cristian, metiendo mezcla en la bolsa Miguel, el Vasco, Niki, Gaby y yo... buena onda los pibeeees! como laburaron!! Niky, Daniel y gaby metieron baldes a lo loco El equipo preparando la mezcla Fran y sus amigos vinieron un fin de semana de intensa labor Atilio y Jorge, dandome una super mano en la primer parte de la obra Nuevamente el gran Atilio atando algo con alambre... Esteban y amigos de Fran revocando con barro las paredes Vivi Camos y Loreto Retamales... unas genias de la construccion natural!! gracias chicas! La cadena alcanzadora de baldes!! junto a Demian y Maria Paz, preparando la mezcla del superadobe El gus, Cristian, Maria Paz y May,. a full con los baldes de mezcla El loco de la pala!! jaja un grande el Gus! Un energizante almuerzo preparado por mi mujer y la Pato... para reponer fuerzas Los hermanos Gaby y Maxi... hicieron mucho por nuestro hogar Ivan, Loreto, su hija Ñoray y mas gente que vino al primer taller de superadobe Gorgojo dandonos una mano con la mezcla Con mi viejo amasando el revoque de una ventanita Clarisa e Ivan... capos! dandole al revoqe fino Ñoray, la hijita de Loreto mezclando barro... una genia!! queria estar en todas... Amigos que vinieron a nuestro segundo taller de superadobe Con mi amiga Paz, revocando con barro La banda del revoque! Tamizando arena para un revoque fino con Demian y Maxi Mi mujer entrando en la obra... pensando en como fue que la entrada a la despensa nos quedo asi! Gus y el primo Juli, amurando el eje del techo... Inka marcando territorio Pisando barro con my broder Murra! Brader Murra atando con alambre... gracias hermano por tanto!!! El gran Walter!!! idolo... sabe muchisimo de construccion y nos dio una reeee mano! Clavando machimbre con mi amigo, Pablo, un groso de la construccion!! nos ayudo muchisimo... Mi mujer en la pared del vestidor, dandole forma al revoque que envuelven los culos de botella El nombre de la casa: Otra vez Pablo, dandole forma a la pared botellera del entrepiso Pablo nuevamente, dandole al revoque de la habitacion Mi amigo Diego Hersovich nos regalo los pisos de la casa... un geniooooooo!!! Junto a mi amada, despues de terminar el trabajo de mosaiquismo, un triskel en el centro de nuestro hogar: El gran Mata!! la tiene re clara el guaso... grande loco, tambien laburamos muy bien juntos... en la foto, dandole forma a los estantes del vestidor. Un antes/despues Mis amigas Pato y Naty, decorando las trompas de entrada. Mi viejo y mi abuela supervisan... Junto a mi amada en la puerta de casa... disfrutando de la obra casi terminada! La verdad me faltan muchisimas imagenes de un monton de gente mas que estuvo presente... pero de esta forma les agradezco por tanta buena onda!!! Para los que preguntan... les muestro el planito que arme en SKETCH UP para que tengan una idea de como es la casa: Ahora les dejo unas imagenes del interior de nuestro hogar para que vean como quedo! La cocina EL living Mi estudio en el entrepiso: La habitacion El baño Por fuera aun falta agregarle paja al techo y pintar las paredes... donde esta la puerta del entrepiso hay que añadirle palos para hacer el balcon y galeria... Bueno amig@s, eso es todo por ahora... para el que le interese ver mas del proceso de la obra, pueden visitar mis otros posts, o entrar en el blog: www.superadobeserrano.blogspot.com Saludos y gracias por la buena onda de siempre!!! Vamos a certificar a pedido de algunos... es una foto vieja de otro post mio, pero sirve: Si, el JIPI de la autofoto soy yo, el mismo que ven metiendo mano en todos los procesos de la obra!

Les cuento como hicimos la galeria de casa, paso a paso. Nos llevo 2 dias armar la estructura y entablonarla, otros dos dias nos llevo el piso y un buen rato mas todos los detalles. Comenzamos! Amuramos los dos primeros horcones al suelo, cavando unos 80cm, cementamos los palos y ubicamos el primer rollizo uniendo los horcones Comenzamos a clavar los palos de la estructura. Estan unidos los palos del entrepiso interno, que asoman hacia afuera con los palos de la galeria con un encastre en "L". (me falto la foto con la motosierra haciendo los encastres...un peligro) Gracias Madhu!!! un capo amigo. Todos los palos unidos y clavados. Entablonado de saligna finalizado. No saque fotos del proceso, pero nada del otro mundo... clavar tablas sobre los palos... Despues de evaluar un poco la estructura decidimos agregar 2 horcones mas en el punto donde se unen los palos de adentro con los de afuera... Desde arriba del balcon Comenzamos con el piso, usamos lajas riojanas, cortesia de RENACIMIENTO fabrica de pisos Rusticos de nuestro querido amigo Dieguito Herscovich... Las nivelamos asentandolas en una cama de arena. Una vez colocadas todas las lajas empezamos a tomar las juntas con cemento. De paso le fui metiendo unos detalles de mosaiquismo para hacerla mas colorida... Finalmente le agregue una pequeña pared de piedras como para poder sentarse, todo un borde de piedras alrededor, un caminito de entrada con unas lajas que sobraron, unas persianas de caña para bajar cuando tenes el sol de frente, una hamaca paraguaya, dos carreteles de madera como mesa y un farol de la abuela saturna. De noche... Por ahora es todo... le falta agregar la baranda al balcon de arriba... EL unico problema que tengo es que cuando llueve se moja todo! ya probe sellando entre tabla y tabla con varios productos pero todos filtran... estoy evaluando hacerle arriba una pequeña loza de cemento... Para los que quieran ver mas del proceso de la casa pueden visitar mis otros posts o entrar en http://www.superadobeserrano.blogspot.com/ Bueno gente les dejo saludos y gracias desde ya por la buena onda de siempre!!!

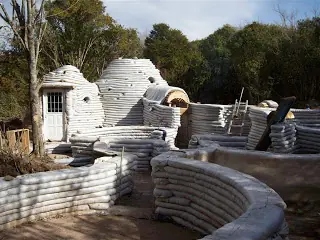

Hola amigos, les dejo unos cuantos links a blogs de gente que se animó a construir con esta técnica. Siempre es bienvenida la experiencia de todos aquellos que quieran compartirla por este medio. Gracias! Ahi van: Owen Geiger la tiene muy clara, en su blog comenta varias tecnicas de construccion alternativa. El mismo se mando unos lindos proyectos. http://earthbagbuilding.wordpress.com/ Loreto Retamales es una amiga chilena que se formó en CAL-EARTH. Actualmente está dictando cursos en latinoamérica mientras construye su palacio de superadobe en las sierras cordobesas. Este es su otro blog, donde sale la info de sus próximos cursos. http://superadobedelsur.blogspot.com/ En España, Toful y Blanca hicieron su casa en superadobe http://superadobe-construccion.blogspot.com/ Nacho esta haciendo su casa en super con muros rectos, en La Plata, Bs as. http://superadobelp.blogspot.com/ Elines y Euli , de venezuela, vienen haciendo buenos trabajos. En Rio Negro, Charra Ruca & Huarenchenque, vienen muy bien con sus cúpulas superadoberas. http://ayudaanuestrosueno.blogspot.com/ Este loco en españa se mando su pequeño domo experimental El domo de la hija de Nader Khalili... le quedo zarrrrpado. http://lienecodome.blogspot.com/ En superadobe serrano cuento mi propia experiencia, mostrando detalles desde los cimientos hasta el momento actual de la obra, aciertos y errores. Saludos gente, espero que saquen datos útiles para sus proyectos. Seguiré subiendo más links, si conocen alguno pueden aportar. Abrazos! Leo.

Hola amigos, en este post les cuento paso a paso como hicimos la mesada de la cocina y la pileta de cemento. 1 - Paredes de bloque que soportan la mesada: 2 - La bacha o pileta: Cavamos un pozo con la forma de la bacha. Un plastico para que no se pegue a la tierra. Luego, tres varillas de hierro del 8 que siguen la forma de la pileta. Metal desplegable. Cañito en el medio por donde se desagotará. Luego se carga con cemento y despues se hace el estucado a cuchara. 3 - Primero amuramos la bacha en la pared, sostenida por los hierros. Luego armamos la estructura del encofrado con machimbres. 4 - Armamos la parrilla de hierros del 8 que van a formar parte de la estructura. 5 - Llenamos con concreto todo el encofrado: 6 - Estucamos con cemento y ferrite rojo para darle un tono: 7 - De aca a dos semanas sacamos los puntales y el encofrado para seguir con los detalles, canilla, bajo mesada, etc... Cuando este lista actualizo el post. Como siempre, para los desconfiados, va la certifiqueishon: Si quieren ver mas de la construccion en superadobe, visiten mis post o vayan a www.superadobeserrano.blogspot.com Actualizo los avances de la mesada: Trabajo de mosaiquismo listo...
