Hola amigos taringueros, este es mi primer post. Hace unos días tuve la ambición de hacer un water cooler para mi compu porque con estos veranos se prende fuego, xD Detalles de mi equipo: * Micro Phenom 955 X4 @ 4 GHZ (oc) * Mother Asus M4N78 PRO * Memorias DDR2 1066 OCZ 2 GB X2 * 3 Discos HD SATA WD 500 GB BLUE EN STRIPPING RAID * Video ATI 4870 1 GB XFX * Fuente VANTEC 600W * 3 GRABADORAS DVD La idea original fue construir un bloque como los que se ven en todas las guías, usando cobre, juntas de goma y acrílico, con sus dos racords. Por motivos de tiempo y precio, no pude adquirir el cobre, así que se me ocurrió en su lugar usar un viejo cooler am2 marca noganet que tenia tirado por ahi, xD. Vamos por partes: Bloque del CPU Le hice 5 agujeros de mecha del '5 paralelos a la superficie de contacto al micro. Luego agrandé los agujeros con una mecha del `8 (esto permitió pasar caños de la medida que esta entre 1/4 y 3/8, que no recuerdo la medida) Aquí se ven los 5 caños ya pulidos que pasarán por las perforaciones. Previo a esto, se untaron los caños con abundante grasa térmica delta para favorecer el intercambio de calor. Aquí ya se pasaron los caños y se limpió todo exceso de grasa siliconada. Aquí les agregué mangueras uniendo cada uno de los caños para hacer un solo circuito, pero esto me mostró que no hay un buen caudal de agua, por lo cual elegí hacer dos circuitos en el mismo bloque para aumentar así la cantidad de agua que circula. Les puse poxilina de ambos lados para inmovilizar los caños de cobre, intenté soldarlos pero como no me quedaba, morí con esta opción fácil y económica, xD Aquí se ven los dos circuitos (4 mangueras) y se pusieron dos precintos por cada conexión. Radiador Es nomas un caño de 3 metros de largo y medida 3/8 que se dobló como muestra la foto, los doblé a mano por eso quedó medio feo, xD Luego se me ocurrió ponerle alambres de cobre para aumentar así la superficie de intercambio de calor Posteriormente soldé todo sobre la hornalla y mucho estaño para fijarlos bien, xD Bloque VGA La placa de video que compré en su momento, es la citada que por cierto el modelo tiene una refrigeración pésima, era el modelo mas berreta pero aunque rendía bien, calentaba muchísimo Este es el disipador que trae por defecto, doblé las dos aletas que trae y las corte para quedarme solo con el bloque en cuestión Me sabrán disculpar, cuando terminé el bloque de la vga, no le saqué fotos porque estaba trabajando tan entusiasmado con la placa que no quería distraerme, xD; pero al final del post se ven las fotos de como quedó y el proceso fue muy similar al que hice con el bloque del cpu El depósito de refrigerante y la bomba Para esto usé la bomba sumergible Atman 103 y un taper grandote con capacidad de 3 litros con la bomba dentro. PRUEBAS PREVIAS A LA INSTALACIÓN Como todos sabemos, este tipo de creaciones no pueden perder agua bajo ningún concepto o sino chau compu, bueno, lo armé y lo dejé corriendo con agua destilada unas cuentas horas Y al final la cosita esta no perdió ni una sola gota de agua y después de renegar como un animal para montar las cosas en el gabinete, quedó así: Acá se ve como quedó el bloque de la VGA También se ve que a las memorias de la placa de video les puse unos disipadores de aluminio que corté a partir de un viejo disipador de una geforce quemada y los fijé a la placa con un poco de poxilina agarrada del bloque Así quedó la compu lista -------------------------------------------------------------------------------------------------------------------------------------------------------- ESTE FUE OTRO INTENTO DE HACER UN BLOQUE, PERO NO DIO BUENOS RESULTADOS: Este fue un bloque hecho con una fina lámina de cobre de 3 mm, es de la base del disipador que trae el phenom desoldada, aunque no rindió muy bien con este micro a toda potencia, podría ser una buena opción para refrigerar otros sistemas que no sean tan calentones como el phenom. Lo sujeté con 4 tornillos que roscaron justo en el soporte del mother así ni siquiera tuve que sacar el mother del gabinete para su instalación. Este water dio excelentes resultados, permitiéndome overclockear el phenom hasta los 4 ghz y manteniendose a toda carga a no mas de 50 grados, comenten que les pareció y acepto sugerencias. Muchas gracias por ver mi post !!! INFORMACION AGREGADA: Hice unas notables mejoras en el radiador, y aunque no pude soldarlo como se debe, les muestro. Usé un radiador de auto que me tomé el trabajo de recortar y empalmé las salidas con manguera. Se que lo ideal era soldarlo, pero no pude hacerlo... igualmente no pierde nada de agua. Espero les guste !!

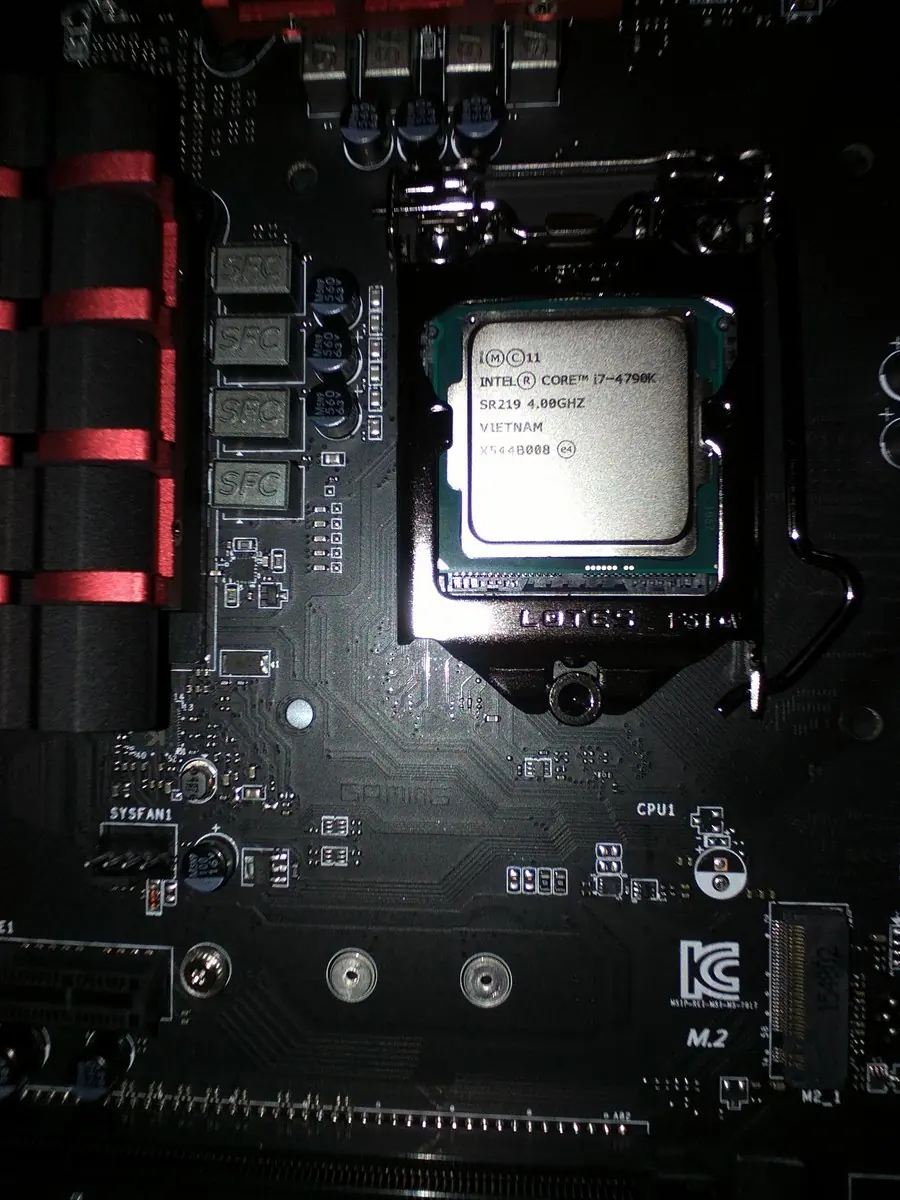

Buenas compañeros de Taringa !! Me trajeron de Amazon un MSI Z97 Gaming 5 y un Intel i7 4790k (un cliente amigo mío me lo dejó al costo). Después de admirar los productos un buen rato, comencé a armarlo. Todo muy lindo: Curioso, el micro fabricado en Vietnam. Heredó los componentes de mi anterior equipo: * 32 GB de memoria Kingstom HiperX Savage DDR3 2400 mhz * SSD Kingstom HiperX Savage 480g * 2x WD Black 1TB @ raid 0 * WD Blue 500 GB Sapphire R9 270x 2 GB DDR5 Thermaltake Smart 750W Gabinete modificado con water casero (ver mi otro post) Quedó así todo montado: Para mi sorpresa, el i7 calentaba un montón, llegando a 89 grados en full load !!!!!!!!!!!!!!!!!!!!!! Esto me hizo jugar un rato largo en el Bios hasta que bajando el VCC Voltage a 1.400, bajó hasta los 75 grados en full load ... Cabe destacar que estamos en invierno xD. Probablemente ne verano los podría invitar a un asadito jajajaja Buscando ayuda en internet, di con un método algo extraño para mi: remover el IHS y limpiarlo para cambiar la pasta térmica ... Remover el IHS con una hoja de afeitar ???? con una morza y un martillo ¿???? Estamos todos locos ... o eso creía ... La cosa es que tocando y tocando el bios, no pude hacer que mejore la temperatura, ya que bajando el voltaje más, directamente pantallazo azul antes de cargar windows ... Así que remedio ? Bueno vamos a intentar el método este a ver que pasa ... Cabe destacar, que el corazón me latía a mil por hora xD Luego de Renegar un buen tiempo y con un miedo que ni les cuento ... Pasó esto: Vamos todavía ! lo puse sacar ! Mirando bien, WTFFFFFFFFFFF FALTABA UN CAPACITOR SMD ... Revisando entre la mugrecita que se generó de despegar el adhesivo que le meten al IHS, lo encontré ! (milagro divino): Ahora de que me disfrazo ... tomo la hoja de bisturí y acabo con mi vida ? jajaja Intenté soldarlo en su lugar (si leyeron bien, una cosita ínfima que apenas se puede ver jajaja) No quedó hermoso, pero hacía contacto eléctrico, o eso quería creer... Bueno armando todo con un fifty-fifty de resignación y esperanza... Dio imagen !!!!! Bueno dio imagen ... ahora la pregunta funcionará bien ? se colgará ? que pasará ? Le metí everest full load y estuvo así durante una hora: CPU a 64 grados !!! no es lo mejor del mundo, pero al menos no son los espantosos casi 90 grados de antes .... Probando con un juego (Dying Light) Esta experiencia sin dudas, me hizo perder un año de vida de la metida de pata que tuve y aunque el final fue "feliz", no le saco el disipador a menos que sea realmente necesario... Espero esta humilde historia, les haya gustado. Saludos para [email protected] !!!
