aviOnazo

Hola amigos!!! Hacía tiempo que no publicaba nada y ya tocaba. En este caso se trata de aprovechar una Playstation antigua, para instalar un Raspberry y darle una nueva vida. Se trata de una psx europea, y diferencia de las americanas tiene menos huecos. Es por esto que tuve que planear mucho cómo colocar todos los elementos dentro de la forma más óptima. Sacamos toda la chatarra. y tenemos que eliminar todos los "palotes" que lleva por dentro, con una dremel y lija, pero respetando los puntos que nos puedan servir para acoplar los nuevos elementos. Lo primero, la ubicación del ventilador, que como véis es original de raspberry pues por su tamaño no vamos a encontrar otro mejor. Aspira aire desde la caja hacia la fuente. La fuente que he utilizado es la original de la psx, y el ventilador se alimenta de la fuente directamente y no restar potencia a la raspberry. pero si va a 8v!!!!! y la raspberry va 5v., pues lo solucioné con un transformador UBEC, que se utiliza en radiocontrol. Para no extenderme miráis en san google y véis características. Os lo muestro: El interruptor del reset original lo vamos a utilizar en la raspberry. Para ello, tenemos que aislarlo del circuito original, rompiendo pistas y soldando dos cablecitos, que irán conectados a los gpios 5-6, para que sea totalmente funcional. El siguiente paso es preparar la zona trasera de la consola, en donde pondré las tomas de jr45, rca y hdmi. Compré por internet los cables macho-hembra pertinentes y tube que preparar una pequeña pletina, con una tapadera frontal de una caja pc viejo. Y colocamos nuestros cables. Siguiente paso el frontal, que fué el que más trabajo me dió, pues miré todas las posibilidades y tube que sacrificar el segundo puerto original de la psx. Los usb para los mandos tenían que ir delante, y preparé una pletina con un trozo de plástico gris oscuro, de una carcasa que encontré por ahí (recordad que yo siempre utilizo lo que tengo a mano, jajaja). El puerto original de la psx lo conecté vía usb con un adaptador de mandos ps2 y soldando unos cablecitos. Toca probar qué hueco nos ha quedado para colocar el cerebro de la bestia. La carcasa superior sigue con su tapa operativa (abre y cierra), pero la he hecho más grande, con el fin de poder acceder a la sd sin tener que desarmar la consola. Detalles del montaje: la placa va sobre cuatro tubitos de plástico cortados a la altura óptima y pegados con superglue, los cables hay que pelarlos en parte porque son muy rígidos y hacen mucha presión a la placa en un espacio tan reducido. una vez todo montado, queda de la siguiente forma: Le ponemos su tapa y queda como la original, pero con más prestaciones: Le instalado recalbox, pues me parece mucho mejor que retropie. Bueno, pues ahí os dejo mi último trabajo. Tan sólo decir que lleva muchas horas de trabajo, pues después de mirar por internet proyectos parecidos, fuí improvisando sobre la marcha y solucionando los problemas que me iban surgiendo. Utilizad una herramienta dremel o similar, pues se adelanta bastante. En cuanto a configurar la raspberry lo podéis consultar por internet, yo sólo os muestro mi trabajo. Si tenéis por casa una consola viejuna que no funciona, pues dadle a la dremel y funcionar de nuevo. La verdad que se os queda una superconsola retro y respetando la original. Ánimo amigos!!!!

Hola amigos, después de visualizar mutitud de tutoriales, como hacemos todos, proyecté mi propio joystick totalmente casero. La idea se trata de utilizar todo lo que tengamos a mano, y evitar comprar lo mínimo. No sólo por ahorrar, que está muy bien, sino por demostrarnos a nosotros mismos que somos ingeniosos o ingenieros, jajaja, al fin y al cabo se trata de utilizar nuestro ingenio. La idea es construir un joystick, apartir de un mando de pc, y en un futuro un arcade completo con la placa de un ordenador y una pantalla. Los materiales que he utilizado es todo lo que tenía a mi mano: - 1 mando de pc usb. - 1 teclado de pc desechado - tapones de refrescos - muelles, tornillos, tuercas, arandelas. - 1 tabla de marqueteria, - arandelas de goma (de grifo) - 1 bote de pintura, el que tengáis por ahí. Herramientas las que tenemos normalmente en casa, si nos gusta trastear con la electrónica. Me refiero a un soldador de estaño, y una dremel para cortar y taladrar. Soldad bien los contactos, y pegad unas regletas por detrás, de esta forma es más fácil controlar la instalación y corregir sobre la marcha cualquier error. Bueno, de momento os dejo mi plan, y si veo interés seguiré publicando. un saludo

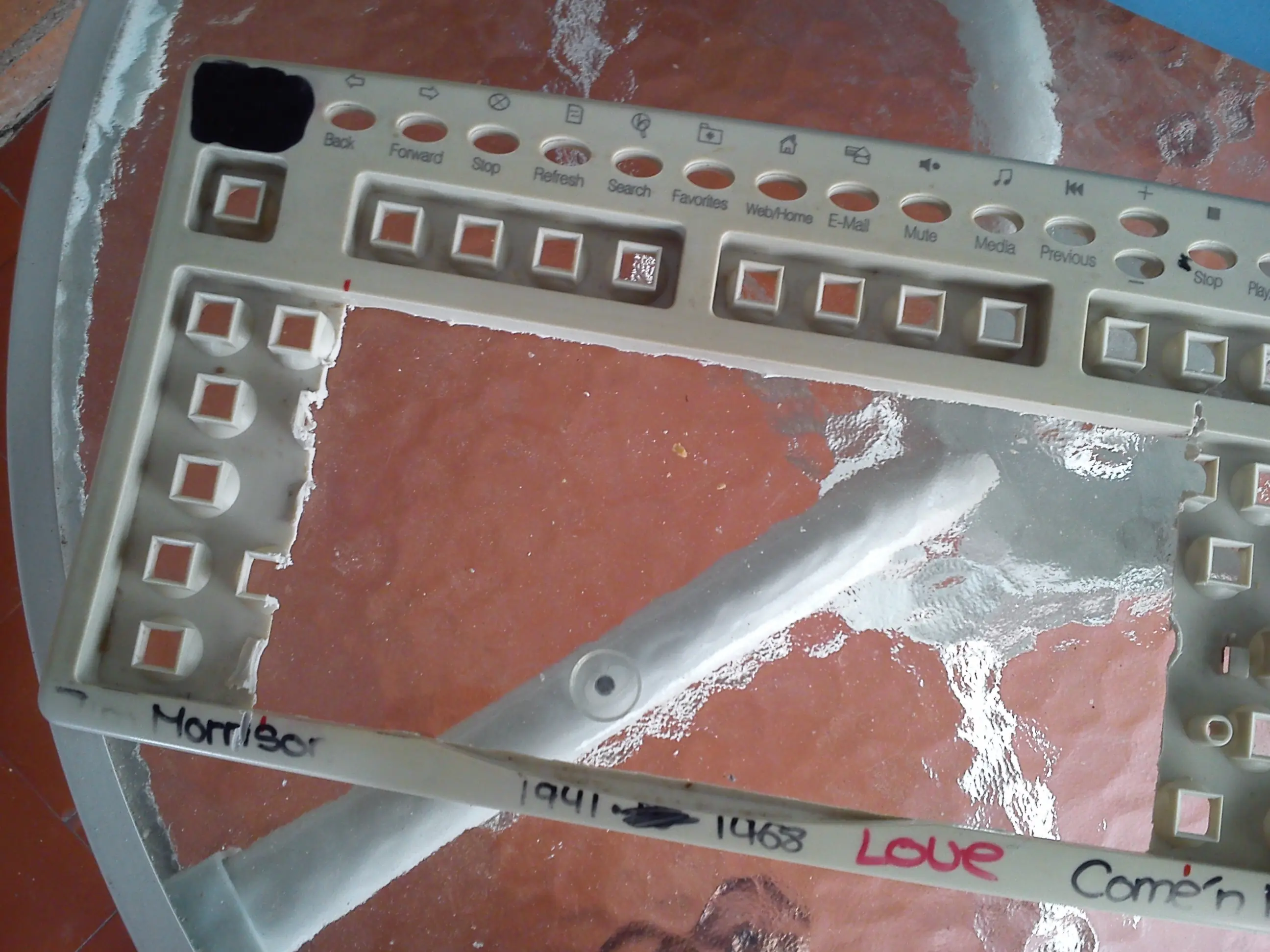

Hola de nuevo, como ya comenté, se trata de reutilizar todos aquellos "cacharros" informáticos que guardamos por ahí y decidimos darlos una nueva vida. Por ejemplo un teclado desechado, y utilizaremos las teclas y la placa, la cual reparé repasando las soldaduras y cambiando el condensador. De la placa sólo aproveché para sacar la tecla ESC, ya que se utiliza muy a menudo para salir de los juegos, una vez hemos terminado. Si tenéis más mandos de pc o ps2 desechados, que ya no funcionan, los desarmamos y utilizamos las plaquitas y las gomitas de los contactos. Se trata de hacer un sandwich: TECLADO - GOMA CONTACTO - PLACA CONTACTO - PLANCHA DE MADERA. Atornilladlo y marcad quién es quién. Así es como quedaría. Los cables están sueltos, pero recordad que a la hora de instalar la plaquita del mando pc, iremos conectando uno a uno a la regleta que pegamos en la misma, y si nos equivocamos en una conexión, tan facil como volver a atornillar, jajajajaja. Estos dos pulsadores son para SELECT y START, el de ESC lo añadí al final (en color rojo). Para los botones he utilizado tapones de refrescos, todo un despilfarro jajajajaja, y para darles la altura óptima unas arandelas de goma. Bueno, de momento creo que no hemos invertido mucho dinero, unos 3€ supongo jajajaja. Lo que sí tenéis que invertir es tiempo, pero ese es el truco pasar el rato, por lo menos en mi caso. Lo dicho, si veo que os interesa continuaré con la publicación de mi proyecto. salu2

Hola taringueros, hoy os presento un proyecto que hice hace algún tiempo, y que quiero compartir con vosotros: una guitarra ps2 100% casera. Sé que es un tema ya muy publicado, pero me he animado a mostrarlo ahora. Para daros ideas en otros proyectos que se os ocurran y sobre todo: 100% casero. Ya sabéis, mi idea es aprovechar todo lo que tengáis por ahí a mano, y que ya no le déis uso (chatarra informática). Bueno, aclarado el objetivo, ¡vamos allá!. Materiales: - Un mando de ps1 (que ya no utilicéis, y estéis dispuestos a jaquear) - Cables de colores (podéis conseguirlos en un cable usb, un mando pc viejo, una fuente pc...) - Un teclado pc viejo inservible (aquí no se compra nada). - 2 pulsadores para el select y el star. - Soldador de estaño (un cautín). - Un joystick de un mando de juguete teledirigido (aquí podéis usar la imaginación). - Madera: chapa, trozo de tablero aglomerado, listón (recortes que tengáis o consigáis). - Cola de carpintero. - Pintura. Herramientas: Carpintería Electrónica. Nuestro mando jaqueado, los planos, jajajajaja plantillas, y corte de las bases. Lo hago en la cocina porque fuera hace un frío de la leche. Tranquilos que el microondas no hace falta para nada, jajajaja vamos armando y lijando, sobre todo pulcritud. aquí tenemos que demostrar nuestras dotes carpinteriles. seguimos con el mástil, sabed que está hueco por dentro para el posterior cableado. bien, pintado y lijado todo, vamos con el cablerío. bien, esta es la pieza del mando del juguete teledirigido, que hará de pulsador central. el mástil, aquí he usado un trozo de teclado de pc. lo dejamos todo ajustado, y ya prácticamente hemos terminado. Y ya está lista para disfrutar, o colgarla en la habitación de adorno, jajajaja Espero que os haya gustado, y sobre todo, coged ideas para vuestros proyectos. salu2

Hola taringueros, en este post os voy a mostrar mi proyecto realizado, que tenía hace tiempo en mente: mi pc gamer. Con nuevos componentes (que no voy a especificar) y con una torre (gabinete) que tenía guardada de un antiguo pc (algo tenía que ahorrar ) La torre en cuestión es ésta, un poco cutre, pero de aluminio: superligera y fácil de transformar. El moding que tenía pensado era una mezcla de radio militar y rollo Fallout. Quité el frontal de plástico, y recorté una chapa de aluminio para cubrir el frontal, dejando el hueco para la disquetera y para los usb y audio frontal. Aparte, lo que prima es la ventilación. Compré una rejilla de ventilación, el filtro de un gregadero y una tapadera de cocina que tenía por ahí. No me importaba el aspecto, pero con este moding cuanto más cutre mejor. Tenía unos agarraderos por ahí, y los coloqué en el frontal, para darle el mod de radio militar. Para los leds, me hice una pieza de metacrilato, le di una forma retro. Aproveché la rejilla de un filtro de campana extractora, para hacer la tapa del ventilador frontal. Bien, hasta aquí todo un amasijo de elementos extraños, pero la pintura todo lo iguala, y vamos allá con un gris oscuro. Para no complicarme lo pinté por todas las caras. El pulsador en rojo, para que destaque. Ahora montamos las tripas. Todos los componentes nuevos, unos 600€. Y como lo que prima es la ventilación, le puse un ventilador más eficiente y silencioso. Aparte en la parte trasera quité las tapas de las bahías y puse una rejilla. Por último le di unos toque de color amarillo, y pinté el logo de Fallout, quedando el resultado final. Y éste es el resultado. Sé que le podía haber añadido más detalles, o envejecido la pintura, pero ya estaba deseando probarlo. Como decimos en España: es "un pepino" de cacharro. No corre, vuela, y fresquito, nunca se calienta. Espero haberos dado la idea para vuestros proyectos. Saludos.

Bueno, ahora toca el joystick en sí. Tenemos que utilizar 1 tornillo tuercas 1 muelle 1 tapón de refresco interruptores 1 placa metálica y madera como soporte y todo bien montado queda más o menos así y a partir de aquí hay que ir conectando la placa que lo controla todo con los ajustes debidos queda un joystick perfecto, y sólo añadir los botones STAR, SELEC Y ESC. En próximo post seguiré informando y os garantizo que funciona perfectamente. salu2 Postdata: Como varios me habéis preguntado cómo lo monté exactamente, y no quiero desarmarlo, os adjunto un esquema:
