Hidraulico1961

Gente, esto quizás les sirva a los que estén cursando Ingeniería, o a los que trabajen en mantenimiento, diseño o procesos. Es una tabla para obtener la fuerza (en kg) que ejerce un cilindro hidráulico en el extremo de su vástago, al ser alimentado por su parte posterior con un determinado valor de presión (que aparece en la columna de la izquierda). Está calculada a partir de la fórmula: Fuerza (kgr.) = Presión (Kgr./cm²) x Sup. (cm²) Para facilitar las cosas, en el encabezado de la siguiente tabla figura directamente el diámetro interno de la camisa del cilindro hidraulico, en pulgadas, en vez del área de dicho cilindro Presión --- 1.5" --- 2" --- 2.5" ----- 3" ---- 3.25" ---- 3.50" ---- 4" ---- 4.5" ----- 5" ------ 6" ------- 7" ------ 8" ------ 10" 10 -------- 114 --- 203 --- 316 ---- 456 ---- 534 ---- 620 ---- 810 ---- 1030 --- 1270 --- 1823 --- 2481 --- 3241 ---- 5064 20 -------- 228 --- 405 --- 633 ---- 912 --- 1068 --- 1241 --- 1621 --- 2052 --- 2532 --- 3646 --- 4963 --- 6482 --- 10128 30 -------- 342 --- 608 --- 949 --- 1368 --- 1603 --- 1862 --- 2431 --- 3078 --- 3798 --- 5469 --- 7440 --- 9723 -- 15192 40 -------- 456 --- 810 -- 1266 --- 1824 --- 2137 --- 2483 --- 3241 --- 4104 --- 5064 --- 7292 --- 9920 -- 12964 -- 20256 50 -------- 569 -- 1013 -- 1582 --- 2280 --- 2671 --- 3103 --- 4051 --- 5130 --- 6330 --- 9115 -- 12400 -- 16205 -- 25320 60 -------- 683 -- 1216 -- 1899 --- 2736 --- 3205 --- 3724 --- 4862 --- 6156 --- 7596 -- 10938 -- 14880 -- 19446 -- 30384 70 -------- 797 -- 1418 -- 2215 --- 3192 --- 3739 --- 4345 --- 5672 --- 7182 --- 8862 -- 12761 -- 17360 -- 22687 -- 35448 80 -------- 911 -- 1621 -- 2532 --- 3648 --- 4274 --- 4966 --- 6482 --- 8208 -- 10128 -- 14584 -- 19840 -- 25928 -- 40512 90 ------- 1025 -- 1823 -- 2848 --- 4104 --- 4808 --- 5586 --- 7293 --- 9234 -- 11394 -- 16407 -- 22320 -- 29169 -- 45576 100 ------ 1139 -- 2026 -- 3165 --- 4560 --- 5342 --- 6207 --- 8103 -- 10260 -- 12660 -- 18230 -- 24816 -- 32410 -- 50640 110 ------ 1253 -- 2229 -- 3482 --- 5016 --- 5876 --- 6828 --- 8913 -- 11286 -- 13926 -- 20053 -- 27280 -- 35651 -- 55704 120 ------ 1367 -- 2431 -- 3798 --- 5472 --- 6410 --- 7448 --- 9724 -- 12312 -- 15192 -- 21876 -- 29760 -- 38892 -- 60768 130 ------ 1480 -- 2634 -- 4114 --- 5928 --- 6945 --- 8069 -- 10534 -- 13338 -- 16458 -- 23699 -- 32240 -- 42133 -- 65832 140 ------ 1595 -- 2836 -- 4431 --- 6384 --- 7479 --- 8690 -- 11344 -- 14364 -- 17724 -- 25522 -- 34720 -- 45374 -- 70896 150 ------ 1708 -- 3039 -- 4747 --- 6840 --- 8013 --- 9310 -- 12154 -- 15390 -- 18990 -- 27345 -- 37200 -- 48615 -- 75960 160 ------ 1822 -- 3242 -- 5064 --- 7296 --- 8547 --- 9931 -- 12965 -- 16416 -- 20256 -- 29168 -- 39680 -- 51856 -- 81024 170 ------ 1936 -- 3444 -- 5380 --- 7752 --- 9081 -- 10552 -- 13775 -- 17442 -- 21522 -- 30991 -- 42160 -- 55097 -- 86088 180 ------ 2050 -- 3647 -- 5697 --- 8208 --- 9616 -- 11173 -- 14585 -- 18468 -- 22788 -- 32814 -- 44640 -- 58338 -- 91152 190 ------ 2164 -- 3849 -- 6013 --- 8664 -- 10150 -- 11793 -- 15396 -- 19494 -- 24054 -- 34637 -- 47120 -- 61579 -- 96216 200 ------ 2278 -- 4052 -- 6330 --- 9120 -- 10684 -- 12414 -- 16208 -- 20520 -- 25320 -- 36460 -- 49600 -- 64820 -- 101280 210 ------ 2392 -- 4555 -- 6646 --- 9576 -- 11218 -- 13035 -- 17016 -- 21546 -- 26586 -- 38283 -- 52080 -- 68061 -- 106344 220 ------ 2506 -- 4457 -- 6963 -- 10032 -- 11752 -- 13655 -- 17827 -- 22572 -- 27852 -- 40106 -- 54560 -- 71302 -- 111408 230 ------ 2620 -- 4660 -- 7279 -- 10488 -- 12287 -- 14276 -- 18637 -- 23598 -- 29118 -- 41929 -- 57040 -- 74543 -- 116472 240 ------ 2734 -- 4862 -- 7596 -- 10944 -- 12821 -- 14897 -- 19447 -- 24624 -- 30384 -- 43752 -- 59520 -- 77784 -- 121536 250 ------ 2847 -- 5065 -- 7912 -- 11400 -- 13355 -- 15517 -- 20257 -- 25650 -- 31650 -- 45575 -- 62000 -- 81025 -- 126600 Recuerden que si necesitan calcular la fuerza ejercida por el cilindro hidraulico tirando en vez de empujando, deberán restarle al área interna de la camisa el área que ocupe su vástago cromado. Fuente: http://faphidraulica.com.ar Para conocer las dimensiones más usuales de cilindros hidraulicos semiblindados para aplicaciones industriales: http://www.taringa.net/posts/apuntes-y-monografias/3890171/Cilindros-hidraulicos-semiblindados:-Dimensiones_.html

Gente, esto quizás les sirva a los que estén cursando Ingeniería, o a los que trabajen en mantenimiento, diseño o procesos. Es una tabla con las dimensiones principales de los cilindros hidraulicos semiblindados que se usan en aplicaciones industriales, para accionar distintos mecanismos donde se requiera un movimiento rectilíneo alternativo. En general, el tipo de construcción de los cilindros semiblindados (con soldadura posterior) hace que sean más baratos que los cilindros hidraulicos normalizados (con tensores) o los cilindros hidráulicos bridados (ISO 6022). Estas dimensiones son válidas tanto para cilindros hidraulicos de doble efecto (donde la presión actúa alternativamente sobre ambas caras del pistón), como para cilindros hidráulicos de simple efecto (donde la presión sólo actúa sobre la parte posterior, opuesta al extremo del vastago cromado). N: Vástago normal - I: Vástago intermedio - S: Vástago super Ø INT CILINDRO -- 1,5" ---- 2" ----- 2,5" ------ 3" ------- 3,25" ----- 3,5" ----- 4" ----- 4,5" ------- 5" ------- 6" ------- 8" ----- 10" ØV N --------------- 19 --- 22,22 --- 25.40 ---- 31.75 --- 31.75 ---- 38.10 --- 44.45 --- 44.45 --- 50.80 -- 63.50 --- 76.20 -- 88.90 ØV I ------------- 22.22 -- 25.40 --- 31.75 --- 38.10 --- 38.10 --- 44.45 --- 50.80 --- 50.80 --- 63.50 --- 76.20 --- 88.90 -- 101.60 ØV S ------------- 25.40 -- 31.75 --- 38.10 --- 44.45 --- 50.80 --- 50.80 --- 63.50 --- 63.50 --- 76.20 --- 88.90 -- 101.6 --- 115 RV (UNF) N ------- 9/16 ---- 5/8 ---- 3/4 ------- 1 -------- 1 ------- 1 1/8 --- 1 1/4 --- 1 1/4 --- 1 1/2 ------ 2 ------ 2 1/2 ---- 3 RV (UNF) I -------- 5/8 ----- 3/4 ----- 1 ------- 1 1/8 ---- 1 1/8 ---- 1 1/4 --- 1 1/2 --- 1 1/2 ----- 2 ----- 2 1/2 ------ 3 ---- 3 1/2 RV (UNF) S -------- 3/4 ------ 1 ---- 1 1/8 ----- 1 1/4 ---- 1 1/4 ---- 1 1/2 ----- 2 ------- 2 ----- 2 1/2 ---- 3 ------- 3 1/2 ---- 4 RKK (UNF) N ------- 1/2 ----- 5/8 ---- 3/4 ------ 7/8 ----- 7/8 ------ 1 1/8 ---- 1 1/4 --- 1 1/4 --- 1 1/2 --- 1 7/8 ------ 2 ----- 2 1/2 RKK (UNF) I ------- 5/8 ----- 3/4 ---- 7/8 ----- 1 1/8 --- 1 1/8 ---- 1 1/4 ---- 1 1/2 --- 1 1/2 --- 1 7/8 ----- 2 ------ 2 1/2 ----- 3 RKK (UNF) S ------- 3/4 ----- 7/8 --- 1 1/8 ---- 1 1/4 --- 1 1/2 ----- 1 1/2 ---- 1 7/8 --- 1 7/8 ----- 2 ----- 2 1/2 ------ 3 ----- 3 1/4 A N ----------------- 25 ------ 25 ----- 30 -------- 40 ------ 40 ------- 45 ------- 50 ------- 50 ------- 60 ------ 70 ------- 80 ----- 90 A I ------------------ 25 ------ 30 ----- 40 -------- 45 ------ 45 ------- 50 ------- 60 ------- 60 ------- 70 ------ 80 ------- 90 ---- 100 A S ----------------- 30 ------ 40 ----- 45 -------- 50 ------ 50 ------- 60 ------- 70 ------- 70 ------- 80 ------ 90 ------ 100 ---- 120 B N ----------------- 13 ------ 13 ----- 13 -------- 15 ------ 15 ------- 18 ------- 20 ------- 20 ------- 23 ------ 25 ------- 28 ----- 33 B I ----------------- 13 ------ 13 ----- 15 -------- 18 ------ 18 ------- 20 ------- 23 ------- 23 ------- 25 ------ 28 ------- 33 ----- 33 B S ----------------- 13 ------ 15 ----- 18 -------- 20 ------ 20 ------- 23 ------- 25 ------- 25 ------- 28 ------ 33 ------- 33 ----- 33 C N ----------------- 43 ------ 43 ----- 48 -------- 60 ------ 60 ------- 68 ------- 75 ------- 75 ------- 88 ----- 100 ------ 113 ---- 128 C I ----------------- 43 ------ 48 ----- 60 -------- 68 ------ 68 ------- 75 ------- 88 ------- 88 ------ 100 ----- 113 ------ 128 ---- 138 C S ----------------- 48 ------ 60 ----- 68 -------- 75 ------ 75 ------- 88 ------ 100 ------ 100 ------ 113 ----- 128 ------ 138 ---- 158 C1 ------------------ 20 ------ 20 ----- 25 -------- 25 ------ 25 ------- 30 ------- 30 ------- 30 ------- 35 ------ 40 ------- 40 ----- 40 D ------------------- 33 ------ 33 ----- 33 -------- 33 ------ 33 ------- 33 ------- 33 ------- 33 ------- 33 ------ 50 ------- 50 ----- 50 LC ----------------- 126 ----- 130 ---- 135 ----- 150 ------ 150 ------ 150 ------ 150 ------ 150 ------ 150 ---- 185 ----- 265 --- 300 Ø ET ---------------- 48 ------ 60 ----- 76 -------- 89 ------ 95 ------ 101 ------ 114 ----- 127 ------ 141 ---- 168 ----- 219 ---- 273 Ø R ----------------- 58 ------ 72 ----- 89 ----- 102 ------ 114 ------ 116 ------ 128 ------ 141 ------ 152 ---- 185 ----- 235 ---- 290 EE (NPT) ------------ 3/8 ----- 3/8 ---- 3/8 ---- 1/2 ------ 1/2 ------ 1/2 ------ 1/2 ------ 1/2 ------- 3/4 ---- 3/4 ----- 3/4 ------ 1 E1 ------------------ 55 ------ 55 ----- 55 -------- 55 ------ 55 ------- 55 ------- 55 ------- 55 ------- 55 ------ 70 ------- 80 ----- 80 E2 ------------------ 17 ------ 17 ----- 17 -------- 17 ------ 17 ------- 17 ------- 17 ------- 17 ------- 17 ------ 17 ------- 40 ----- 40 T ------------------- 25 ------ 30 ----- 35 -------- 40 ------ 40 ------- 40 ------- 45 ------- 45 ------- 55 ------ 65 ------- 70 ----- 80 K -------------------- 30 ----- 35 ----- 45 -------- 55 ------ 60 ------- 60 ------- 70 ------- 70 ------- 85 ----- 100 ------ 120 ---- 130 Ø EB ---------------- 25 ------ 30 ----- 38 -------- 44 ------ 50 ------- 50 ------- 60 ------- 60 ------- 75 ------ 85 ------- 90 ---- 100 Ø CD ------------- 12.70 --- 15.80 -- 19.10 --- 22.22 --- 25.40 --- 25.40 --- 31.80 --- 31.80 ---- 38.10 --- 44.45 -- 50.80 -- 63.50 Fuente: http://faphidraulica.com.ar Para saber qué fuerza ejercerían estos cilindros hidraulicos alimentados a distintas presiones, pueden consultar esta tabla: http://www.taringa.net/posts/apuntes-y-monografias/3860683/Cálculo-de-la-fuerza-ejercida-por-un-cilindro-hidráulico_.html Para conocer dimensiones y presiones de trabajo de los tubos bruñidos que se usan para construir cilindros hidraulicos: http://www.taringa.net/posts/apuntes-y-monografias/3859654/Tubos-bruñidos-para-fabricar-cilindros-hidráulicos_.html Para conocer dimensiones usuales de las barras cromadas que se usan para construir vástagos de cilindros hidráulicos: http://www.taringa.net/posts/apuntes-y-monografias/3860019/Barras-cromadas-para-vástagos-de-cilindros-hidráulicos_.html

Gente, esto quizás les sirva a los que estén cursando Ingeniería, o a los que trabajen en talleres metalúrgicos. Es una tabla con las dimensiones métricas más usuales de los tubos bruñidos de alta resistencia (acero E355) que se usan para construir cilindros hidráulicos, con sus áreas transversales, presiones de trabajo admisibles y pesos lineales. Ø INT mm --- TOL --- Ø EXT mm --- PARED mm --- SUP cm2 --- PRESION ADM --- KGR X MT --- 32 --------- H9 ---------- 42 ------------ 5 ------------ 8.04 -------- 535 Kg/cm2 ----- 4.56 --- 40 --------- H9 ---------- 50 ------------ 5 ----------- 12.56 -------- 500 Kg/cm2 ----- 5.5 --- 50 --------- H9 ---------- 60 ------------ 5 ----------- 19.63 -------- 415 Kg/cm2 ----- 6.8 --- 60 --------- H9 ---------- 70 ------------ 5 ----------- 28.26 -------- 367 Kg/cm2 ------ 8.01 --- 63 --------- H9 ---------- 78 ------------ 7.5 --------- 31.16 -------- 480 Kg/cm2 ------ 13.1 --- 65 --------- H9 ---------- 75 ------------ 5 ----------- 33.17 -------- 341 Kg/cm2 ------ 8.63 --- 70 --------- H9 ---------- 80 ------------ 5 ----------- 38.47 -------- 318 Kg/cm2 ------ 9.25 --- 75 --------- H9 ---------- 90 ------------ 7.5 --------- 44.16 -------- 432 Kg/cm2 ------ 15.26 --- 80 --------- H9 ---------- 95 ------------ 7.5 --------- 50.24 -------- 395 Kg/cm2 ------ 16.2 --- 85 --------- H9 --------- 100 ------------ 7.5 --------- 56.72 -------- 380 Kg/cm2 ------ 17.11 --- 90 --------- H9 --------- 105 ------------ 7.5 --------- 63.59 -------- 360 Kg/cm2 ------ 18.3 --- 100 -------- H9 --------- 115 ------------ 7.5 --------- 78.50 -------- 295 Kg/cm2 ------ 20 --- 100 -------- H8 --------- 120 ----------- 10 ----------- 78.50 -------- 435 Kg/cm2 ------ 28 --- 110 -------- H8 --------- 125 ------------ 7.5 --------- 94.99 -------- 300 Kg/cm2 ------ 21.75 --- 110 -------- H8 --------- 130 ----------- 10 ----------- 94.99 -------- 380 Kg/cm2 ------ 29.6 --- 120 -------- H8 --------- 140 ----------- 10 ---------- 113.04 -------- 370 Kg/cm2 ------ 33 --- 125 -------- H8 --------- 140 ------------ 7.5 -------- 122.66 -------- 280 Kg/cm2 ------ 25 --- 125 -------- H8 --------- 150 ----------- 12.5 -------- 122.66 -------- 435 Kg/cm2 ------ 41 --- 130 -------- H8 --------- 150 ----------- 10 ---------- 132.67 -------- 300 Kg/cm2 ------ 34.5 --- 130 -------- H8 --------- 155 ----------- 12.5 -------- 132.67 -------- 405 Kg/cm2 ------ 42 --- 140 -------- H8 --------- 160 ----------- 10 ---------- 153.86 -------- 325 Kg/cm2 ------ 38 --- 140 -------- H8 --------- 170 ----------- 15 ---------- 153.86 -------- 460 Kg/cm2 ------ 58 --- 150 -------- H8 --------- 170 ----------- 10 ---------- 176.63 -------- 305 Kg/cm2 ------ 40 --- 150 -------- H8 --------- 180 ----------- 15 ---------- 176.63 -------- 410 Kg/cm2 -------61 --- 160 -------- H8 --------- 180 ----------- 10 ---------- 200.96 -------- 250 Kg/cm2 ------ 42 --- 160 -------- H8 --------- 190 ----------- 15 ---------- 200.96 -------- 390 Kg/cm2 ------ 65 --- 180 -------- H8 --------- 210 ----------- 15 ---------- 254.34 -------- 370 Kg/cm2 ------ 73 --- 200 -------- H8 --------- 220 ----------- 10 ---------- 314,00 -------- 235 Kg/cm2 ------ 52 --- 200 -------- H8 --------- 225 ----------- 12.5 -------- 314,00 -------- 275 Kg/cm2 ------ 66 --- 250 -------- H8 --------- 300 ----------- 25 ---------- 490.63 -------- 375 Kg/cm2 ------ 170 http://faphidraulica.com.ar/ Para conocer dimensiones de los cilindros hidraulicos cuyas camisas se fabrican a partir de estos tubos bruñidos:

Gente, esto quizás les sirva a los que estén cursando Ingeniería, o a los que trabajen en mantenimiento, diseño o procesos. Es el resumen de los tipos de montaje posibles para los cilindros hidraulicos semiblindados, de doble efecto o simple efecto, que se usan en aplicaciones industriales para accionar distintos mecanismos donde se requiera un movimiento rectilíneo alternativo. http://faphidraulica.com.ar/ Para conocer las dimensiones más usuales de cilindros hidraulicos semiblindados para aplicaciones industriales: Para conocer dimensiones y presiones de trabajo de los tubos bruñidos que se usan para construir cilindros hidraulicos: Para conocer dimensiones usuales de las barras cromadas que se usan para construir vástagos de cilindros hidráulicos:

Gente, esto quizás les sirva a los que estén cursando Ingeniería, o a los que trabajen en mantenimiento, diseño o procesos. Es una tabla con las dimensiones principales de los cilindros hidraulicos bridados, según la norma ISO 6022, utilizados en aplicaciones industriales de alta exigencia. Debido a la robustez de su construcción, son cilindros hidráulicos con presiones de trabajo típicas de 250 bar, más costosos que los cilindros hidraulicos semiblindados, siendo su uso principal en aplicaciones de alta exigencia como las de la industria siderurgica. Estos cilindros hidraulicos sólo existen como de doble efecto (donde la presión actúa alternativamente sobre ambas caras del pistón). AL = Diámetro interior del cilindro Dimensiones (en mm.) ØAL --- ØMM --- KK --- A --- NV --- D --- DA --- D4 ----- EE ------- EE ----- PJ --- WA ---- X1 --- Y --- ZBmax. 50 ------ 32 -- M27x2 - 36 -- 27 -- 102 -- 60 --- 34 ---- G1/2 --- M22x1,5 - 120 -- 18 -- 48,5 --- 98 -- 244 50 ------ 36 -- M27x2 - 36 -- 30 -- 102 -- 60 --- 34 ---- G1/2 --- M22x1,5 - 120 -- 18 -- 48,5 --- 98 -- 244 63 ------ 40 -- M33x2 - 45 -- 32 -- 120 -- 78 --- 42 ---- G3/4 --- M27x2 --- 133 -- 21 -- 56,5 --- 112 - 274 63 ------ 45 -- M33x2 - 45 -- 36 -- 120 -- 78 --- 42 ---- G3/4 --- M27x2 --- 133 -- 21 -- 56,5 --- 112 - 274 80 ------ 50 -- M42x2 - 56 -- 41 -- 145 -- 95 --- 42 ---- G3/4 --- M27x2 --- 155 -- 24 -- 69,5 --- 120 - 305 80 ------ 56 -- M42x2 - 56 -- 46 -- 145 -- 95 --- 42 ---- G3/4 --- M27x2 --- 155 -- 24 -- 69,5 --- 120 - 305 100 ----- 63 -- M48x2 - 63 -- 50 -- 170 - 120 --- 47 ----- G1 --- M33x2 --- 171 -- 27 --- 82 ---- 134 - 340 100 ----- 70 -- M48x2 - 63 -- 60 -- 170 - 120 --- 47 ----- G1 --- M33x2 --- 171 -- 27 --- 82 ---- 134 - 340 125 ----- 80 -- M64x3 - 85 -- 65 -- 206 - 150 --- 47 ----- G1 --- M33x2 --- 205 -- 31 -- 100,5 --- 153 - 396 125 ----- 90 -- M64x3 - 85 -- 75 -- 206 - 150 --- 47 ----- G1 --- M33x2 --- 205 -- 31 -- 100,5 --- 153 - 396 140 ----- 90 -- M72x3 - 90 -- 75 -- 226 - 170 --- 58 --- G1 1/4 - M42x2 --- 219 -- 31 --- 109,5 -- 166 - 431 140 ---- 100 -- M72x3 - 90 -- 85 -- 226 - 170 --- 58 --- G1 1/4 - M42x2 --- 219 -- 31 --- 109,5 -- 166 - 431 160 ---- 100 -- M80x3 - 95 -- 85 -- 265 - 190 --- 58 --- G1 1/4 - M42x2 --- 235 -- 35 --- 129,5 -- 185 - 467 160 ---- 110 -- M80x3 - 95 -- 95 -- 265 - 190 --- 58 --- G1 1/4 - M42x2 --- 235 -- 35 --- 129,5 -- 185 - 467 180 ---- 110 -- M90x3 - 105 - 95 -- 292 - 210 --- 58 --- G1 1/4 - M42x2 --- 264 -- 40 --- 143,5 -- 194 - 510 180 ---- 125 -- M90x3 - 105 - 110 -- 292 - 210 --- 58 --- G1 1/4 - M42x2 -- 264 -- 40 --- 143,5 -- 194 - 510 200 ---- 125 - M100x3 - 112 - 110 -- 306 - 235 --- 58 --- G1 1/4 - M42x2 -- 278 -- 40 --- 150,5 -- 220 - 550 200 ---- 140 - M100x3 - 112 - 120 -- 306 - 235 --- 58 --- G1 1/4 - M42x2 -- 278 -- 40 --- 150,5 -- 220 - 550 Fuente: http://faphidraulica.com.ar Para saber qué fuerza ejercerían estos cilindros hidraulicos alimentados a distintas presiones, pueden consultar esta tabla: http://www.taringa.net/posts/apuntes-y-monografias/3860683/Cálculo-de-la-fuerza-ejercida-por-un-cilindro-hidráulico_.html Para conocer dimensiones y presiones de trabajo de los tubos bruñidos que se usan para construir cilindros hidraulicos: http://www.taringa.net/posts/apuntes-y-monografias/3859654/Tubos-bruñidos-para-fabricar-cilindros-hidráulicos_.html Para conocer dimensiones usuales de las barras cromadas que se usan para construir vástagos de cilindros hidráulicos: http://www.taringa.net/posts/apuntes-y-monografias/3860019/Barras-cromadas-para-vástagos-de-cilindros-hidráulicos_.html Para conocer las dimensiones más usuales de cilindros hidraulicos semiblindados para aplicaciones industriales: http://www.taringa.net/posts/apuntes-y-monografias/3890171/Cilindros-hidraulicos-semiblindados:-Dimensiones_.html

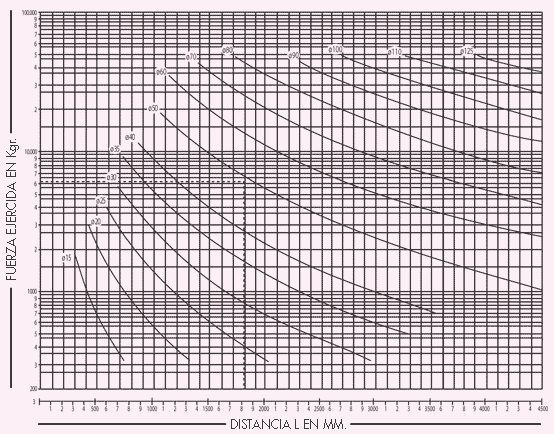

Gente, esto quizás le sirva a los que estén cursando Ingeniería, o a los que trabajen en talleres metalúrgicos, o en mantenimiento o en diseño. Es un gráfico que permite determinar el diámetro de vástago aconsejable para un cilindro hidraulico, de acuerdo con el esfuerzo de pandeo que experimente en función de su longitud total (medida entre vínculos, con el cilindro totalmente extendido) y de la fuerza que esté realizando el cilindro hidráulico en el extremo de dicho vastago. Está calculada con un coeficiente de seguridad de 3, considerando la resistencia típica de las barras cromadas de acero SAE 1045 que se utilizan para construir tales vastagos cromados. El valor de "distancia L" por el cual hay que entrar en este grafico por el eje de abcisas, es la distancia libre de pandeo "Sk" que depende del tipo de vínculo que tengan la camisa del cilindro hidraulico y el extremo de su vastago con el equipo donde esté instalado, y de la "dimensión L real" del cilindro hidráulico totalmente extendido, medida entre vínculos extremos, de acuerdo con uno de los cuatro casos posibles de vínculo entre cilindro hidraulico y equipo, según los siguientes croquis: Un extremo libre, un extremo fijo Sk = 2 x L Dos extremos articulados Sk = L Un extremo articulado, un extremo fijo Sk = L V¯¯1/2 Dos extremos fijos Sk = 1/2 x L La fuerza ejercida por el cilindro hidráulico, se introduce al grafico por el eje de ordenadas. Donde se intersectan los valores, se obtiene el diámetro de vastago interpolando "a ojo" entre las dos curvas más cercanas a dicho punto. Mayor precisión no es necesaria, ya que en la práctica deberá seleccionarse el diámetro de barra cromada superior más próximo que esté disponible en el mercado al momento de encarar la fabricación del vástago del cilindro hidraulico en cuestión. http://faphidraulica.com.ar/ Para conocer dimensiones usuales de las barras cromadas que se usan para construir vástagos de cilindros hidráulicos: Para saber qué fuerza ejercen los cilindros hidraulicos alimentados a distintas presiones, pueden consultar esta tabla: Para conocer las dimensiones más usuales de cilindros hidraulicos semiblindados para aplicaciones industriales: Para conocer los tipos de montaje posibles para cilindros hidraulicos: Para conocer dimensiones y presiones de trabajo de los tubos bruñidos que se usan para construir cilindros hidraulicos:
