AdamD

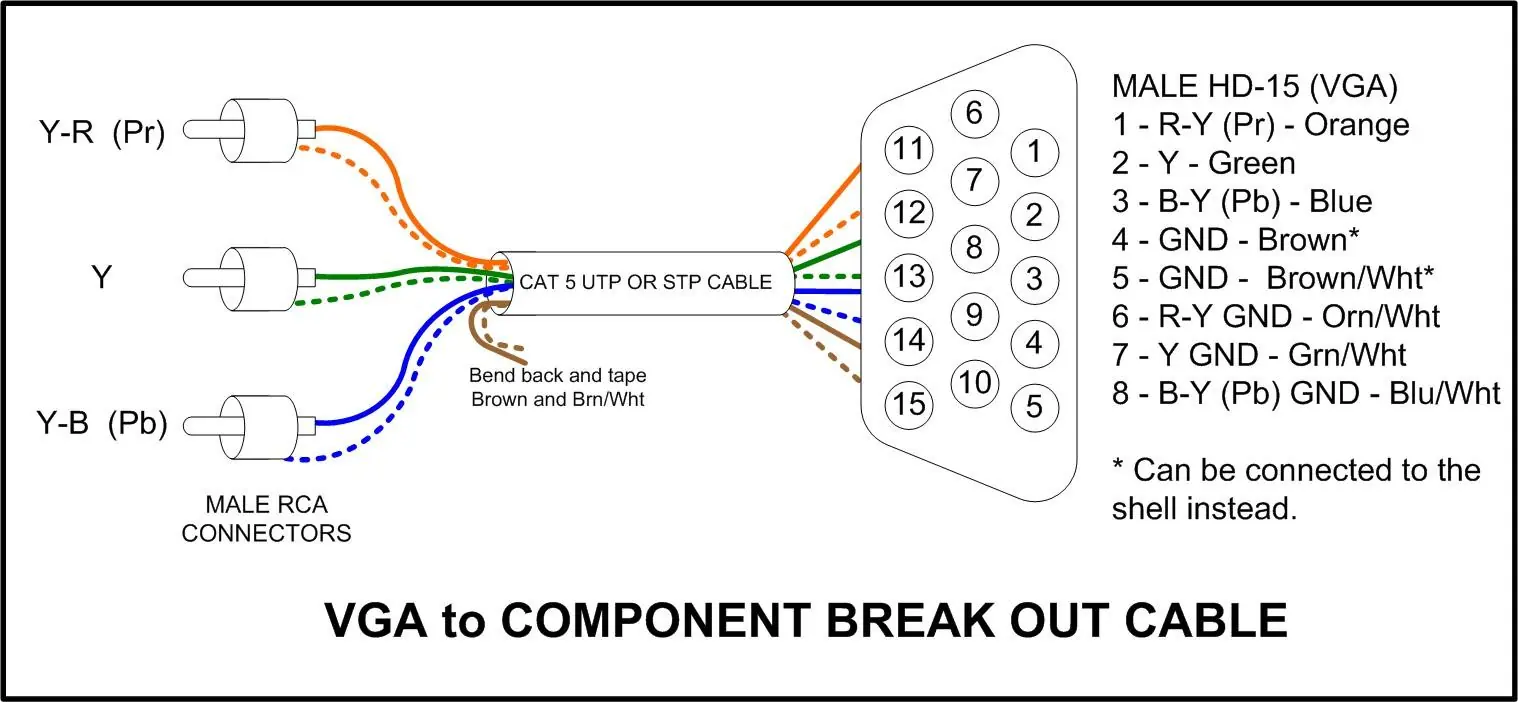

Fabricación cable VGA (D-Sub) a RCA (3 salidas) ________________________________________ He leido en algunas ocasiones a foreros que no les es fácil encontrar un cable como éste, pues bién a continuación les pongo a disposición un esquema que con un poco de maña con el soldador, es muy fácil de hacer. Pin # - Codigo de color - CAT 5 Conductor 1 - Red - Orange 2 - Green - Green 3 - Blue - Blue 4 - No Connection 5 - Ground - No Connection 6 - Ground - Orange/White 7 - Ground - Green/White 8 - Ground - Blue/White 9 - No Connection 10 - Ground - No Connection - 11 - No Connect 12 - DDC DAT - No Connection 13 - Horizontal Synchronization - Brown 14 - Vertical Synchronization - Brown White 15 - DDC Clock - No Connection Las patillas que se van a utilizar del conector VGA son: La 1 para el cable rojo. La 2 para el cable verde. La 3 para el cable azul. Para las masas (en el dibujo GND), se usarán: La 6 para la masa del cable rojo. La 7 para la masa del cable verde. La 8 para la masa del cable azul. Los materiales: El cable debe de ser tipo RG 59 de 75 ohms y los conectores los que se quieran poner, aconsejo que al menos sean chapados, no de plástico. Se utilizaran *tres, de tipo RCA macho o hembra, según se requiera y uno tipo VGA de 15 pines macho. Espero que les sirva de ayuda, Saludos. Agradecimientos especiales al gallego-gaucho

Fabricación cable VGA (D-Sub) a RCA (3 salidas) ________________________________________ He leido en algunas ocasiones a foreros que no les es fácil encontrar un cable como éste, pues bién a continuación les pongo a disposición un esquema que con un poco de maña con el soldador, es muy fácil de hacer. Pin # - Signal Name - CAT 5 Conductor 1 - Red - Orange 2 - Green - Green 3 - Blue - Blue 4 - No Connection 5 - Ground - No Connection 6 - Ground - Orange/White 7 - Ground - Green/White 8 - Ground - Blue/White 9 - No Connection 10 - Ground - No Connection - 11 - No Connect 12 - DDC DAT - No Connection 13 - Horizontal Synchronization - Brown 14 - Vertical Synchronization - Brown White 15 - DDC Clock - No Connection Las patillas que se van a utilizar del conector VGA son: La 1 para el cable rojo. La 2 para el cable verde. La 3 para el cable azul. Para las masas (en el dibujo GND), se usarán: La 6 para la masa del cable rojo. La 7 para la masa del cable verde. La 8 para la masa del cable azul. Los materiales: El cable debe de ser tipo RG 59 de 75 ohms y los conectores los que se quieran poner, aconsejo que al menos sean chapados, no de plástico. Se utilizaran *tres, de tipo RCA macho o hembra, según se requiera y uno tipo VGA de 15 pines macho. Espero que sirva de ayuda, Saludos. Muchas gracias Sanco (http://sanco1.elbruto.es) el gaucho-gallego
